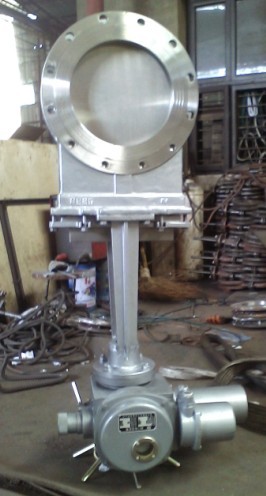

耐磨電動渣漿閘閥(穿透式刀閘閥）是一種閘板與閥座始終緊密接觸密封的閥門，其原理是閘板上開有一個通徑大小的圓口，通過閘板啟閉使得閘板上圓口跟通徑做完全脫離和相吻合的動作。此閥門的優點在于閥體通徑無凹槽，介質不會卡阻堵塞，并且具有全通徑流通特性，適合粉體顆粒介質的管道中使用。其密封結構可以分軟密封、硬密封結構。穿透式刀閘閥是具有精密構造，工藝性好，結構緊湊等特點，密封閥座為活動結構設計，有防磨損和自動補償功能，因而壽命更長。在關閉和開啟過程中閥座跟閘板一直緊貼運動，使得閥門啟閉力穩定，并且具有切斷介質等特點。該閥門配電動執行器可實現遠程微電腦控制。在電源供應中斷時，也可以通過手動來操作閥門啟閉，從而緊急控制了介質的流向，也避免了事故的發生。也可以使用現場電控箱、遠程PLC電動智能控制等附件來操作和調試的控制。用戶可根據實際需要進行選擇。


耐磨電動渣漿閘閥(穿透式刀閘閥）產品型號：SCZ973H-10C、SCZ973X-10C、SCZ973W-10P

公稱通徑范圍：DN50-DN500

公稱壓力范圍：1.0MPa-1.6MPa

材質：鑄鋼、不銹鋼

閘板材質：2Cr13、201、304、316、316L

輸入信號：調節式:  4~20mADC

連接形式：對夾式

閥座密封圈：丁腈橡膠、三元乙丙橡膠、氟橡膠

堆焊2Cr13、不銹鋼、硬質合金

填料密封：石墨盤根，四氟盤根

適用介質：污水、粉體顆粒、紙漿、礦漿、煤渣



耐磨電動渣漿閘閥(穿透式刀閘閥）主要外形及連接尺寸(mm)

     穿透式刀閘閥驅動裝置可采用電動、氣動、手動、傘齒輪轉動等裝置。汽動裝置可安裝空氣過濾器、電磁閥、感應器，如安裝以上驅動裝置，氣動裝置應在合同中注明。

耐磨電動渣漿閘閥(穿透式刀閘閥）主要零件材料及連接尺寸

注：耐磨電動渣漿閘閥(穿透式刀閘閥）橡膠牌號取決于介質性質和使用溫度。
閘板材質牌號取決于介質性質。

耐磨電動渣漿閘閥(穿透式刀閘閥）殼體試驗和密封試驗:

1、插板閥的殼體試驗和密封試驗介質為水（含防腐劑）、煤油或粘度不大于水的其他適宜液體。

2、密封副是非金屬密封的插板閥，密封殼體試驗和要求按GB/T13927-92 D級規定。

3、密封副是金屬密封的插板閥，對有密封性能要求的，密封試驗的泄漏量按1×DNmm³/s計算，沒有密封性能要求的不做此項試驗。

4、用電動、液動、氣動裝置驅動的插板閥，關閉位置調定后，關閉3次按1和3要求進行殼體和密封試驗。

5、插板閥清潔度要求按JB/T7748的規定。

6、靜壓壽命試驗。

7、插板閥靜壓壽命試驗次數按規定，其他技術要按JB/Z 234的規定。

注：1、金屬密封指密封副材料是金屬-金屬
