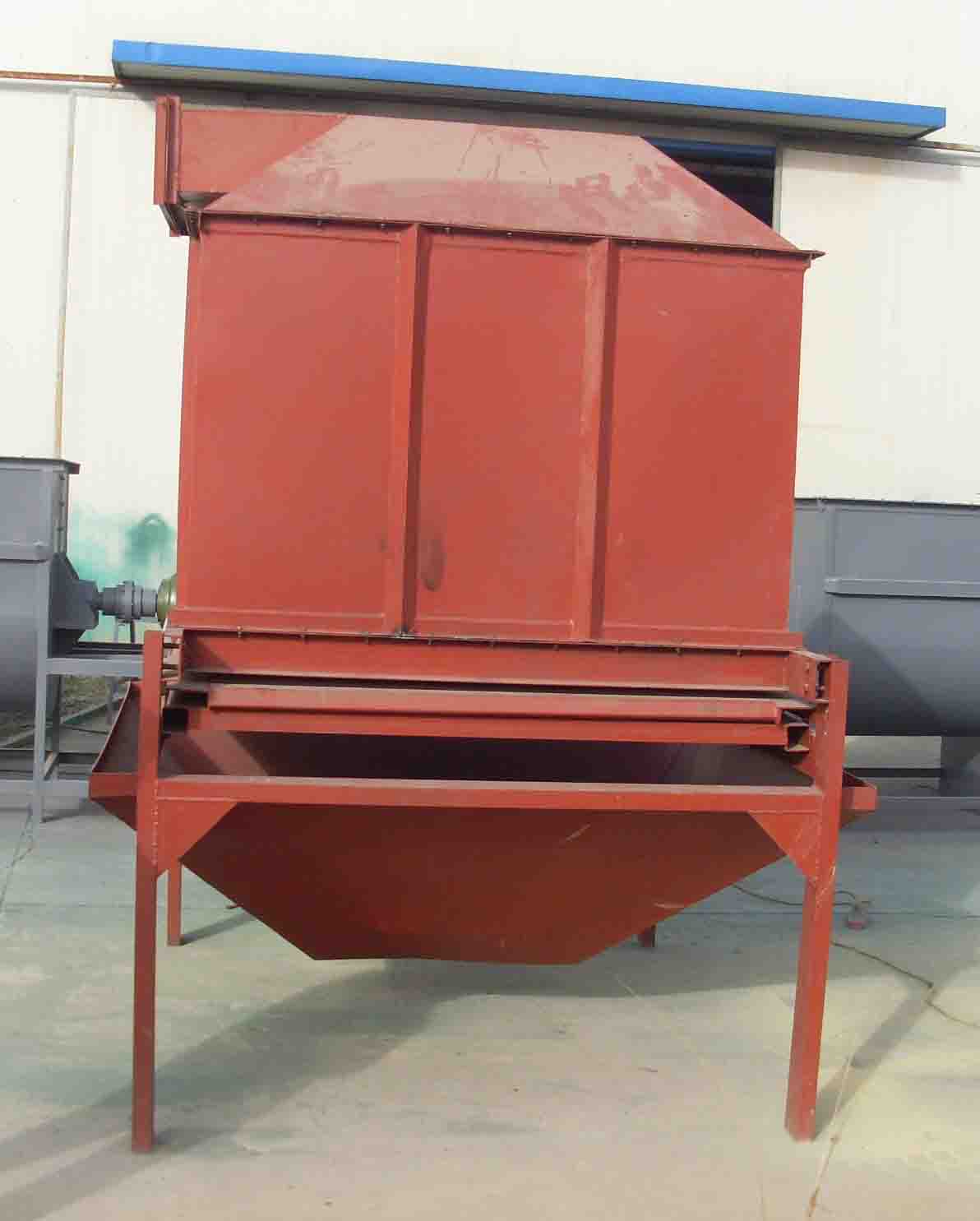

SH冷卻器

1、用途、適用范圍和性能特點

    1.1 用途適用范圍

顆粒料的冷卻是制粒工段中不可缺少的工序。逆流式冷卻器能將從制粒機出來溫度達70℃～90℃的顆粒料冷卻到略高于室溫3℃～5℃，并能降到安全水份（≤12.5%），這樣便于顆粒料的運輸、儲藏和保管。

八角型逆流式冷卻器型號不同，其產量亦不同，它可適應各種規模飼料廠使用。

1.2 性能特點

雙鶴牌逆流式冷卻器是目前國際上流行的一種新型冷卻器，它是利用逆流冷卻原理對高溫、高濕度的顆粒料進行冷卻，即環境冷風垂直穿過料層，先與冷料相接觸，逐步變熱的熱風與熱料相接觸，風流方向與料流方向相反，從而使顆粒料順向逐步冷卻，可避免其它冷卻器因冷風與高溫顆粒料直接接觸，從而使顆粒驟冷而引起的顆粒表面開裂，由于冷空氣從其底部全方位進入冷卻器，進風面積大，冷風利用率高，因此，冷卻效果顯著，并該機能耗低、操作簡便，所以逆流式冷卻器是優于以往立式、臥式冷卻器的更新換代產品。

表1各型號的技術參數

型號
 SH1.5
 SH2.5
 SH4
 SH6
 SH8
 SH10
 SH12

冷卻容積  m3
 1.5
 2.5
 4
 6
 8
 10
 12

生產能力  t/h
 3
 5
 10
 15
 20
 25
 30

冷卻時間  min
 不少于6～10

冷卻后料溫
 不高于室溫+3～5℃

吸風量  m3/min
 34

配用動力  kW
 0.75
 0.75
 1.5
 1.5
 1.5
 1.5
 1.5

關風機動力  kW
 0.37
 0.55
 0.55
 0.55
 0.55
 0.55
 0.75


雙鶴逆流式冷卻器主要由旋轉閉風喂料器、出風頂蓋、菱錐形散料器、冷卻箱體、上下料位器、減速剎車電機、偏心傳動滑閥式排料機構、固定框調整裝置、集料斗、機架及吸風系統等組成。其工作過程是從制粒機中出來的高溫高濕度顆粒料，通過旋轉閉風喂料器，經菱錐形散料器均勻地堆放在冷卻箱體中，冷風從冷卻箱體下面滑閥式排料機構底部與集料斗上部空隙中全方位進入冷卻器，并垂直穿過料層與濕熱顆粒進行熱交換，后經吸風系統吸出，從而使顆粒料得以冷卻。冷卻時間由上下料位器的位置來控制，當顆粒料層達到上料位高度時，電機接通開始排料，當顆粒料層低于下料位高度時電機停轉，停止排料。電機停轉后，滑閥式排料機構中活動框與固定框之間的相對位置由行程開關通過剎車電機來控制，這樣能保證停止排料后不漏料�；�閥式排料機構安裝在箱體底部，由減速剎車電機通過偏心機構使活動框作往復運動，改變活動框與固定框之間的相對位置，使顆粒料排出箱體，最后由集料斗集中排出機外
