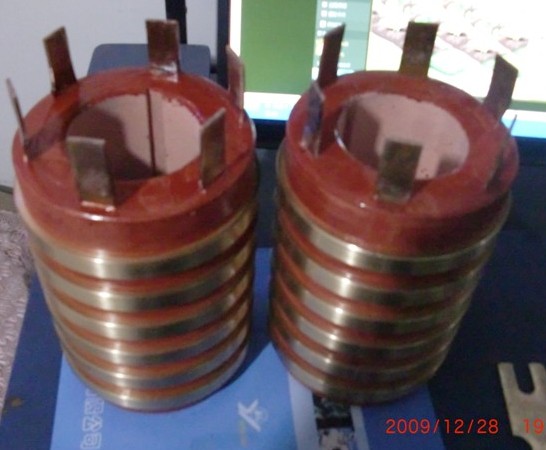

集電環使用須知
 集電環的絕緣套管完整無裂紋和無松動現象.引線連接應牢固,絕緣電阻值在工作溫度75℃時不應低于0.5MΩ.在電刷裝置方面,要求刷盒下部邊緣與集電環表面相距2~4mm,相距過大會引起電刷在刷盒內跳動,如果是硬質電刷,很可能碎裂.電刷在刷盒 內應滑動靈活,刷盒內孔表面光滑,刷盒內孔徑向尺寸公差為H10,軸向尺寸公差為H8.電刷寬度及厚度尺寸公差d11.電刷與刷盒壁間隙應在0.1~0.2mm,間隙過大,電刷在刷盒 內產生切向擺動,影響集電環的正常工作;間隙過小,使電刷卡在刷盒內,造成類似電焊的弧光燒傷銅環表面.電刷與環接觸應緊密.對于集電環面輕微燒痕、麻點、刷痕等缺陷,可用油石、細銼打磨,最后用零零號砂布打光.

導電滑環又成為旋轉關節，是旋轉中傳輸電流和信號的主要元件。

大尺寸導電滑環，是基于常規導電滑環基礎上，為了滿足大型機電系統需求，而改進的一系列導電滑環。不但具有優良穩定的傳輸性能，而且具備優良的旋轉性能。

特點

1．支持任意通路數；                   2．額定電壓和額定電流可選定；

3．轉速可高達800Rpm；                 4．支持信號和電流混合傳輸；

5．尺寸大小可根據系統需求定制；       6．精密滾珠軸承

7．多種連接方式及安裝方式可選

規格屬性

轉速    可達2000Rpm

通路數    N

電壓    380VAC

電流    2-200A

接觸材料    貴金屬

耐壓    600VDC

絕緣強度    1000MΩ

電氣噪音    小于40mΩ

導線    500mmTEFLON導線
