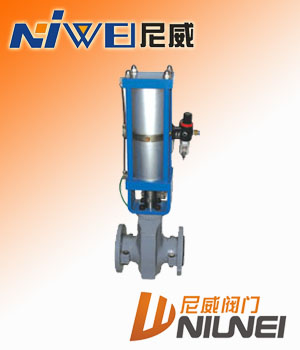

GJ641X氣動管夾閥
GJ641X氣動管夾閥概述
GJ641X型氣動管夾閥結構和工作原理：
1結構：本閥門由左右閥體，橡膠管套、大小閥桿、上下閘板、導柱等零件組成。
2工作原理：當順轉手輪時，使大小閥桿同時帶動上下閘板，壓縮管套，進行關閉，反轉即行開啟，這樣，閘板在導柱之間上下往復完成閥門開閉工作。另外，因橡膠管套承力，因此在開關時，操作人員旋轉手輪時只要感到適量抵觸，均己達到開閉極點，切勿盡力或多人輔助，禁用其他工具開閉。
G641X型氣動管夾閥安裝及維修： 伸向電觸槽然后用銅絲或不銹鋼箍扎緊二端。
|
適用溫度 |
使用介質 |
|
≤85℃ |
礦漿、磨料、干濕型粉塵類 |
|
名稱 |
材料 |
|
閥體 |
鋁合金 |
|
套管 |
橡膠 |
|
閥桿 |
鑄銅、碳鋼 |
|
壓桿 |
球墨鑄鐵 |
|
電動頭 |
組合件 |
|
托架 |
球墨鑄鐵 |
|
公稱通徑
（DN） |
公稱壓力
（MPa） |
工作壓力
（MPa） |
L |
L1 |
D |
D1 |
Z-Φ |
H |
A |
重量
（kg） |
|
25 |
0.6 |
0.6 |
160 |
124 |
115 |
85 |
4-14 |
|
|
|
|
32 |
165 |
145 |
＊140 |
100 |
4-18 |
|
|
| ||
|
40 |
190 |
157 |
＊150 |
110 |
4-18 |
|
|
| ||
|
50 |
210 |
160 |
160 |
125 |
4-18 |
|
|
| ||
|
65 |
250 |
199 |
180 |
145 |
4-18 |
|
|
| ||
|
80 |
300 |
222 |
195 |
160 |
4-18 |
|
|
| ||
|
100 |
350 |
250 |
215 |
180 |
8-18 |
|
|
| ||
|
125 |
430 |
318 |
245 |
210 |
8-18 |
|
|
| ||
|
150 |
500 |
350 |
280 |
240 |
8-23 |
1000 |
265 |
| ||
|
200 |
0.4 |
0.4 |
650 |
446 |
335 |
295 |
8-23 |
1174 |
330 |
|
|
250 |
800 |
516 |
＊395 |
350 |
12-23 |
|
|
| ||
|
300 |
950 |
562 |
＊445 |
400 |
12-23 |
|
|
| ||
|
采用標準 設計與制造：Q/JBGN02 結構長度：Q/JBGN02 法蘭連接尺寸：JB78（PN1.0MPa） | ||||||||||
注：帶＊者法蘭標準為GB4216（PN1.0MPa）
