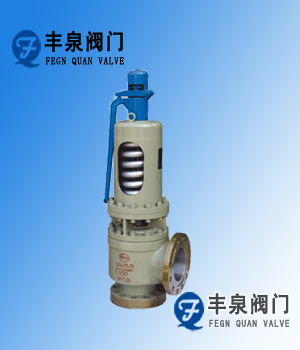

A48SH高溫高壓安全閥（豐泉牌） 產品類別： 安全閥系列 A48SH高溫高壓安全閥產品詳細資料：     高溫高壓安全閥適用于工作溫度“C型”≤425℃；“I型”≤500℃；“V型”≤550℃的蒸汽等介質設備或管路上，作為超壓保護裝置。 連接法蘭標準按JB/T......94系列1、系列2。 主要零部件材料： NO. 零件名稱 C型材料 I型材料 V型材料 1 閥體 WCB ZG1Cr5Mo ZG15Cr1Mo1V 2 閥座 2Cr13 1Cr18Ni9Ti 12Cr1MoVA 3 調節圈 2Cr13 1Cr18Ni9Ti 1Cr18Ni9Ti 4 閥瓣 2Cr13 17-4PH 17-7PH 5 導向套 2Cr13 1Cr18Ni9Ti 1Cr18Ni9Ti 6 散熱器 ZG230-450 ZG230-450 ZG230-450 7 閥蓋 ZG230-450 ZG230-450 ZG230-450 8 彈簧 50CrVA 50CrVA 50CrVA

外形尺寸和連接尺寸： 型號 公稱 通徑 do D K g g1 b f f1 Z-ød DN" D1 K1 g3 g2 b1 f" f1" z1-ød1 L L1 ≈H A48Y-16CA48Y-16I A48Y-16V 40 25 150 110   85 18 3   4-18 50 165 125   100 20 3   4-18 120 115 540 50 32 165 125   100 20 3   4-18 65 185 145   120 20 3   4-18 135 120 618 65 40 185 145   120 20 3   4-18 80 200 160   135 20 3   8-18 160 140 710 80 50 200 160   135 20 3   8-18 100 220 180   155 22 3   8-18 160 150 730 100 65 220 180   155 20 3   8-18 150 285 240   210 24 3   8-23 225 175 892 150 100 285 240   210 24 3   8-23 200 340 295   265 26 3   12-23 240 235 1135 200 125 340 295   265 26 3   12-23 250 405 355   320 30 3   12-26 290 210 1135 A48Y-40 A48Y-40I A48Y-40V 25 16 115 85 58 65 16 2 4 4-14 32 140 100   78 18 2   4-18 110 95 429 32 20 140 100 66 78 18 2 4 4-18 40 150 110   85 18 3   4-18 115 100 421 40 25 150 110 76 85 18 3 4 4-18 50 165 125   100 20 3   4-18 120 115 540 50 32 165 125 88 100 20 3 4 4-18 65 185 145   120 20 3   4-18 135 120 618 65 40 185 145 110 120 22 3 4 8-18 80 200 160   135 20 3   8-18 160 140 710 80 50 200 160 121 135 22 3 4 8-18 100 220 180   155 22 3   8-18 160 150 730 100 65 235 190 150 160 24 3 4.5 8-23 150 285 240   210 24 3   8-23 225 175 892 150 100 300 250 204 218 30 3 4.5 8-26 200 340 295   265 26 3   12-23 240 235 1135 200 125 375 320 260 282 38 3 4.5 12-30 250 405 355   320 30 3   12-26 290 310 1135 A48Y-64 A48SB-64 A48Y-64I A48SB-64I A48Y-64V A48SB-64V 25 16 140 100 58 78 22 2 4 4-18 32 140 100 66 78 18 2 4 4-18 110 100 429 32 20 155 110 66 82 24 2 4 4-23 40 150 110 76 85 18 3 4 4-18 130 110 421 40 25 170 125 76 95 24 3 4 4-23 50 165 125 88 100 20 3 4 4-18 135 120 540 50 32 180 135 88 105 26 3 4 4-23 65 185 145 110 120 22 3 4 8-18 160 130 618 50 32 180 135 88 105 26 3 4 4-23 80 200 160 121 135 22 3 4 8-18 160 145 710 65 40 205 160 110 130 28 3 4 8-23 80 200 160 121 135 22 3 4 8-18 175 160 710 80 50 215 170 121 140 30 3 4 8-23 100 235 190 150 160 24 3 4.5 8-23 175 160 730 100 65 250 200 150

安全閥的選用
由操作壓力決定安全閥的公稱壓力，由操作溫度決定安全閥的使用溫度范圍，
由計算出的安全閥的定壓值決定彈簧或杠桿的定壓范圍，再根據使用介質決定安全閥的材質和結構型式，
再根據安全閥泄放量計算出安全閥的喉徑。以下為安全閥選用的一般規則。
（l）熱水鍋爐一般用不封閉帶扳手微啟式安全閥。
（2）蒸汽鍋爐或蒸汽管道一般用不封閉帶扳手全啟式安全閥。
（3）水等液體不可壓縮介質一般用封閉微啟式安全閥，或用安全泄放閥。
（4）高壓給水一般用封閉全啟式安全閥，如高壓給水加熱器、換熱器等。
（5）氣體等可壓縮性介質一般用封閉全啟式安全閥，如儲氣罐、氣體管道等。
（6）E級蒸汽鍋爐一般用靜重式安全閥。
（7）大口徑，大排量及高壓系統一般用脈沖式安全閥，如減溫減壓裝置、電站鍋爐等。
（8）運送液化氣的火車槽車、汽車槽車、貯罐等一般用內裝式安全閥。
（9）油罐頂部一般用液壓安全閥，需與呼吸閥配合使用。
（10）井下排水或天然氣管道一般用先導式安全閥。
（11）液化石油氣站罐泵出口的液相回流管道上一般用安全回流閥。
（12）負壓或操作過程中可能會產生負壓的系統一般用真空負壓安全閥。
（13）背壓波動較大和有毒易燃的容器或管路系統一般用波紋管安全閥。
（14）介質凝固點較低的系統一般選用保溫夾套式安全閥。
安全閥上古承壓設備，容器和管線上的最佳超壓保護裝置，當介質壓力升高超過允許值時，安全閥自動開啟，繼而全量排放，防止繼續升高，當壓力降低至規定值時，安全閥及時自動關閉，保證設備和管道的安全運行。
