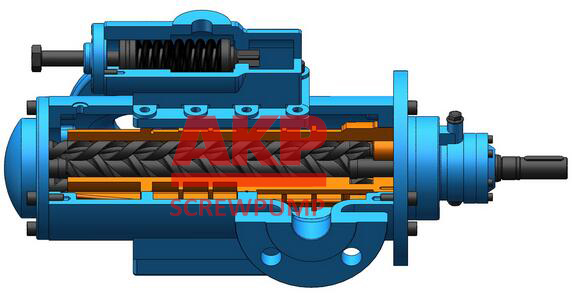

三螺桿泵 SMF40R38E6.7W23 窯頭點火油泵


●SM三螺桿泵特點
  1.轉子液壓平衡，振動小，噪音低。
  2.輸出穩定，無脈動。
  3.高效率。
  4.具有很強的自吸能力。
  5.零部件采用通用性強的系列化設計，具有多種安裝方式。
  6.結構緊湊，體積小，重量輕，可在較高轉速、較高壓力下工作。
●SM三螺桿泵輸送介質種類
  a. 潤滑性液體：如機械油，滑油，重油，渣油
  b. 低潤滑性液體：如輕柴油，重柴油，含蠟稀油
  c. 粘性液體：如各種合成橡膠液和人造膠液，乳化液
  d. 根據所輸送介質需要還可提供加熱或冷卻結構。
●SM三螺桿泵應用
 ·在供熱設備中用做燃油，燃油供應和輸送泵。
 ·在機械工業中用做液壓，潤滑和搖控馬達泵。
 ·在化學石油化工和食品工業中用做裝載，輸送和供液泵。
 ·在船舶上用做輸送、增壓、燃油噴射和潤滑油泵以及船用液壓裝置泵。
●SM三螺桿泵(潤滑油泵)形式代號
SM
H
210
R
46
E6.7
W21
系列
形式
規格
主桿方向R=右旋,L=左旋
螺旋角
結構特性及軸承與軸封
材料組合
  從驅動端看,若要求泵軸順時針轉動,則選R,逆時針轉動選L .
  1.系列
系列
主要特征
最大流量(L/min)
規格范圍
最大排出壓力(Mpa)
SM
中壓,單吸,軸向液力平衡
2200
40-2200
10
  2.SM三螺桿泵(潤滑油泵)形式:
SMH三螺桿泵
SMH-臥式底腳安裝泵
SME三螺桿泵
SME-插裝式泵組
SMF三螺桿泵
SMF-法蘭安裝式泵
SMS三螺桿泵
SMS-立式柱腳泵
SMD三螺桿泵
SMD-進口浸沒式
SMB三螺桿泵
SMB-進出口同側法蘭聯結泵
  3.SM三螺桿泵(潤滑油泵)螺旋角
規格
40
80
120
210
280
440
660
940
1300
1700
2200
主桿螺旋角
38
46
36
42
46
42
46
40
46
43
46
40
46
40
46
42
46
42
46
42
46
42
46
  4.SM三螺桿泵(潤滑油泵)結構特性及軸承,軸封
符號
結構說明
適用范圍
U2
內置雙列球軸承，填料密封
介質潤滑性較差，粘度大溫度≤ 150 ℃
K2
外置球軸承，填料密封
介質潤滑性較差，粘度大溫度≤ 150 ℃
U12.1
內置滾動軸承，軸承由介質潤滑機械密封
介質潤滑性良好溫度≤ 80 ℃
E6.7
外置滾動軸承，可用潤滑噴嘴注潤滑脂機械密封
介質潤滑性較差，工作溫度高 T ≤ 150 ℃
E15
外置滾動軸承，可用潤滑噴嘴注潤滑脂機械密封
介質潤滑性較差，工作溫度高 T ≤ 200 ℃
   5.SM三螺桿泵(潤滑油泵)材料組合
材料組合代碼
泵體
襯套
適用范圍
W3
QT42-10
ZL109
用于小規格泵和大規格低壓泵輸送潤滑性好，如潤滑油等。
W23
QT42-10
ZCuSn5Pb5Zn5
用于小規格泵和大規格低壓泵輸送潤滑性較差的液體，如重油、燃油等。
W27
ZG35
ZL109
用于大規格泵高壓輸送潤滑性較好的液體，如潤滑油等。
W28
ZG35
ZCuSn5Pb5Zn5
用于大規格泵輸送潤滑性較差的液體如重油、燃油等
W29
焊接泵體
ZCuSn5Pb5Zn5
用于特殊要求環境
