AKP-SPF三螺桿泵公司代表客戶山西鋁電、多倫煤化工、鶴壁煤化工、內蒙古霍煤鴻駿鋁電。

AKP-SPF系列三螺桿泵規格：10-20-40  0-4Mpa壓力介質粘度：3-10000cAKP-St  AKP-SPF主要是用于重油點火。

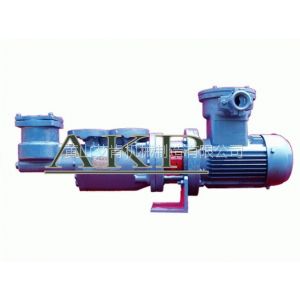

AKP-SPF20R46G10W21燃油輸送泵 鍋爐點火三螺桿泵

一、AKP-SPF三螺桿泵的用途

    適于熱電廠,玻璃水泥建材廠,船舶,化工,制藥廠,公路瀝青攪拌站、鋼鐵廠高爐，高壓蒸汽鍋爐，燃油鍋爐，船用鍋爐，船舶工業，柴油發動機，渦輪鍋爐等燃油輸送系統或燃燒器燃油輸送噴燃應用；

主要輸送燃料油、柴油、重油、潤滑油、液壓油、船用柴油，汽油（MDO,MGO),重型燃油HFO，車用燃油，生物油等或其它潤滑性液體，所輸介質中不得含有任何磨料顆粒和對泵材料有腐蝕的物質。

 AKP-SPF20R46G10W21燃油輸送泵 鍋爐點火三螺桿泵

AKP-SPF系列三螺桿泵作為燃油的輸送泵和調節泵，廣泛用于油料運輸及加注，以及工業方面的管道輸送，并更多用于各種瀝青攪拌站和瀝青拌和站的燃燒器中和中小型齒輪箱齒輪減速機液壓潤滑設備。

    可以提供電機+螺桿泵組裝成套供貨，附帶吸油管道和支架等，以及完整的測試報告；

可以提供壓力安全閥組等配套附件；

二、主要AKP-SPF20R46G10W21燃油輸送泵 鍋爐點火三螺桿泵應用范圍

?     AKP-SPF 系列三螺桿泵在燃燒器燃油系統中用作輸送、噴燃、增壓及燃油爐的燃油泵；

?     在輸油系統中用作傳輸及加油泵增壓泵、噴燃泵、柴油點火油泵；

?     在一切工業領域中皆可用作潤滑油泵；

?     用于各種液壓傳動裝置中的液壓泵；

三、結構

    AKP-SPF 泵為內置軸承自吸三螺桿泵，經表面氮化硬化處理的螺桿，螺桿泵體表面特殊處理，硬度為63HRC；裝在一可更換的襯套內運轉。主桿采用液壓平衡，從桿的軸向力支撐在后蓋上，并由液壓力驅動旋轉，因而螺桿型面僅傳遞液壓扭矩，并不受力，也無磨損，對全部傳動零件而言，均由被輸送介質潤滑。主桿的徑向由平衡活塞定位，且借助于平衡活塞和軸套的間隙使高壓腔和密封腔分開，在密封腔內裝有機械密封，腔內的油液回油孔與泵的吸入腔相通，因而不受排出壓力的影響。所有滑動部件由介質潤滑。軸封是采用機械密封，無泄漏且無須維修。密封室和吸進室由一個內部回路連接。軸封上的輸出壓力是獨立，只有產生吸收壓力。泵和電機由支架連接。當螺旋轉動時，密封室的三個螺旋作軸向的完全連續的運動。螺旋轉動不會引起震動。在擠壓之外，密封室容量不變。結構設計和運轉的穩定性，保證了螺桿泵操作很低的噪音和無脈動。

泵由支架、聯軸器與電機聯接和驅動，（如規格20 型），亦可壁式安裝（如規格40 型）。

四、特點

可選擇徑向或軸向吸油口，AKP-SAE法蘭BAKP-SPP或螺紋連接；

螺桿泵外部護套（可選）材質為AMAKP-SE標準，可根據API標準制造；

螺桿硬度為63HRC，超精密加工；

介質的最低允許黏度為2cAKP-St，最高1000cAKP-St,允許最大顆粒物30um.

螺桿泵最高壓力達4MPa;

流量范圍:0-120L/min

1．運轉

由特殊型線構成的螺旋面的主動螺桿轉動時，其動密封腔室將把液體由吸入口吸入并沿軸向連續、無脈動的輸送到排出口。

2．噪音、脈動

螺桿泵的結構和運轉的穩定性，保證了泵的低噪音和無脈動。

3、軸封

泵采用機械密封，該機械密封無需維修。

結構材料

動環浸漬樹脂石墨

靜環高碳鉻鋼

“O”型圈氟橡膠

彈簧不銹鋼

金屬元件不銹鋼

4、溫度和壓力范圍

允許溫度 150 ℃（僅供應20 型一個規格）

允許工作壓力 4.0 MPa

有關更高的使用溫度請與廠協商

不同粘度、轉速下的工作壓力，按性能參數表格。

5．安全閥

每臺泵均裝有安全閥作為超載保護裝置。

6．進出口法蘭

進口法蘭：PN16DIN2533(GB2555-81)

出口法蘭：PN40DIN2535(GB2555-81)

7．安裝

AKP-SPF 泵在任何地方皆可安裝使用，為了安全起見，電機不允許擺放在泵的下面。

8．動力配套

各種型式的電動機或其它驅動裝置通過聯軸器與泵進行聯接。

三相交流電機，其防護等級為IP44，絕緣等級為B，功率及主要聯接尺寸均按Y 系列

電機。

9.  電機規定頻率為50HZ，若無其它變化可用在60HZ 電源下工作。

五、型式代號

AKP-SPF    20   R    38   G    10   F   W2

1      2    3    4    5    6    7    8

①系列

②規格

為轉速1450 rpm，螺旋角為46°時泵的理論流量

③主桿螺旋旋（R=右旋，L=左旋）

④螺旋角

⑤軸承型式：內置滑動軸承

⑥機械密封

⑦帶有過濾器（僅供應AKP-SPF20系列一個規格）

⑧材料組合

六、AKP-SPF系列三螺桿泵常用規格型號：

AKP-SPF10R28G8.3FW20    AKP-SPF10R38G8.3FW20   AKP-SPF10R46G8.2FW20

AKP-SPF10R56G8.3FW21    AKP-SPF10R38G8.3FW21   AKP-SPF10R38G8.3FW21

AKP-SPF20R38G8.3W20     AKP-SPF20R46G8.3W20     AKP-SPF20R56G8.3W20

AKP-SPF20R38G8.3FW20    AKP-SPF20R46G8.3FW20    AKP-SPF20R56G8.3FW20

AKP-SPF20R38G8.3W21     AKP-SPF20R46G8.3W21     AKP-SPF20R56G8.3W21

AKP-SPF20R38G8.3FW21    AKP-SPF20R46G8.3FW21    AKP-SPF20R56G8.3FW21

AKP-SPF20R38G8.3W23     AKP-SPF20R46G8.3W23     AKP-SPF20R56G8.3W23

AKP-SPF20R38G8.3FW23    AKP-SPF20R46G8.3FW23    AKP-SPF20R56G8.3FW23

AKP-SPF40R38G8.3W20     AKP-SPF40R46G8.3W20     AKP-SPF40R54G8.3W20

AKP-SPF40R38G8.3FW20    AKP-SPF40R46G8.3FW20    AKP-SPF40R54G8.3FW20

AKP-SPF40R38G8.3W21     AKP-SPF40R46G8.3W21     AKP-SPF40R54G8.3W21

AKP-SPF40R38G8.3FW21    AKP-SPF40R46G8.3FW21    AKP-SPF40R54G8.3FW21

AKP-SPF40R38G8.3W23     AKP-SPF40R46G8.3W23     AKP-SPF40R54G8.3W23

AKP-SPF40R38G8.3FW23    AKP-SPF40R46G8.3FW23    AKP-SPF40R54G8.3FW23
