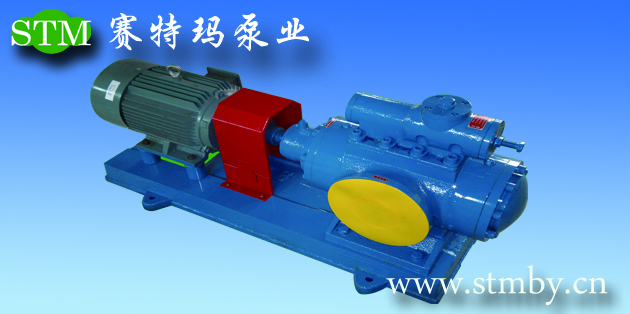

一、SMH三螺桿泵特點
1、結構簡單、拆裝方便；體積小，重量輕；磨損輕微，壽命長
2、轉子液壓平衡，振動小，噪音低。
3、介質為直線連續輸送、無攪拌、無脈動.輸出穩定，無脈動。
4、 壓力高、效率高
5、具有很強的自吸能力。
6、零部件采用通用性強的系列化設計，具有多種安裝方式。
7、可在較高轉速下工作。
8、可在較高轉速下工作；機械摩擦極小，磨損輕微，壽命長
二、輸送介質種類
1. 潤滑性液體：如機械油，滑油，重油，渣油
2. 低潤滑性液體：如0#輕柴油，重柴油，含蠟稀油
3. 粘性液體：如各種合成橡膠液和人造膠液，乳化液
4.根據說輸送介質需要還可提供加熱或冷卻結構
三、應用
1、可輛送油類和具有潤滑性的液體。
2、在供熱設備中用做燃油，燃油供應和輸送泵。
3、在機械工業中用做液壓，潤滑和搖控馬達泵。
4、在化學石油化工和食品工業中用做裝載，輸送和供液泵。
5、在船舶上用做輸送、增壓、燃油噴射和潤滑油泵以及船用液壓裝置泵。
6、水泥廠 鍋爐廠 供熱單位 熱電廠 煤氣化 煤化工單位做窯頭點火油泵 燃油泵 供油泵裝置 柴油
應用舉例：
1、機械：精密機床液壓用泵，透平機、齒輪箱、發電機的滑潤泵，調速器液壓裝置潤滑大洋 、內燃機車潤滑泵、鍋爐燃燒泵、螺桿壓縮機潤滑控制臺及油封裝置用泵、及船用液壓裝置泵。
2、造船：主機、凸輪軸、十字頭、尾管滑油泵、燃油循環、增壓、供給、輸送泵，及起錨液壓馬達供油泵、船用液壓裝置泵。
3、石化：裝載、倒灌、輸送和供油泵。
4、發電：燃油噴油、燃油供應和輸送泵。
特殊用戶的特殊要求我們也將為您提供滿意的服務。
四、SN 系列三螺桿泵的型式代號
泵型式代號： SM H 210 R 46 K 2 Y- W3
1 2 3 4 5 6 7 8 9
1. 系列
2. 型式
3. 規格
4. 主桿的方向（R=右旋 L=左旋）
5. 螺旋角度
6. 結構特性及軸承
7．密封
8. 泵體
9. 材料組合
(1).從驅動端看，若要求泵軸順時針轉動，則選R，逆時針轉動，則選L。
1. 系列
|
系列 |
主要特征 |
最大流量[l/min] |
規格范圍 |
最大排出壓力[MPa] |
|
SM |
中壓，單吸軸向力液壓平衡 |
2200 |
40～2200 |
10.0 |
2. 型式
|
符號 |
結構說明 |
|
H |
臥式地腳安裝泵 |
|
F |
端法蘭聯接泵 |
|
S |
立式柱腳安裝泵 |
|
E |
泵轉子組件，桿套插裝泵 |
|
D |
進口浸沒泵 |
|
B |
進出口同側法蘭聯接泵 |
3. 螺旋角
|
規格 |
40 |
80 |
120 |
210 |
280 |
440 |
660 |
940 |
1300 |
1700 |
2200 |
|
主桿螺旋角 |
38 |
36 |
42 |
40 |
43 |
40 |
40 |
42 |
42 |
42 |
42 |
|
46 |
42 |
46 |
46 |
46 |
46 |
46 |
46 |
46 |
46 |
46 |
|
|
|
46 |
|
|
|
|
|
|
|
|
|
4. 結構特性及軸承軸封
|
符號 |
結構說明 |
適用范圍 |
|
U2 |
內置雙列球軸承，填料密封 |
介質潤滑性較差，粘度大 溫度≤ 150℃ |
|
K2 |
外置軸承，填料密封 |
介質潤滑性較差，粘度大 溫度≤ 150℃ |
|
U12.1 |
內置滾動軸承，軸承由介質潤滑機械密封 |
介質潤滑性良好 溫度≤ 80℃ |
|
E6.7 |
外置滾動軸承，可用潤滑噴嘴注潤滑脂機械密封 |
介質潤滑性較差， 工作溫度高 T≤150℃ |
|
E15 |
外置滾動軸承，可用潤滑噴嘴注潤滑脂機械密封 |
介質潤滑性較差， 工作溫度高 T≤200℃ |
5. 泵體
|
符號 |
說明 |
備注 |
|
無標記 |
標準泵體 適用于輸送流動性好的潤滑性液體 |
|
|
Y |
雙層泵體可用熱蒸汽或熱傳輸液體作載體對介質進行加熱適用于輸送高粘度加流動性差的液體,介質溫度≤200oC |
泵安裝圖與標準型不同向廠家取 |
|
T |
單層焊接泵體， 適用于有特殊要求的場所 |
泵安裝圖與標準型不同向廠家取 |
6. 常用材料組合
|
材料組合代碼 |
泵體 |
襯套 |
適用范圍 |
|
W3 |
QT42-10 |
ZL109 |
用于小規格泵和大規格低壓泵輸送潤滑性好的液體，如潤滑油。 |
|
W23 |
QT42-10 |
ZCuSn5Pb5Zn5 |
用于小規格泵和大規格低壓泵輸送潤滑性較差的液體，如重油、燃油等。 |
|
W27 |
ZG35 |
ZCuSn5Pb5Zn5 |
用于大規格泵高壓輸送潤滑性較好的液體，如潤滑油等。 |
|
W28 |
ZG35 |
ZL109 |
用于大規格泵輸送潤滑性較差的液體，如重油、燃油等。 |
|
W29 |
焊接泵體 |
ZCuSn5Pb5Zn5 |
用于有特殊要求的場所 |
五、常用SMH系列三螺桿泵:
一、 SMH40系列三螺桿泵
SMH40系列三螺桿泵 SMF40三螺桿泵 SMS40三螺桿泵 SME40三螺桿泵
SMH40R38E6.7W23三螺桿泵 SMF40R38E6.7W23三螺桿泵 SMS40R38E6.7W23三螺桿泵
SMH40R46E6.7W23三螺桿泵 SMF40R46E6.7W23三螺桿泵 SMS40R46E6.7W23三螺桿泵
SMH40R54E6.7W23三螺桿泵 SMF40R54E6.7W23三螺桿泵 SMS40R54E6.7W23三螺桿泵
二、 SMH80系列三螺桿泵
SMH80系列三螺桿泵 SMF80三螺桿泵 SMS80三螺桿泵 SME80三螺桿泵
SMH80R36E6.7W23三螺桿泵 SMF80R36E6.7W23三螺桿泵 SMS80R36E6.7W23三螺桿泵
SMH80R42E6.7W23三螺桿泵 SMF80R42E6.7W23三螺桿泵 SMS80R42E6.7W23三螺桿泵
SMH80R46E6.7W23三螺桿泵 SMF80R46E6.7W23三螺桿泵 SMS80R46E6.7W23三螺桿泵
SMH80R54E6.7W23三螺桿泵 SMF80R54E6.7W23三螺桿泵 SMS80R54E6.7W23三螺桿泵
三、 SMH120系列三螺桿泵
SMH120系列三螺桿泵 SMF120三螺桿泵 SMS120三螺桿泵 SME120三螺桿泵
SMH120R42E6.7W23三螺桿泵 SMF120R42E6.7W23三螺桿泵 SMS120R42E6.7W23三螺桿泵
SMH120R46E6.7W23三螺桿泵 SMF120R46E6.7W23三螺桿泵 SMS120R46E6.7W23三螺桿泵
SMH120R54E6.7W23三螺桿泵 SMF120R54E6.7W23三螺桿泵 SMS120R54E6.7W23三螺桿泵
四、 SMH210系列三螺桿泵
SMH210系列三螺桿泵 SMF210三螺桿泵 SMS210三螺桿泵 SME210三螺桿泵
SMH210R40E6.7W23三螺桿泵 SMF210R40E6.7W23三螺桿泵 SMS210R40E6.7W23三螺桿泵SMH210R46E6.7W23三螺桿泵 SMF210R46E6.7W23三螺桿泵 SMS210R46E6.7W23三螺桿泵
SMH210R54E6.7W23三螺桿泵 SMF210R54E6.7W23三螺桿泵 SMS210R54E6.7W23三螺桿泵
五、 SM H280系列三螺桿泵
SMH280系列三螺桿泵 SMF280三螺桿泵 SMS280三螺桿泵 SME280三螺桿泵
SMH280R43E6.7W23三螺桿泵 SMF280R43E6.7W23三螺桿泵 SMS280R43E6.7W23三螺桿泵SMH280R46E6.7W23三螺桿泵 SMF280R46E6.7W23三螺桿泵 SMS280R46E6.7W23三螺桿泵
SMH280R54E6.7W23三螺桿泵 SMF280R54E6.7W23三螺桿泵 SMS280R54E6.7W23三螺桿泵
六、 SMH440系列三螺桿泵
SMH440系列三螺桿泵 SMF440三螺桿泵 SMS440三螺桿泵 SME440三螺桿泵
SMH440R40E6.7W23三螺桿泵 SMF440R40E6.7W23三螺桿泵 SMS440R40E6.7W23三螺桿泵
SMH440R42E6.7W23三螺桿泵 SMF440R42E6.7W23三螺桿泵 SMS440R42E6.7W23三螺桿泵
SMH440R46E6.7W23三螺桿泵 SMF440R46E6.7W23三螺桿泵 SMS440R46E6.7W23三螺桿泵
SMH440R54E6.7W23三螺桿泵 SMF440R54E6.7W23三螺桿泵 SMS440R54E6.7W23三螺桿泵
七、 SMH660系列三螺桿泵
SMH660系列三螺桿泵 SMF660三螺桿泵 SMS660三螺桿泵 SME660三螺桿泵
SMH660R40E6.7W23三螺桿泵 SMF660R40E6.7W23三螺桿泵 SMS660R40E6.7W23三螺桿泵
SMH660R44E6.7W23三螺桿泵 SMF660R44E6.7W23三螺桿泵 SMS660R44E6.7W23三螺桿泵
SMH660R46E6.7W23三螺桿泵 SMF660R46E6.7W23三螺桿泵 SMS660R46E6.7W23三螺桿泵
SMH660R51E6.7W23三螺桿泵 SMF660R51E6.7W23三螺桿泵 SMS660R51E6.7W23三螺桿泵
SMH660R54E6.7W23三螺桿泵 SMF660R54E6.7W23三螺桿泵 SMS660R54E6.7W23三螺桿泵
八、 SMH940系列三螺桿泵
SMH940系列三螺桿泵 SMF940三螺桿泵 SMS940三螺桿泵 SME940三螺桿泵
SMH940R42E6.7W23三螺桿泵 SMF940R42E6.7W23三螺桿泵 SMS940R42E6.7W23三螺桿泵
SMH940R46E6.7W23三螺桿泵 SMF940R46E6.7W23三螺桿泵 SMS940R46E6.7W23三螺桿泵
SMH940R50E6.7W23三螺桿泵 SMF940R50E6.7W23三螺桿泵 SMS940R50E6.7W23三螺桿泵
SMH940R54E6.7W23三螺桿泵 SMF940R54E6.7W23三螺桿泵 SMS940R54E6.7W23三螺桿泵
九、 SMH1300系列三螺桿泵
SMH1300系列三螺桿泵 SMF1300三螺桿泵 SMS1300三螺桿泵 SME1300三螺桿泵
SMH1300R38E6.7W23三螺桿泵 SMF1300R38E6.7W23三螺桿泵 SMS1300R38E6.7W23三螺桿泵
SMH1300R42E6.7W23三螺桿泵 SMF1300R42E6.7W23三螺桿泵 SMS1300R42E6.7W23三螺桿泵
SMH1300R46E6.7W23三螺桿泵 SMF1300R46E6.7W23三螺桿泵 SMS1300R46E6.7W23三螺桿泵
SMH1300R54E6.7W23三螺桿泵 SMF1300R54E6.7W23三螺桿泵 SMS1300R54E6.7W23三螺桿泵
