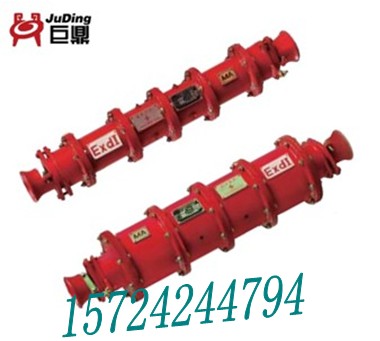

LBG1-200/6高壓電纜連接器

1.1  產品特點

采用優質無縫鋼管制造，結構緊湊，互換性強，過載能力強，動、熱穩定性好等特點。

1.2  主要用途及適用范圍

LBG1系列礦用隔爆型高壓電纜連接器（以下簡稱連接器）適用于煤礦井下采煤掘進巷道中聯接6/10千伏電力電纜電路；可供UGSP監視屏蔽型電纜在移動變電站供電時接線之用，可以在電纜段上兩端連接用，以便互相插接，也可將其一半專用防爆連接部位接到移動變電站上。

1.3  使用環境

1.3.1  海拔高度不超過1000米，周圍環境溫度-20℃～+40℃時。

1.3.2  周圍空氣相對濕度不大于95%(+25℃時)。

1.3.3  在有甲烷和煤塵性混合氣體的礦井中。

1.3.4  在無強烈顛簸振動、無滴水及水浸入的環境中。

1.3.5  在無足以破壞金屬和絕緣的腐蝕性氣體及蒸氣集中的地方。

1.5  產品執行標準

1.5.1　本系列產品符合MT/T947-2005《礦用隔爆型高壓電纜連接器》標準中的要求。

1.5.2　符合GB3836-2000《性氣體環境用電氣設備》標準要求。

1.6  產品防爆型式

礦用隔爆型；防爆標志：ExdI。

二、 產品結構特征

2.1  總體結構由三部分組成

2.1.1  電纜固定引線裝置，由壓緊法蘭盤、壓板、墊圈、封環和無縫鋼管（或鋼板）焊接外殼及內外接地組成。

2.1.2  接線裝置為無縫鋼管制造的內腔及螺栓固定的絕緣件組成。

2.1.3  可動接觸部分由裝于絕緣件內的銅接線座、銅接線管（GT型外購件）、銅插座及接觸桿組成；連接器在接觸桿處分成各包有上述三部分的兩段，接觸桿為兩段公用的連接裝置；殼體外有銘牌，警告牌及防爆標志。

三、 產品主要技術參數

3.1  主要技術參數見表1

表1
