什么是ERITECH SYSTEM 3000ERITECH SYSTEM 3000是一種技術先進的防雷系統。該系統可確保可靠的雷電截獲和控制。ERITECH DYNASPHERE接閃器為雷電放電提供，雷電放電會襲擊和破壞保護的建筑物和/或建筑物內的設施。ERITECH DYNASPHERE ERITECH ERICORE引下線及低阻抗接地系統相連，從而組合成一個防雷系統。 ERITECH SYSTEM 3000包含以下部件：

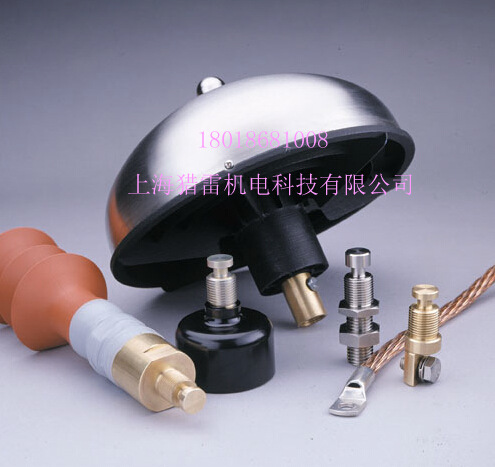

• ERITECH DYNASPHERE 接閃器
• ERITECH ERICORE 引下線
• 雷電事件計數器
• 為特定目的設計的低阻抗接地系統。

所有這些部件構成了艾力高（ERICO）六點防雷計劃一個不可或缺的部分。每個部件必須單獨考慮，并最終組合成防雷系統。如果沒有這樣的組合，任何防雷系統的作用都將是有限的。雖然可以使用其他部分組合成混合系統，但是必須認識到任何替代品的低效率代表著整個防雷系統的低效率。

1.接閃器

接閃器的主要作用是將雷擊截獲到點，從而通過引下線將放電電流引導至接地系統。

2.引下線

引下線的作用是在接閃器至接地系統之間提供低阻抗路徑，從而在不產生過大電壓的情況下將雷電電流引導至大地。

為了降代氏產生危險火花（側閃）的可能性，引下線的路徑應當盡可能直，無任何急彎或應力點；在脈沖條件下，急彎或應力點處的電感會增加，從而導致阻抗增加。

3.接地系統

接地系統必須具有低阻抗，以分散雷擊能量。

在雷暴的動態階段，在下行先導的更近的路徑上，ERITECH DYNASPHERE的半球或圓頂電壓將通過電容性耦合而上升。當電壓足夠高時，球體和接地棒之間的空氣間隙處將產生觸發電弧。

觸發電弧的有兩個作用：

1.產生形成向上閃流所需的大量自由電子。

2.導致接閃器上方電場突然增加，從而提供附加能量來形成和轉變強烈傳播的上行先導。

閃器的特征：

• 小化雷擊前電暈/空間電荷。
• 僅在周圍電場可維持先導產生和傳播時釋放閃流。

在雷暴的動態階段，在下行先導的更近的路徑上，ERITECH DYNASPHERE的半球體或圓頂電壓將通過電容性耦合而上升。當電壓足夠高時，球體和接地棒之間的空氣間隙處將產生觸發電弧。

（1）產生形成向上閃流所需的大量自由電子。

（2）導致接閃器上方電場突然增加，從而提供附加能量來形成和轉變強烈傳播的上行先導。

這兩個作用可實現穩定的先導傳播，有助于確�？煽康睦纂娊孬@�？諝忾g隙尺雨得到了優化，使觸發電弧只在周圍電場高得可確保產生穩定的上行先導來成功截獲下行先導時才發生。

接閃器的特征：

• 小化雷擊前電暈/空間電荷。
• 僅在周圍電場可維持先導產生和傳播時釋放閃流。

這些特征均需要嚴格配置。

ERITECH INTERCEPTOR接閃器專為無需ERITECH DYNASPHERE提供防雷半徑的小型設施而設計。ERITECH INTERCEPTOR基于與ERITECH DYNASPHERE類似的技術，形狀限制其只用于在有成串天線等或高度不到20M的建筑物。

ERITECH INTERCEPTOR尖端僅限于小區域或高度不到20m的建筑物，因此給其提供了一個標準的尖端形狀。ERITECH INTERCEPTOR的各種安裝如下所示：

屏蔽并絕緣的ERITECH ERICORE引下線是ERITECH SYSTEM3000一個不可缺的部分，它將雷電放電電流傳送至大地，并且側閃危險小。半導電外護套可通過電纜鞍實現建筑的靜電聯接。

艾力高（ERICO)在對由于雷電入侵建筑物導致潛在電壓上升進行廣泛研究后，開發了ERITECH ERICORE引下線。該電纜采用精選的介電材料制成，可實現電容平衡，并且有助于確保高脈脈含情沖情況下的絕緣完整性。

ERITECH ERICORE限制放電電流以及同時支持電氣聯接的獨特能力有助于確保最小化對建筑物、居住者以及敏感電子部件的危險。

主要益處

• 雷電沖擊被限制在該電纜內，并且半導電外護套通過金屬鞍座接合到建筑物上，這意味著側閃危險可忽略不計。
• 該電纜的低特征阻抗可最小化內部介電故障。
• 可以將該電纜敷設得遠離敏感設備、電線、結構鋼以及人工作業區域。
• 與多根引下線截然不同的是，使用竟要引下線。
• 安裝方便
• 維護最小。
