詳細信息
產品描述
|
產品類別： |
標準COB液晶模組 |
顯示內容： |
128x64 點 |
|
可視角度： |
6點 |
引腳數： |
16PIN |
|
驅動芯片型號： |
S6B0724 |
|
|
產品描述

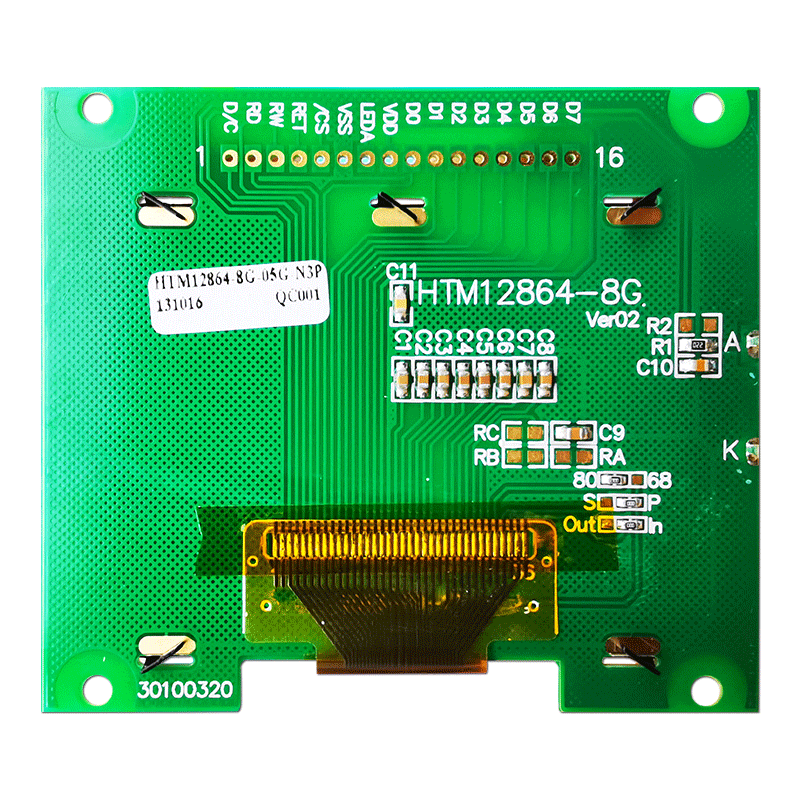

128X64圖形液晶模塊| STN +YG白色側背光顯示屏/HTM12864-8G
HTM12864-8G| 單色圖形模塊 | 128x64 像素 | 透反式液晶顯示器 | 側面白色背光| STN (+) 正極顯示
HOTLCD 128x64圖形液晶顯示模塊在白色背景上顯示暗像素。這種透反式LCD 顯示屏在環境光或背光下可見，同時提供 -20 至 70 攝氏度的寬工作溫度范圍。這款 HTM12864-8G 顯示器具有 6:00 的**視野，在 5V 電源電壓下工作并且符合 RoHS 標準。
|
物品 |
標準值 |
單元 |
|
模塊尺寸 |
80.0x 70.0 x 11.3 |
毫米 |
|
觀賞區 |
65.6x38.0 |
毫米 |
|
安裝孔 |
60.775 x32.935 |
毫米 |
|
點距 |
0.475X0.515 |
|
|
網點大小 |
0.45x0.49 |
電氣特性
|
物品 |
象征 類型 |
單元 |
|
|
輸入電壓 |
電源電壓 |
5.0 |
V
|
接口引腳功能
|
針號 |
引腳名稱 |
功能 |
|
1 |
直流電 |
注冊選擇 |
|
2 |
/研發 |
讀取信號 |
|
3 |
/寫入 |
寫信號 |
|
4 |
|
復位信號 |
|
5 |
/CS |
芯片使能 |
|
6 |
VSS |
電源，（0V） |
|
7 |
BLA |
背光電源 + |
|
8 |
|
正電源 |
|
9~16 |
電源電壓 |
數據總線 |
