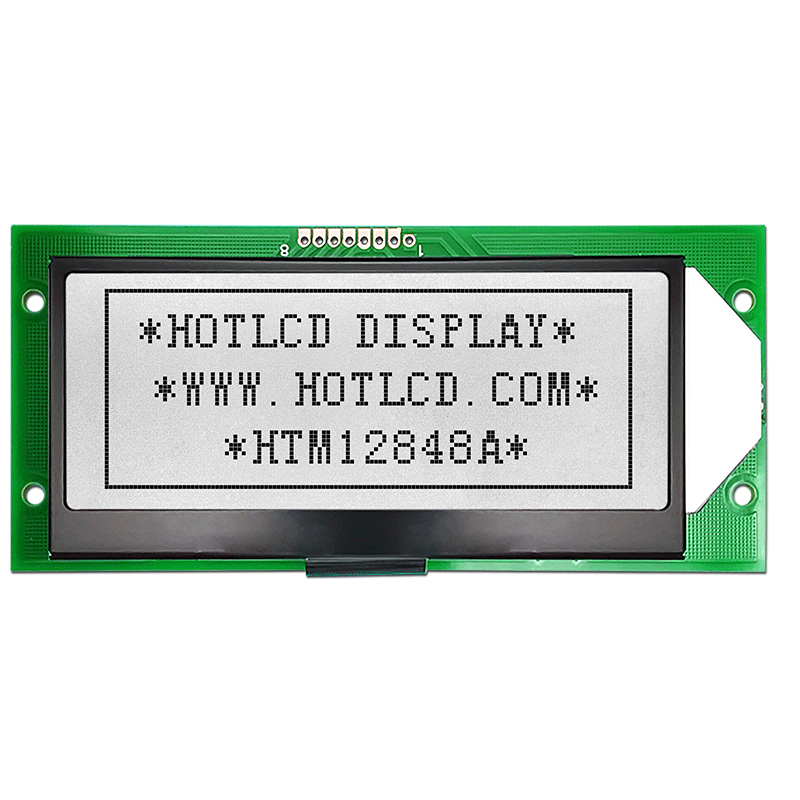

128X48COG 單色圖形 LCD 顯示屏，帶白色背光 HTM12848A
詳細信息
產品描述
|
產品類別： |
帶面板的COG LCD模組 |
顯示內容： |
128x48 點 |
|
尺寸（毫米）： |
100.3x45.0x12.5 |
視域窗口尺寸 (Mm)： |
75.8x29.0 |
|
顯示尺寸（毫米）： |
66.52x24.92 |
點距 Mm: |
0.52x0.52 |
|
驅動IC型號： |
ST7565R |
|
|
|
強調： |
128X48單色圖形液晶顯示器,COG單色圖形液晶顯示器,白色圖形液晶顯示模塊 |
||
產品描述
128X48 單色圖形液晶顯示模塊/顯示器帶白色背光/HTM12848A
產品參數
產品應用 - 電焊機
視角 - 6H
背光亮度 - 白色
PIN數 - 8PIN
接口方式 - SPI
特別說明 - 內置漢字庫
工作溫度 - -20~80℃
供電電壓 - 3.3V
接口引腳功能
|
針號 |
引腳名稱 |
功能 |
|
1 |
電源電壓 |
電源(3.0V) |
|
2 |
LEDC |
背光接地 |
|
3 |
VSS |
地面 |
|
4 |
|
串行數據輸入 (SI) |
|
5 |
時鐘 |
串行時鐘輸入 (SCLK)。 |
|
6 |
A0 |
數據或命令。 |
|
7 |
/RST |
當/RES 設置為“L”時，寄存器設置被初始化 （清除）。復位操作由/RES信號電平執行 |
|
8 |
/CS1 |
片選信號 |
描述
HTM12848A是一款單色128x48圖形LCD顯示模塊，外形尺寸為100.3x45.0 mm，可視區域尺寸為75.8x29.0 mm。這款128x48圖形 LCD 顯示器內置ST7565R控制器 IC 或兼容控制器。該模塊可在-20℃至+80℃的溫度范圍內工作；儲存溫度范圍為-30℃至+80℃。
