128X64SPI 圖形顯示 LCD , ST7565 STN LCD顯示 HTM12864-23
詳細信息
產品描述
|
產品類別： |
帶面板的COG LCD模組 |
顯示內容： |
128x64 點 |
|
產品應用： |
舞臺控制器，儀器儀表 |
可視角度： |
6點 |
|
引腳數： |
16PIN |
特別說明： |
單片機/8位/SPI |
|
我知道了： |
ST7565 |
|
|
|
強調： |
MCU圖形顯示 LCD,SPI 圖形顯示 LCD,ST7565STN液晶顯示器 |
||
產品描述

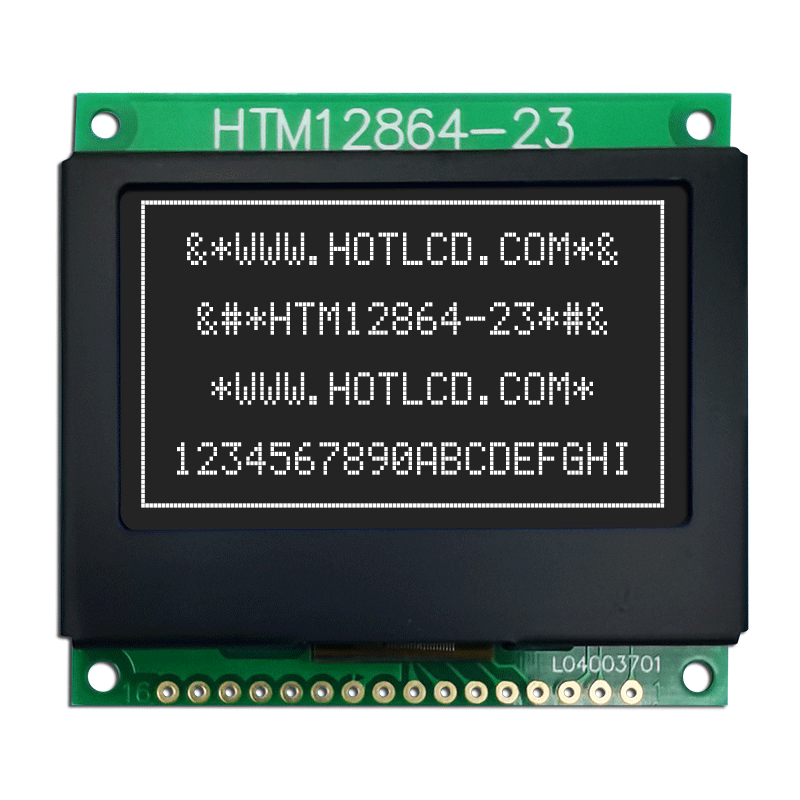

128X64圖形液晶模塊| STN| 白色背光顯示 | HTM12864-23
產品參數
產品類型 - COG LCD Module with Panel
Display Content -128x64
產品應用 - 舞臺控制器，儀器儀表
視角 - 6H
背光類型或亮度 - 黃綠色
連接方式 PIN 數 - 16PIN
接口方式 - MCU
特別說明 - MCU/8bit/SPI
工作溫度- -20~70℃
接口引腳功能
|
針號 |
引腳名稱 |
功能 |
|
1 |
數據庫0 |
數據總線 0 |
|
2 |
DB1 |
數據總線 1 |
|
3 |
數據庫 |
數據總線 2 |
|
4 |
DB3 |
數據總線 3 |
|
5 |
DB4 |
數據總線 4 |
|
6 |
DB5 |
數據總線 5 |
|
7 |
DB6(SCL) |
數據總線 6（如果 P/S=”L”，D6 為 SCLK） |
|
8 |
DB7(SI) |
數據總線 7 (If P/S=”L”,D7 is SI) |
|
9 |
電源電壓 |
液晶正極(3.3V) |
|
10 |
VSS |
液晶負極(VSS) |
|
11 |
|
背光正（3.3V） |
|
12 |
/CS |
片選輸入 |
|
13 |
/休息 |
復位信號輸入 |
|
14 |
A0(右/右) |
數據/命令控制輸入 |
|
15 |
/寫（讀/寫） |
寫信號輸入（如果 P/S =”L”，/WR(R/W) 連接到 VDD） |
|
16 |
/RD(E) |
讀取信號輸入（如果 P/S =”L”，/RD(E) 連接到 VDD） |
機械數據
|
物品 |
標準值 |
單元 |
|
模塊尺寸 |
54.6x50.0x9.1 |
毫米 |
|
顯示區 |
45.2x27.0 |
毫米 |
|
安裝孔 |
40.93x24.29 |
毫米 |
|
點距 |
0.38x0.32 |
|
|
網點大小 |
0.34x0.28 |
