詳細信息
產品描述

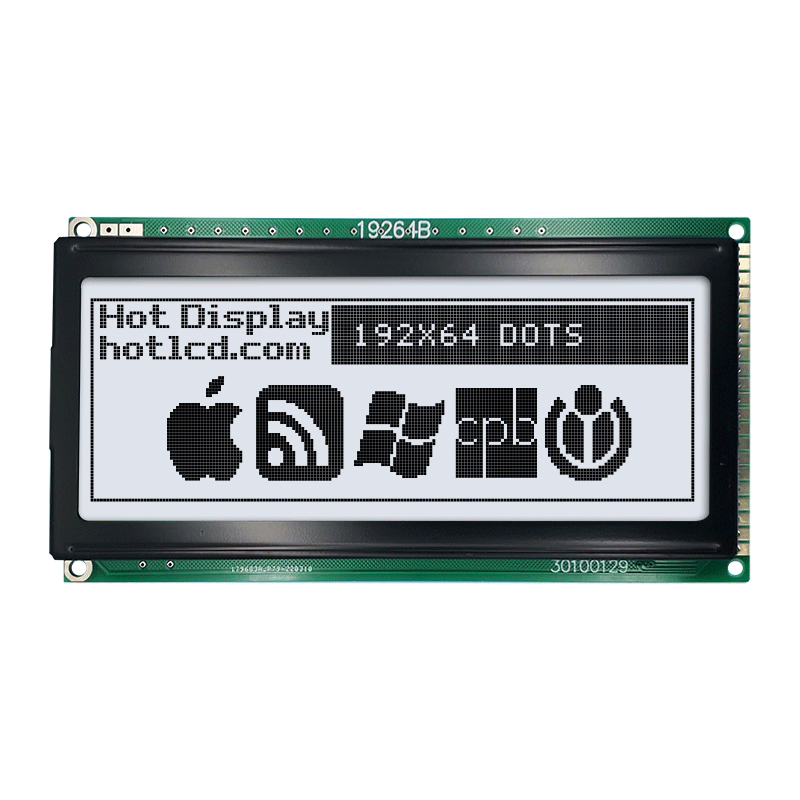

產品類別： | 標準COB液晶模組 | 顯示內容： | 192x64 |
產品應用： | 工業控制 | 可視角度： | 6點 |
引腳數： | 21PIN | 特別說明： | 單片機/8位 |
驅動芯片型號： | KS0108 | ||
強調： | 192X64圖形液晶模塊,KS0108圖形液晶顯示模塊,背光192X64液晶顯示器 | ||
產品參數
產品類型 - 標準 COB 液晶模塊
視角 - 6H
背光亮度 - 白色
接線方式 PIN 數 - 21PIN
工作溫度 - -20~70℃
供電電壓 - 5.0v
機械數據
物品 | 標準值 | 單元 |
模塊尺寸 | 120.2x62.0x10.0 | 毫米 |
顯示區 | 103.92x38.94 | 毫米 |
安裝孔 | 97.846x32.462 | 毫米 |
點距 | 0.508x0.508 | |
網點大小 | 0.458x0.458 |
接口引腳功能
針號 | 引腳名稱 | 功能 | ||
1 | VSS | 電源負(0V) | ||
2 | 電源電壓 | 電源正（5.0V） | ||
3 | V0 | LCM調整對比度 | ||
4 | 輸出電壓 | LCD驅動器，約(-10)V | ||
? 5 | ? RS | 數據或指令。 RS=H->DB<0:7>：顯示RAM 數據 RS=L->DB<0:7>：指令數據 ? 6 讀寫 | H:讀;?李：寫。 R/W=H->數據出現在 DB<0:7>，當 E=H、CS1=L、CS2=L 和 CS3=H 時，CPU 可以讀取數據。 R/W=L->顯示數據DB<0:7>可在CS1B=L時在E下降沿寫入， CS2=L和 CS3=H 7 乙 | 使能信號。 寫模式 (R/W=L) -> DB<0:7>的數據在 E 的下降沿鎖存。 讀取模式(R/W=H) -> DB<0:7>E為高電平時出現讀取數據。 |
8~15 | DB0~DB7 | 數據總線 | ||
16 | /CS1 | 片選輸入1(左) | ||
17 | /CS2 | 片選輸入2(Mid) | ||
18 | /CS3 | 片選輸入3（右） | ||
19 | /返回 | 復位信號輸入 | ||
20 | BLA | 背光正（5.0V） | ||
21 | BLK | 背光正（負） |
