詳細信息
產品描述
|
產品類別： |
標準COB點陣模組 |
顯示內容： |
160X128 |
|
產品應用： |
自動包裝機 |
可視角度： |
6點 |
|
引腳數： |
22PIN |
特別說明： |
單片機/8位 |
|
驅動芯片型號： |
T6963C |
|
|
|
強調： |
160X128藍色液晶顯示屏,圖形藍色 LCD 顯示屏,T6963C 藍色液晶屏 |
||
產品描述

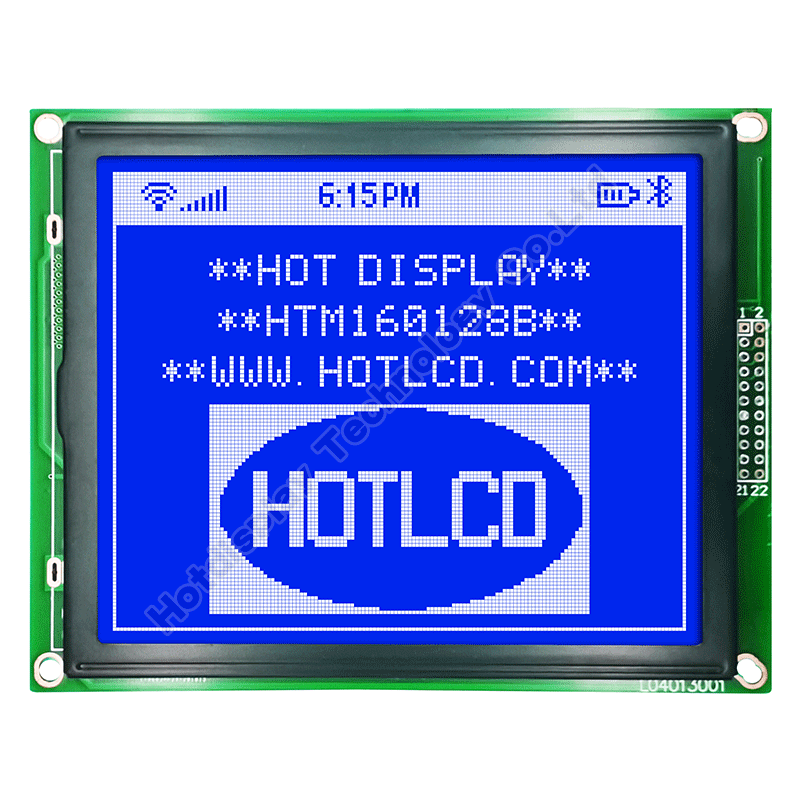

160X128圖形液晶模塊| STN - 帶白色背光的藍色顯示屏 T6963C/HTM160128B
HTM160128B| 單色圖形模塊 | 160x128 像素 | 透射式液晶顯示器 | 白色背光 | STN(-)負藍顯| 內置負電壓 | 可選擇的字體大小
HOTLCD 160x128圖形液晶顯示模塊在藍色背景上顯示白色像素。這種透射式LCD 顯示器需要背光才能看到，并提供 -20 到 70 攝氏度的寬工作溫度范圍。此 HTM160128B 顯示器包括內置負電壓電源以及可選擇的字體大小。它具有 6:00 的**視野，在 5V 電源電壓下工作并且符合 RoHS 標準。
產品參數
|
物品 |
標準值 |
單元 |
|
點數 |
160*128點陣 |
---- |
|
模塊尺寸 |
129.0(寬)*102.0(高)*12.1(長)MAX |
毫米 |
|
顯示區域 |
101.0(寬) x 82.0(高) |
|
|
網點大小 |
0.54(寬) x 0.54(高) |
|
|
點距 |
0.58(寬) x 0.58(高) |
|
|
工作溫度 |
-20~70 |
℃ |
|
儲存溫度 |
-30~80 |
|
|
驅動方式 |
1/128 DUTY,1/ 12 BIAS,VOP= 15.0V 觀看方向 6點鐘 顯示模式 STN/（藍色） 顯示類型 透射式/負性 驅動IC T6963C 或 EQUIV |
|
|
背光 |
白色 |
|
接口引腳功能
|
針號 |
引腳名稱 |
功能 |
|
1 |
FG |
框架接地 |
|
2 |
VSS |
邏輯基礎 |
|
3 |
電源電壓 |
邏輯電源 |
|
4 |
V0 |
LCD驅動電源 (Vop=VDD-V0) |
|
5 |
VEE |
負電壓輸出 |
|
6 |
/寫入 |
寫信號 |
|
7 |
/研發 |
讀取信號 |
|
8 |
/CE |
芯片使能 |
|
9 |
|
命令或數據選擇 |
|
10 |
|
省電（H：正常；L：停止時鐘運行） |
|
11 |
/RES |
復位信號（低電平有效） |
|
12~19 |
DB0~DB7 |
讀/寫信號（H：讀；L：寫） |
|
20 |
FS1 |
用于選擇字體的引腳 |
|
21 |
BLA |
背光電源+ |
|
22 |
BLK |
背光電源 - |
