產品描述

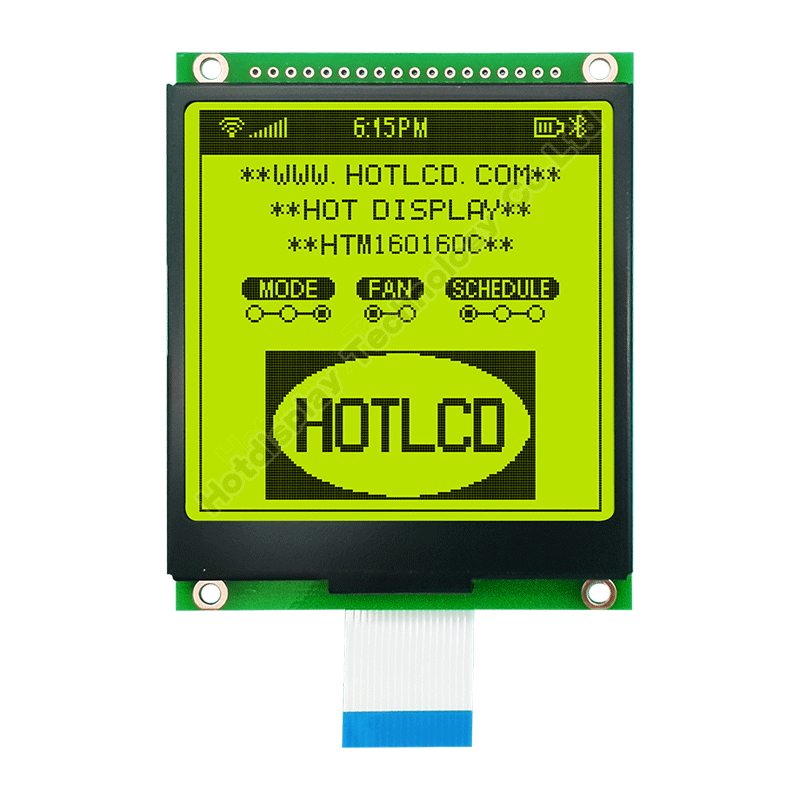

160X160圖形液晶模組| FSTN - 帶白色背光的灰色顯示屏 UC1698/HTM160160C
HTM160160C| 單色圖形模塊 | 160x160 像素 | 透射式液晶顯示器 | 白色背光 | FSTN(-)負藍顯| 內置負電壓 | 可選擇的字體大小
產品參數
|
物品 |
標準值 |
單元 |
|
點數 |
160*160點陣 |
---- |
|
模塊尺寸 |
60.0x60.0 |
毫米 |
|
顯示區域 |
54.38*54.38 |
|
|
網點大小 |
0.32(寬) x 0.30(高) |
|
|
點距 |
0.34(寬) x 0.34(高) |
|
|
工作溫度 |
-20~70 |
℃ |
|
儲存溫度 |
-30~80 |
|
|
驅動方式 |
1/128 DUTY,1/ 12 BIAS,VOP= 15.0V 觀看方向 6點鐘 顯示模式 FSTN/（灰色） 顯示類型 透射式/負性 驅動IC UC1698 或 EQUIV |
|
|
背光 |
白色 |
|
接口引腳功能
|
針號 |
引腳名稱 |
功能 |
|
1 |
VSS |
負電源，0V |
|
2 |
A0 |
數據/命令控制 |
|
3 |
/寫入 |
寫數據/命令時鐘 |
|
4 |
/研發 |
讀數據時鐘 |
|
5 |
/CS |
片選輸入 |
|
6 |
/RST |
休息，L->H |
|
7 |
電源電壓 |
電源電壓（+3.3V） |
|
8-15 |
D0-D7 |
數據總線 |
|
16 |
|
背光電源負極 |
|
17 |
數控 |
|
|
18 |
BLA |
背光電源正極（+3.3V） |
