詳細信息
產品描述
|
產品類別： |
帶面板的COG LCD模組 |
顯示內容： |
240x160 |
|
產品應用： |
儀器儀表 |
可視角度： |
6點 |
|
引腳數： |
FPC-22PIN |
特別說明： |
單片機/8位 |
|
驅動芯片型號： |
ST7529 |
|
|
|
強調： |
240X160 液晶顯示圖形,FSTN 液晶顯示圖形,ST7529LCD圖形顯示模塊 |
||

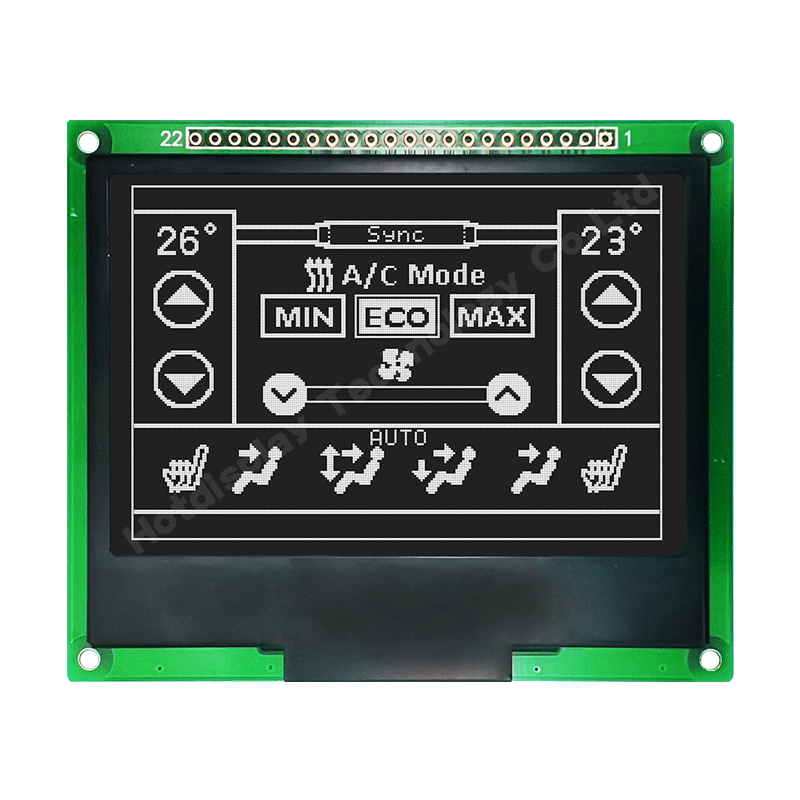

240X160圖形液晶模組| ICST7529 FSTN 帶白色背光/HTM240160F
HTM240160F| 單色圖形模塊 | 240x160 像素 | 透射式液晶顯示器 | 白色背光|F STN(-)負藍顯| 內置負電壓 | 可選擇的字體大小
產品參數
|
物品 |
標準值 |
單元 |
|
點數 |
240X160 點 |
---- |
|
模塊尺寸 |
87.0x73.0x10.0 |
毫米 |
|
顯示區域 |
72.9x48.0 |
|
|
網點大小 |
0.261x0.261 |
|
|
點距 |
0.281x0.281 |
|
|
工作溫度 |
-10~60 |
℃ |
|
儲存溫度 |
-20~70 |
|
|
驅動方式 |
1/128 DUTY,1/ 12 BIAS,VOP= 15.0V |
|
|
觀看方向 6點鐘 顯示模式 STN/(灰色) 顯示類型 透射式/負性 驅動IC ST7529 |
||
|
背光 |
白色 |
|
電氣特性
|
物品 |
象征 |
標準值 |
單元 |
|
輸入電壓 |
電源電壓 |
3.3 |
V |
接口引腳功能
|
1 |
VSS |
邏輯電路電源，0V |
|
2 |
電源電壓 |
邏輯電路電源 3.3V |
|
3~10 |
DB0~DB7 |
8位數據總線 |
|
11 |
/寫入 |
寫 (/WR) 控制信號輸入。 |
|
12 |
A0(RS) |
數據/命令控制。 |
|
13 |
/研發 |
讀（/RD）控制信號輸入。 |
|
14 |
/RST |
復位信號 |
|
15 |
/CS |
片選輸入 |
|
16 |
NC(EN) |
VLCDPower Enable(L:Disenable;H:Enable) |
|
17 |
(-) |
背光電源負（0V） |
|
18 |
(+) |
背光電源正（3.3V） |
|
19~22 |
數控 |
|
