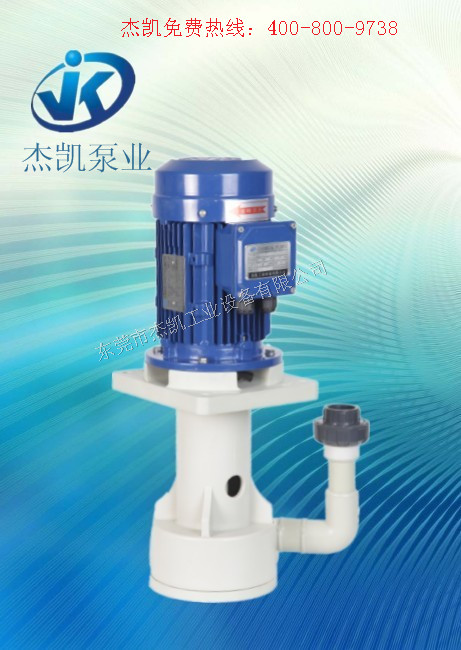

1.    耐酸堿立式泵JKH系列產品型號

JKH 一  40   SK  3   5  V  F

 ⑴       ⑵   ⑶  ⑷  ⑸ ⑹  ⑺

⑴JKH一機型編號

⑵出口口徑40-1-1/2〞 50-2〞

⑶比重SK-1.1 SP-1.4

⑷馬力1-1HP,2-2HP,3-3HP,5-5HP,7.5-7.5HP,10-10HP

⑸頻率5:50HZ  6:60HZ

⑹O環V-VITON E-EPDM N-NBR

⑺泵體材質F-FRPP

2. 耐酸堿立式泵JKH系列產品特點

·本機采用FRPP塑料材質注塑成型，可用于大部分的化學藥液，耐酸耐堿；

·適合各種酸堿液循環、冷卻、噴洗設備，廢氣塔、蝕刻機、化學鍍、無電解鎳等特殊場合；

·泵浦內使用干式軸封，可以空運轉使用，空轉不會損壞；電機端蓋有油封設計，確保酸性氣體不會輕易進入電機軸承，從而保護電機，延長電機使用壽命

·電機軸采用SUS304和鈦軸可選，直接從電機內部通過特殊工藝加工一體成型，保證正常工作中的同心度和耐用性。

·獨特的流道設計，高壓力、高效率、低噪音、不泄漏、易于維護；

·可依據客戶要求對電機表面涂裝環氧樹脂，緊固螺絲可選用TI材質。電機轉動軸可選用SUS304及鈦金屬材質，

滿足客戶使用到不同的工作場所。

·適合于槽內安裝使用，可配合過濾機使用；

3.耐酸堿立式泵JKH系列性能曲線圖

4. 耐酸堿立式泵JKH系列安裝方法

1.安裝泵浦時應選擇堅固之水平面，保持機身垂直并加以固定。

2.盡量避免將機器裝設于戶外。若必須安裝于戶外時，應覆蓋保護罩，若泵浦配備有電子控制器時，則須加以保護。

3.配管前應先考慮使用之化學性，溫度條件及輸送揚程，選擇不同之管件材質，符合實際之要求。例如：溫度60℃以上，應選擇PP管件安裝。

4.進行配管時應注意管內不可殘留任何雜質或碎屑，必要時應以清水加以清洗管路。

5.法蘭接合處應襯以墊片，并確實鎖緊以防止空氣吸入泵浦。

6.配管時應注意管線不可用力扭曲，安裝完后再檢查泵浦是否有因安裝時用力過猛或不正確安裝動作而扭曲變形。

7.泵浦安裝完后應再確認管路是否牢固，避免振動造成管路破損。

8.接上電源線之前應確認所使用之電源是否與馬達型式相符合，并接上過電流保護開關。

9.出口配管高度如有高過馬達以上或有逆壓之情形時，請在泵浦出口處裝置逆止閥，裝置位置請勿超過最高液面線太多。

10.為安全起見，最好裝置入口過濾網以免吸入雜物而損壞泵浦。

11.入口連接法蘭須和入口法蘭口徑相同，出口連接法蘭須和出口法蘭口徑相同。警告：太緊或太松會影響流量性能甚至于安全性。請確定所有螺帽已鎖緊，未鎖緊會造成液體外泄，鎖太緊則易脫落損壞。請由熟悉此機器設備安裝方式人員進行安裝。

12.泵浦馬達使用電壓可參考馬達銘牌。在馬達連接盒上可找到電路連接圖示。

東莞市杰凱工業設備有限公司

蘇州杰利凱工業設備有限公司

公司實力

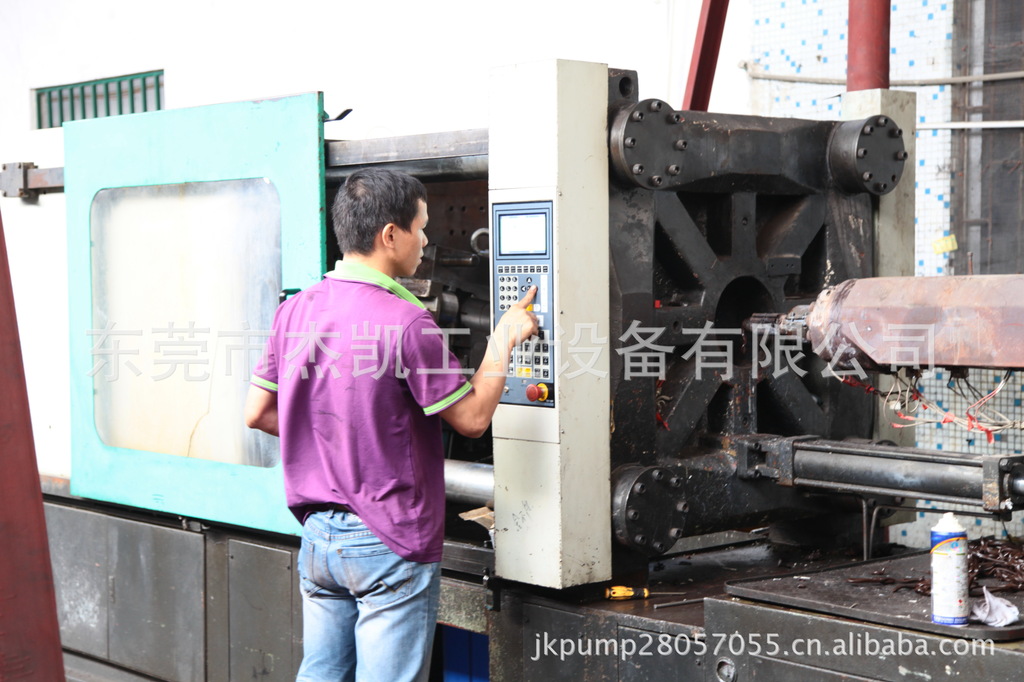

公司車間一角（真實記錄，切勿抄襲）

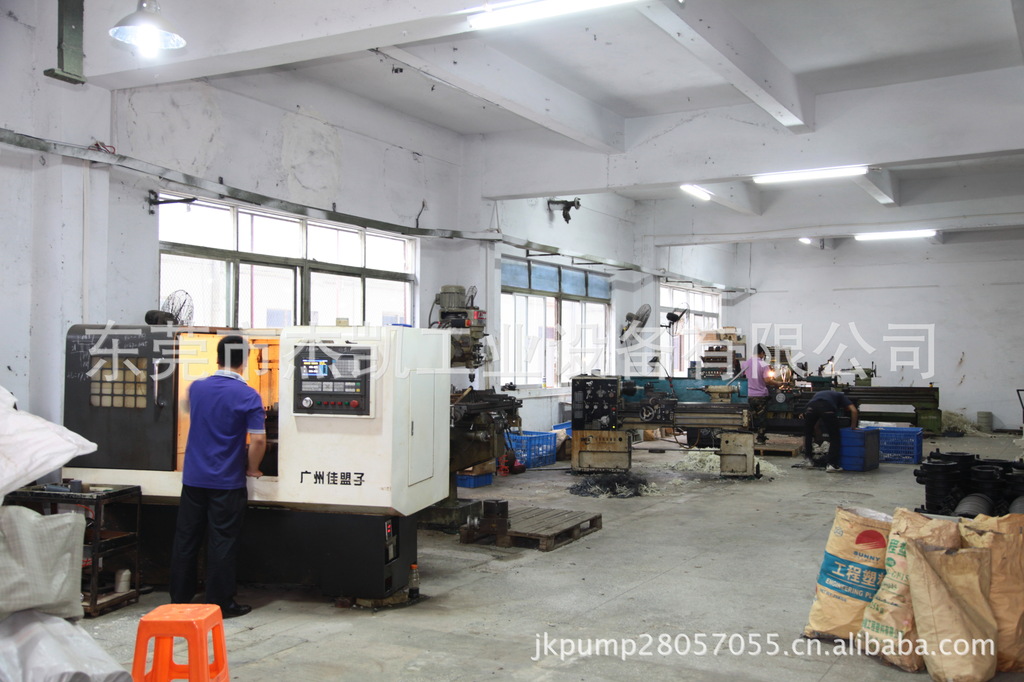

公司車床一角（真實記錄，切勿抄襲）
