智能化箱式泵站介紹：

湖南華振，您身邊的供水專家！

咨詢熱線：13787023575   在線QQ: 6544151054（小張）

我公司“華振智能化箱式泵站”是在原有的YBH變頻恒壓與YBW變頻無負壓上升級開發而來的第五代產品，智能化箱式泵站由不銹鋼水箱、專用水泵、智能變頻控制柜、無負壓裝置、增壓裝置、引水裝置和穩壓罐等組成；智能化箱式泵站是由計算機技術、變頻技術與電機泵組合的新型的機電一體化供水設備。以滿足城市供水管網中，抽水時既不產生負壓，又有一定的調蓄能力，高峰期間不斷水停水的要求。采用微機控制，變頻泵以一恒定的轉數運行，利用自來水原有的壓力，能確保用戶所需要的壓力恒定。具有節能、環保、噪音低、供水壓力恒定等優點。主要技術指標增壓壓力范圍、流量和節能指標，均高于國內其他報道的產品，且結構設計具有新穎性，總體水平達到國內領先，國際先進水平，因此，在市場上具有極大的競爭優勢。歸納的說，智能化箱式泵站設備主要特點是保護管網壓力、調節峰值用水，節能、安全、環保、供水高品質(解決了二次供水污染)和低噪

智能化箱式泵站具體的說明如下:

1. 我司華振智能化箱式泵站保證管網壓力，調節峰值用水，水箱入口處采用了智能化的電磁閥來控制進水壓力及水位。當管網壓力下降加壓泵從水箱取水時，智能化箱式泵站可通過智能控制，當水箱水位低于一定液位時，再打開電磁閥從管網中放水，此時保證取水口一定的壓力，此措施一可以避開高峰用水，起調峰作用；二是避免了普通水箱的零壓力泄水，對管網壓力是一個很好的保護作用。

2. 華振智能化箱式泵站運行可靠性：當用水高峰時，或自來水停水時，由水箱供水，大大提高用戶用水的可靠性，完全符合自來水供水規范。

3. 華振智能化箱式泵站控制系統先進：建立遠程監控系統，隨時監控設備運轉情況。該系統采用了一款新型的遠科供水專用供水控制器和相應配套的一體化文本顯示器（HMI）外加GSM通信模塊組成的無線監控文本顯示。該系統使原來控制系統全面開放升級，從原來的獨立單元升級成具有通訊功能的控制系統，文本顯示器與PLC集成一體化，PLC與GSM通信模塊能過RS232通信口連接，實現系統的通訊化，由于GSM通信模塊與現行移動通信網絡接軌，使客戶即使遠離控制現場，只要他身處無線移動通信網絡信號覆蓋的地方，就可時時了解系統信息，利用手機發送命令修改系統功能參數，甚至控制系統運行，真正意義實現了最簡捷便利的系統遠程監控。

4. 華振智能化箱式泵站環保無污染：此成套設備中水箱、水泵、管路及閥門等涉水材料均采用食品級不銹鋼材料，密封供水，不會產生二次污染，衛生環保。

智能化箱式泵站節能：

湖南華振，您身邊的供水專家！

咨詢熱線：13787023575   在線QQ: 6544151054（小張）

1.當自來水壓力能滿足用戶用水要求，增壓泵通過變頻控制處于休眠狀態；當非高峰用水時，自來水壓力又達不到用戶用水壓力，水泵可以在自來水水壓（0.2—0.5MPa）的基礎上疊加增壓，差多少，補多少，充分利用余壓，節約電能。節能效果顯著。

智能化箱式泵站設備工作原理:當公共供水管網≤0.2Mpa時(可自由設定0.2—0.4Mpa)無負壓裝置關閉，無負壓進水裝置打開，由水箱供水，反之當公共供水管網壓力≥0.2Mpa時，延時10分鐘(時間可調整)無負壓裝置打開，無負壓進水裝置關閉，由公共供水管網供水。無負壓水箱內存儲的水，通過智能控制，每6小時循環一次，確保水質新鮮、純凈。

2.無負壓水箱內的變頻泵以一定的轉速運行，利用自來水原有的壓力實現疊加，能確保用戶所需的壓力和壓力恒定。遠科箱式泵站的進水口與無負壓裝置和無負壓進水裝置連接，通過無負壓裝置的開啟與停止達到自來水管網不產生負壓，在無負壓裝置起停的同時，無負壓進水裝置會做出與無負裝置相反的動作。

3.自來水管網停水無負壓裝置自動關閉，水箱的無負壓進水裝置自動打開，由水箱供水。當水箱液位低至一定程度時，無負壓進水裝置自動關閉，設備自動停機，復電時自動投入運行。

智能化箱式泵站主要技術參數:

湖南華振，您身邊的供水專家！

咨詢熱線：13787023575   在線QQ: 6544151054（小張）

技術參數

■流量范圍                  0—600 m3/h

■壓力范圍                  0—2.0MPa

■控制水泵單臺電機功率      ≤180KW

■壓力調節精度              ≤0.01MP

■環境溫度                  0～+40℃

■相對濕度                  90%以下(電控部分)

■電源                      380V×(1+10%)50Hz+2Hz

智能化箱式泵站技術創新點:

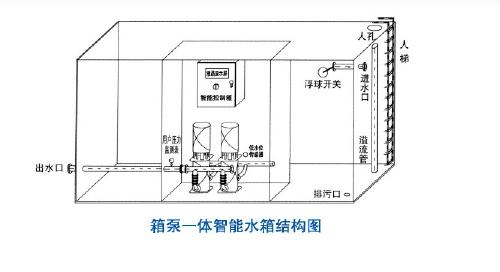

1、華振智能化箱式泵站是將自來水管道供水系統中使用的水箱和水泵等聯為一體，使水泵、控制柜、無負壓裝置等設備置于水箱中，通過水箱隔板使設備與水箱中的水隔離。由于水泵放置在水箱內（使用專用低噪音屏蔽泵）大大減少了設備的噪音。

2、變頻泵進水口與無負壓裝置和無負壓時水裝置連接。壓力充足時，無負壓裝置自動開啟，直接由市政管網供水，經過加壓泵實現疊加增壓給用戶供水。當無負城市裝置探測到市政管網壓力下降時，無負壓進水裝置立即啟動，無負壓裝置關閉。此時用戶管道直接由加壓泵從水箱內抽水補壓，確保用戶管道的壓力充足。

3、 水箱入口處采用了智能化的電磁閥來控制進水壓力及水位。當管網壓力下降加壓泵從水箱取水時，可通過智能控制，當水箱水位低于一定液位時，再打開電磁閥從管網中放水，此時保證取水口一定的壓力，此措施一可以避開高峰用水，起調峰作用，二是避免了普通水箱的零壓力泄水，對管網壓力是一個很好的保護作用。

4、 此成套設備中水箱、水泵、管路及閥門等涉水材料均采用食品級不銹鋼材料，不會對自來水產生二次污染，同時該設備設置智循環系統，每6個小時自動以水箱取水使用，以保證水箱的水質新鮮，衛生環保。

智能化箱式泵站的適用范圍:

湖南華振，您身邊的供水專家！

咨詢熱線：13787023575   在線QQ: 6544151054（小張）

1） 適用地域范圍：適用于城市管網壓力較充足的地區加壓給水；

2） 適用工程類型：工礦企業的生產、生活用水、自來水廠的大型給水中間加壓泵站；

3） 適用工程部位：給水二次加壓系統；

4） 其它適用范圍：新建、改建、擴建住宅樓，辦公樓、賓館、飯店等公共建筑生活用水；

5） 使用單位類型：設計單位、施工單位、監理單位。

智能化箱式泵站設備使用要求:

1、 設備使用前手盤水泵轉子，應無摩擦、卡滯現象；

2、 用500V低壓插表檢測電機絕緣，應為0.5MΩ以上；

3、 遠傳壓力表插座1、2、3（黃、藍、紅）分別接端子1、2、3�；蛴萌f用表測遠傳壓力表的電阻值，電阻值最大的為1和2，另一根為3，與3電阻值小的為1，與3電阻值大的為2。最好用萬用表檢測一下，否則接錯線將燒壞表；

4、 遠傳壓力表應安裝至用戶管網上，出口止回閥后的總管上；

5、 控制儀表及線路無損壞；

6、 變頻柜送電后，嚴禁先動變頻器參數；

7、 打開水泵排氣閥，排除氣體；

8、 本系統第一次啟動或維護、維修后，起動時應打開進水閥，關閉出口閥門；檢查系統各處是否有瀉漏。如有應將瀉漏排除后再進行啟動；

9、 首先檢查水泵在自動時水泵轉向，如為反轉則對調電源進線任意兩相線線位；再轉到手動起動每臺泵，如為反轉同樣對調水泵電機線；

10、 手動逐臺啟停水泵，檢查水泵運轉無異�，F象；

11、 無異常后將設備處于自動控制狀態
