ZW型自吸式無堵塞排污泵結構圖紙：
新聞65ZW40-25化糞池泵型號齊全
NYP系列高粘度泵具有內齒的驅動齒輪（外轉子）帶動內轉子在全封閉的泵體內作同方向轉動，泵體和前蓋的月牙板使吸入口和排出口隔開。轉動時在吸入口形成負壓，液體被吸入，轉子將液體帶到排出口，受壓排出泵體，完成了液體的輸送。由于高粘度泵輸送的介質粘度較高，為減小流動阻力，提高泵的吸液能力，必須對介質進行加熱或保溫。通常采用電熱元件加熱，可使粘性液體受熱均勻。若溫度波動不大，輸送的高粘度液體容易發生降解時，建議采用流體加熱方式，特別是排量大的齒輪泵。

結構及工作原理

      ZW系列自吸式無堵塞排污泵，主要由泵體.葉輪、后蓋、機械密封、泵軸、軸承座、進口閥、氣液分離管、加水閥門、迸、排接管等組成。泵的結構見圖。

     泵的工作原理：泵體內設有儲液腔，并通過上方的回流孔和下方的循環孔與泵工作腔相通，構成泵的軸向回流外混式系統。泵停止工作后.泵內腔已儲有一定容積的 液體。當泵起動，泵內的儲液在葉輪的作用下，夾帶著空氣被向上??出.液體通過氣液分離管的網格回流到工作腔，氣體被排出泵外，使泵內形成一定的真空度， 達到自吸

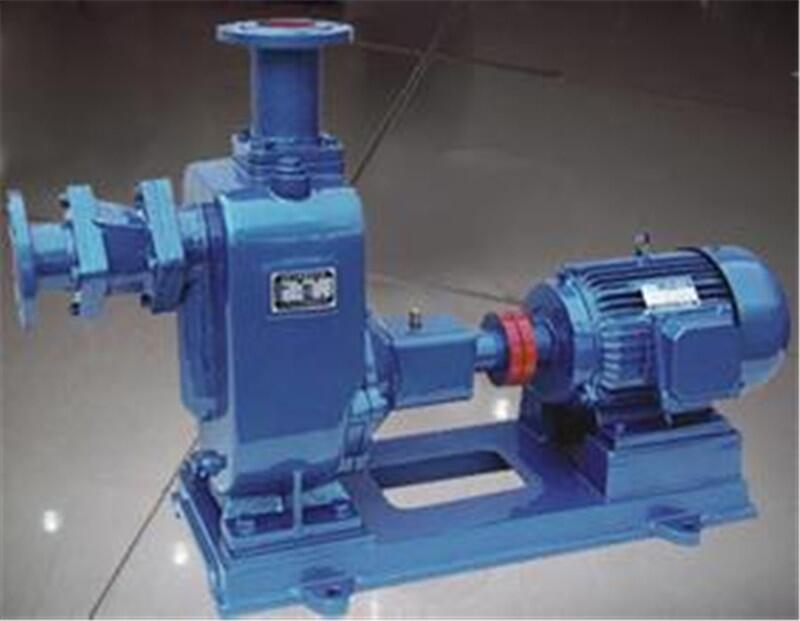

一、ZW型自吸式無堵塞排污泵產品概述

??? ZW自吸式無堵塞排污泵，又稱固液泵或雜質泵。是集自吸泵和無堵塞排污泵功能于一體，采用軸向回流外混式，水力設計獨特，
葉輪是縮在單獨的葉輪室內，連接葉輪室的是壓水室，當葉輪旋轉時，泵內液體產生強烈的軸向渦流作用，使進口造成真空，出口產
生揚程。因而雜質可以從壓水室排出，所以它的流道是完全暢通的，其排污效果是其它自吸式排污泵無可比擬的。通過泵體、葉輪流
道的獨特設計，即可像一般自吸式清水離心泵那樣不需要安裝底閥和灌引水，又可吸排含有大顆粒固本和長纖維雜質液體。
ZW無堵塞自吸排污泵與國內同類產品相比，具有結構簡單、自吸性能好、排污能力強、節能，使用維修方便等特點。
ZW無堵塞自吸式排污泵在排污泵系列產品中屬國內。各項技術性能指標居國內，達到先進水平，具有廣闊的應用市
場和發展前景
ZW排污自吸泵可廣泛適用于市政排污工程、河塘養殖、輕工、造紙、紡織、食品、化工、電業、石油、礦山等企業輸送
固體顆粒、纖維、漿料和混合懸浮等介質是的雜質泵。

新聞65ZW40-25化糞池泵型號齊全
優點是投資少，經濟環保，缺點是加熱不均勻，但可以外置其他設備彌補這些缺點。產品名稱：恒奧佳蒸汽加熱反應釜適合領域：廣泛應用于石油、化工、食品、、農藥、科研等行業，用業完成聚合、縮合、硫化、烴化、氫化等化學工藝過程，出及有機染料和中間體許多工藝過程的反應設備。產品名稱：恒奧佳不銹鋼反應釜適合領域：適用于石油、化工、、冶金、科研、大專院校等部門進行高溫、高壓的化學反應試驗，對粘稠和顆粒的物質均能達到高攪拌的效果.產品名稱：不飽和聚酯樹脂全套設備適合領域：用于生產不飽和聚酯樹脂、酚醛樹脂、環氧樹脂、ABS樹脂、油漆的關鍵設備。

二、ZW型自吸式無堵塞排污泵使用注意事項：

     1.吸入管路越短越好，長不超過10M。 　　
     2.此泵若用于抽吸較稠較粘的漿液后，需清洗泵腔，防止泵內留下沉淀物。 　　
     3.自吸泵次使用，仍需將泵腔灌滿水。 　　
     4.常規運行3000小時后，需對水泵進行拆檢保養，必要時更換不宜再用的易損件。
     5.此泵可定做直聯式，同心度高，穩定性增強，亦更為經濟，不過維修稍嫌麻煩。
     6.環境溫度≤45℃，介質溫度≤60℃。
     7.介質PH值鑄鐵泵為6～9，不銹鋼自吸泵為1～14。
     8.通過顆粒直徑為自吸泵口徑的60%，纖維長度為口徑的5倍。
     9.介質中雜質總重量不超過介質總重量的15%，介質比重不超過1240千克/立方米。



ZW自吸式無堵塞排污泵使用范圍:

1環境溫度≤45℃，介質溫度≤60℃。

2.介質PH值鑄鐵泵為6~9，不銹鋼泵為2~13。

3.通過顆粒直徑為泵口徑的60%，纖維長度為口徑的5倍。

4.介質比重不超過1240千克/立方米

5.自吸高度不能超過規定值4.5-5.5米，吸入管長度為10米
