上海乙諦精密機械有限公司是國內(上海)專業生產脹套,漲套,漲緊套,脹緊套,漲緊聯結套,脹緊聯結套,免鍵軸套,采用國際標準(ISO),設備精良,技術力量雄厚,生產工藝先進,價格合理,服務周到！
本公司產品廣泛用于：紡織機械、包裝機械、印刷機械、食品機械、冶金機械、礦山機械、輕工機械、重型機械、農業機械、建筑等各個機械制造領域。

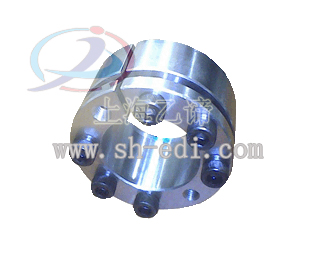

型號：Z3型
咨詢/訂購示例： 1.型號-內徑+外徑 內徑d=20mm、外徑D=47mm
Z3-20*47
2.不知型號：需提供“內徑、外徑、高度”
本廠Z3型脹緊套的尺寸與參數（JB/T7934-1999)
|
|
|
產品型號:
|
Z3型
|
原產地:
|
上海
|
|
基 本 尺 寸
|
額定負荷
|
脹套與軸
結合面上
的 壓 力
Pf
N/mm2
|
脹套與輪
轂結合面
上的壓力
Pf′
N/mm2
|
螺釘的
擰 緊
力 矩
MA
N·m
|
重 量
kg
|
|
型號
|
d
|
D
|
L
|
L1
|
L2
|
d1
|
n
|
軸向力F1
KN
|
轉 矩
M1
KN·m
|
|
mm
|
|
Z3-20X47
|
20
|
47
|
37
|
31
|
21.7
|
M6
|
4
|
30
|
0.30
|
287
|
90
|
17
|
0.29
|
|
Z3-22X47
|
22
|
47
|
0.33
|
260
|
90
|
0.27
|
|
Z3-25X50
|
25
|
50
|
5
|
35
|
0.44
|
287
|
106
|
0.30
|
|
Z3-28X55
|
28
|
55
|
0.49
|
256
|
96
|
0.36
|
|
Z3-30X55
|
30
|
55
|
0.53
|
239
|
96
|
0.34
|
|
Z3-35X60
|
35
|
60
|
45
|
0.81
|
246
|
106
|
0.38
|
|
Z3-40X65
|
40
|
65
|
0.94
|
215
|
98
|
0.41
|
|
Z3-45X75
|
45
|
75
|
46
|
38
|
25.3
|
M8
|
6
|
80
|
1.86
|
283
|
134
|
41
|
0.70
|
|
Z3-50X80
|
50
|
80
|
2.07
|
255
|
126
|
0.76
|
|
Z3-55X85
|
55
|
85
|
7
|
90
|
2.54
|
270
|
138
|
0.82
|
|
Z3-60X90
|
60
|
90
|
2.77
|
247
|
130
|
0.88
|
|
Z3-65X95
|
65
|
95
|
8
|
105
|
3.58
|
261
|
141
|
0.94
|
|
Z3-70X110
|
70
|
110
|
60
|
50
|
33.4
|
M10
|
7
|
140
|
5.10
|
244
|
128
|
83
|
2.10
|
|
Z3-75X115
|
75
|
115
|
5.46
|
228
|
119
|
2.20
|
|
Z3-80X120
|
80
|
120
|
5.85
|
214
|
112
|
2.30
|
|
Z3-85X125
|
85
|
125
|
8
|
175
|
7.45
|
230
|
129
|
2.40
|
|
Z3-90X130
|
90
|
130
|
7.90
|
217
|
124
|
2.60
|
|
|
Z3-95X135
|
95
|
135
|
10
|
205
|
9.90
|
257
|
149
|
2.70
|
|
Z3-100X145
|
100
|
145
|
68
|
58
|
40.8
|
220
|
11.00
|
192
|
114
|
3.70
|
|
Z3-105X150
|
105
|
150
|
11.55
|
210
|
114
|
3.90
|
|
Z3-110X155
|
110
|
155
|
12.10
|
175
|
107
|
4.00
|
|
Z3-120X165
|
120
|
165
|
12
|
260
|
15.70
|
192
|
120
|
4.30
|
|
Z3-125X170
|
125
|
170
|
M12
|
10
|
320
|
17.50
|
189
|
120
|
145
|
4.80
|
|
Z3-130X180
|
130
|
180
|
20.70
|
188
|
120
|
5.90
|
|
Z3-140X190
|
140
|
190
|
22.50
|
175
|
114
|
6.30
|
|
Z3-150X200
|
150
|
200
|
77
|
65
|
45.4
|
12
|
380
|
28.50
|
196
|
130
|
6.70
|
|
注：Z3型脹緊聯結套螺釘的機械性能等級為12.9級。
|
|
|
|
|
