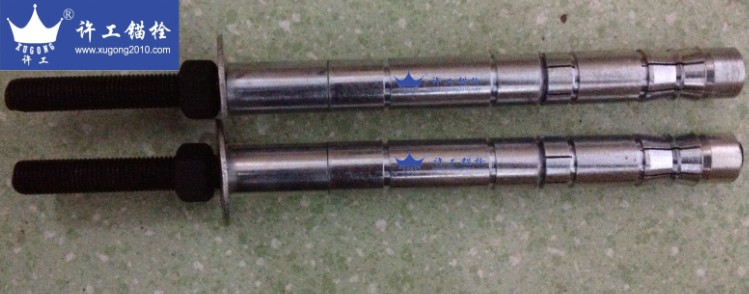

許工機械擴切底錨栓產品說明

適用基材：各種強度混凝土及裂縫混凝土、天然硬質石材。

􀁺 外觀精致、結構簡單，具有良好的耐磨、抗腐蝕性能
􀁺 耐高溫性強于化學錨栓
􀁺 鎖鍵效應擴底系統，效果如同預埋螺栓
􀁺 安裝便捷、雙開自鎖切底設計---把承載力有限的線面轉換成柱面，效果如同雙預埋螺栓反向安裝
􀁺 錨固無膨脹應力，適用于小邊距、小間距安裝固定
􀁺 強度高、性能穩定、使用壽命長
􀁺 拉拔力大、抗疲勞、抗震動、安全可靠，通過施加扭矩產生機械鎖鍵效應，達到擴底效果，使其安全可靠地錨固在基材中，起到高強錨固的作用
􀁺 自切底系統，可不需專用切底工具，操作便捷，擴孔快速、規則
􀁺 可安全、方便拆除

􀁺 國家建筑材料測試中心檢驗報告

【安裝方法】詳見附圖

(1)穿透式安裝（如A 型安裝）
1、確定有效錨固深度，用沖擊鉆頭在混凝土基材上打孔
2、打完孔后用氣泵或手動氣筒清理干凈孔中的灰塵和沙粒
3、使用專用沖擊套筒或手拿錨栓，將錨栓插入連接件預留孔
4、采用扭矩扳手擰緊錨栓，錨栓頭部受扭矩扳手軸向作用力逐漸脹開，自切底鎖鍵開始擴底，當錨栓體沿軸向達到設定位移值時，表明型腔孔已擴完，中部自鎖部位脹開，形成自鎖效果。
5、扭矩扳手力矩達到設計值時，即安裝完畢

(2)預置式安裝（如B 型安裝）
1、確定有效錨固深度，用沖擊鉆頭在混凝土基材上打孔
2、打完孔后用氣泵或手動氣筒清理干凈孔中的灰塵和沙粒
3、使用專用沖擊套筒或手拿錨栓，將錨栓插入型孔，再卸下墊片和六角螺母。
4、將被連接件安裝好，放上墊片和螺母，采用扭矩扳手擰緊錨栓，錨栓頭部受扭矩扳手軸向作用力逐漸脹開，自擴底鎖鍵開始擴底，當錨栓體沿軸向達到設定位移值時，表明型腔孔已擴完，中部自鎖部位脹開，形成自鎖效果。
5、扭矩扳手力矩達到設計值時，即安裝完畢。
