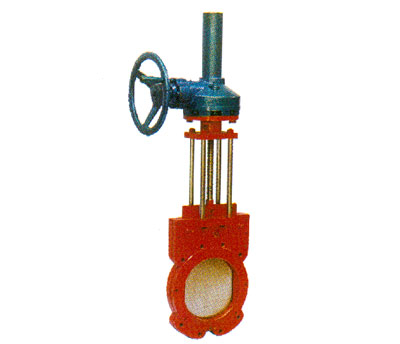

PZ573X傘齒輪傳動對夾式漿液閥

PZ573X傘齒輪傳動對夾式漿液閥

產品價格：￥1800（人民幣）

規格：100

發貨地：浙江溫州甌北

品牌：

最小起訂量：1臺

QQ洽談點擊詢價進入商鋪

永嘉縣巨晨閥門有限公司

誠信商家

會員級別：

金牌會員

認證類型：企業認證

企業證件：通過認證

認證信息：永嘉縣巨晨閥門有限公司

商鋪名稱：永嘉縣巨晨閥門有限公司

聯系人：朱保華（0）

聯系手機：

固定電話：

企業郵箱：463805860@qq.com

聯系地址：溫州市永嘉縣甌北工業區

郵編：32500

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

PZ573X傘齒輪傳動對夾式漿液閥產品性能參數

Z573X-6、Z573X-10 型鑄鐵錐齒輪傳動對夾式漿液閥主要性能參數
型號	PN	工作壓力/MPa	適用溫度/℃	適用介質
Z573X-6	6	0.6	120	煤漿、糖漿、紙漿、泥漿、污水礦渣等
Z573X-10	10	1.0	120	煤漿、糖漿、紙漿、泥漿、污水礦渣等

PZ573X傘齒輪傳動對夾式漿液閥產品零部件材料

Z573X-6、Z573X-10 型鑄鐵錐齒輪傳動對夾式漿液閥零部件材料
型號	材料
	閥體	閘板	閥體密封圈	閥桿	支架	填料
Z573X-6	灰鑄鐵	鉻鎳鉬鈦不銹鋼	合成橡膠或聚四氟乙烯	鉻不銹鋼	碳素鋼	聚四氟乙烯
Z573X-10

PZ573X傘齒輪傳動對夾式漿液閥產品外形及結構尺寸

Z573X-6、Z573X-10 型鑄鐵錐齒輪傳動對夾式漿液閥主要外形及結構尺寸（mm）
DN	L		D1	D2	H	L0	D0	M
DN	PN6	PN10	D1	D2	H	L0	D0	M
50	40		100	125	300	400	250	M16
65	40		120	145	310	400	250	M16
80	40		135	160	335	400	250	M16
100	50		155	180	390	400	250	M16
125	50		185	210	430	400	250	M16
150	60		210	240	505	400	250	M20
200	60		265	295	570	400	250	M20
250	70		320	350	715	420	300	M20
300	70	80	368	400	820	420	300	M20
350	80	90	428	460	920	420	300	M20
400	80	120	482	515	1050	420	300	M22
450	90	120	532	565	1160	420	300	M22
500	100	130	585	320	1270	420	300	M22
600	100	140	685	725	1520	420	300	M27
700	100	140	800	840	1750	420	300	M27
800	120	150	905	950	1990	420	300	M30
900	120	150	1005	1050	2200	420	300	M30

      本廠生產的新型手動、電液動、傘齒輪閥是在吸收和消化國內外先進閥體技術基本上對閥體結構、密封形式、驅動裝置及電氣控制方面作了進一步更新。產品結構簡單、體積小、重量輕、流阻小、介質不易在閥體內沉淀，以及安裝方便等諸多特點，同時具備手動、電液動操作功能。電氣控制方式有：行程開關控制、位置顯示儀控制，實現了機、電、儀、液一體化功能。

PZ573X傘齒輪傳動對夾式漿液閥結構形體及特征

a、閥體結構形式及密封方式本廠新型漿液閥分對夾式和整體式兩種，對夾式閥體密封采用復合材料配置的“U”型和“T”型復合結構：整體式閥體密封采用“0”型復合密封結構，克服了原對夾式漿液閥采用“U”型密封墊受力后移易位和變形、介質外泄等特點。閘板采用刀型結構，解決了灰漿沉淀在密封槽內而使閥門關閉不嚴、外泄漏等問題。

b、驅動裝置
手動裝置：操作簡單，適用于力矩較小閥門。

電液動裝置：適用于力矩較大，力和速度可調，可任意位置瑣定的閥門裝置。

適用介質

采礦、鋼鐵工業——用于煤漿、濾渣漿等。
凈化裝置——用于廢水、泥漿、污物及帶有懸浮物的澄清水。
造紙工業——用于任何濃度紙漿、料水混合物。
制糖工業——用于天才洗滌、糖漿、榨汁、果汁等。
食品工業——用于洗滌和沖洗設備，糧食輸送設備及麥芽糖等。
電站除灰——用于灰渣漿。

PZ573X傘齒輪傳動對夾式漿液閥執行標準;

設計制造：JB/T 8691-98
結構長度：GB/T 15188.2-94
法蘭連接尺寸：GB/T 9113-2000
閥門檢查和試驗：GB/T 13927-92
