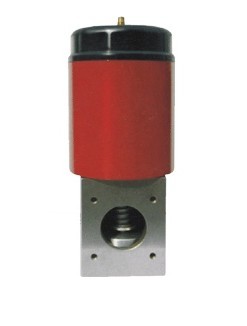

電磁真空帶充氣閥主要技術性能
| 適用范圍： | 105~10-2Pa |
| 閥門漏率： | ≤6.7x10-3 Pa.L/S |
適用溫度： |
-30~+50℃ |
| 線圈溫升： | ≤65℃ |
| 開閉時間： | ≤3s |
| 電源電壓： | 220v±10%/50Hz |
| 功 率： | 15w-40w |
| 工作頻次： | ≤3次/分鐘 |
| 峰值電流： | 0.2A(DN25-DN40), 2A(DN50-DN80) |
| 維持功耗： | 12w,40w(DN25-DN40), ≤12w(DN50-DN80) |
電磁真空帶充氣閥主要零件材料
閥體：碳鋼. 閥板：鋁合金
密封圈：丁腈橡膠
電磁真空帶充氣閥外形及連接尺寸(mm)(JB919)
型號及外形尺寸、性能參數
型號
|
通徑(DN)
|
外形尺寸
|
性能參數
|
備 注
|
匹配機械
泵型號 |
|||||||
ΦD
|
H
|
bxb
|
ΦD1
|
n-d
|
h
|
h1
|
漏氣率
(Pa.L/S) |
連接標準
|
||||
DDC-JQ16A
|
16
|
68
|
170
|
48x48
|
42
|
4-M5
|
56
|
99
|
6.7x10-4
|
JB919
法蘭標準 |
1.輸入電源220V,50Hz
2.適用壓力范圍105～ 1x10-2Pa 3.閥可以長期工作 4.線圈溫升≤65℃ 5.閥體材料:碳鋼鍍鎳 6.密封材料:丁腈橡膠 |
2XZ-0.5/1
|
DDC-JQ25A
|
25
|
82
|
199
|
58x58
|
55
|
4-M6
|
70
|
113
|
2XZ-2/4
|
|||
DDC-JQ32
|
32
|
92
|
222
|
68x68
|
64
|
4-M6
|
80
|
129
|
2XZ-4
|
|||
DDC-JQ40
|
40
|
110
|
240
|
80x80
|
70
|
4-M6
|
88
|
135
|
2XZ-8
|
|||
DDC-JQ50A
|
50
|
125
|
290
|
95x95
|
90
|
4-M8
|
112
|
170
|
2X-15
|
|||
DDC-JQ65
|
65
|
134
|
340
|
112x112
|
105
|
4-M8
|
130
|
174
|
2X-30A
|
|||
DDC-JQ80
|
80
|
165
|
367
|
140x140
|
125
|
4-M8
|
150
|
202
|
2X-70A
|
|||
DDC-JQ100
|
100
|
-
|
399
|
-
|
145
|
8-Φ9
|
-
|
-
|
||||
DDC-JQ150
|
150
|
-
|
684
|
Φ220
|
195
|
8-Φ12
|
-
|
-
|
||||
