1、 型號及名稱：

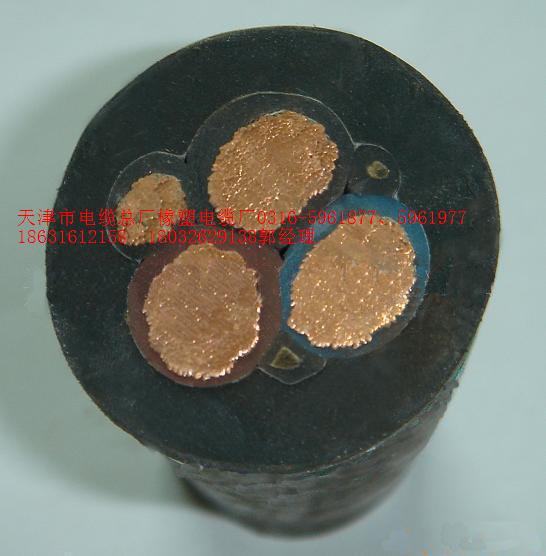

UGF-6000V礦用橡套軟電纜

UG-6000V礦用橡套軟電纜

2、執行標準：TL/J30-94

3、UGF電纜用途：交流額定電壓6kv及以下移動配電裝置及礦山采掘機械；起重運輸機械用銅芯橡皮絕緣橡皮護套軟電纜。

4、使用特性： 電纜的額定電壓為6kv；

電纜的長期工作溫度為+65℃。

電纜的最小彎曲半徑為電纜直徑的6倍。

電纜護套采用的氯丁膠或以氯丁膠為主的混合橡皮，耐油性和不延燃性不作考核。

5、電纜的規格應符合下表規定



               導體結構   主芯厚    地芯厚   護套厚      標稱外徑     主芯電阻

UGF  3*6+1*6    84/0.30    4.5     1.4    6.0    40.3     3.30

UGF  3*10+1*10  84/0.40    4.5     1.6    6.0    43.8     1.91

UGF  3*16+1*16   126/0.40   4.5    1.6     6.0     46.8      1.21

UGF  3*25+1*16   196/0.40   4.5    1.6    6.0    49.3     0.78

UGF  3*25+1*16   276/0.40   4.5     1.6    6.0    52.0     0.554

6、技術性能：

20℃時導體直流電阻見上表。

成品電纜線芯間的絕緣電阻，換算到長度1km，溫度為20℃，應不小于100兆歐。

成品電纜的主線芯間及主線芯與接地線間，應能經受交流50赫茲15000伏電壓試驗5分鐘不擊穿。

7、交貨要求：

電纜的交貨長度應不小于100m,允許長度不小于20m

短段電纜交貨，其交貨數量應不超過交貨總長度的10％

長度計量誤差應不超過±0.5％。
