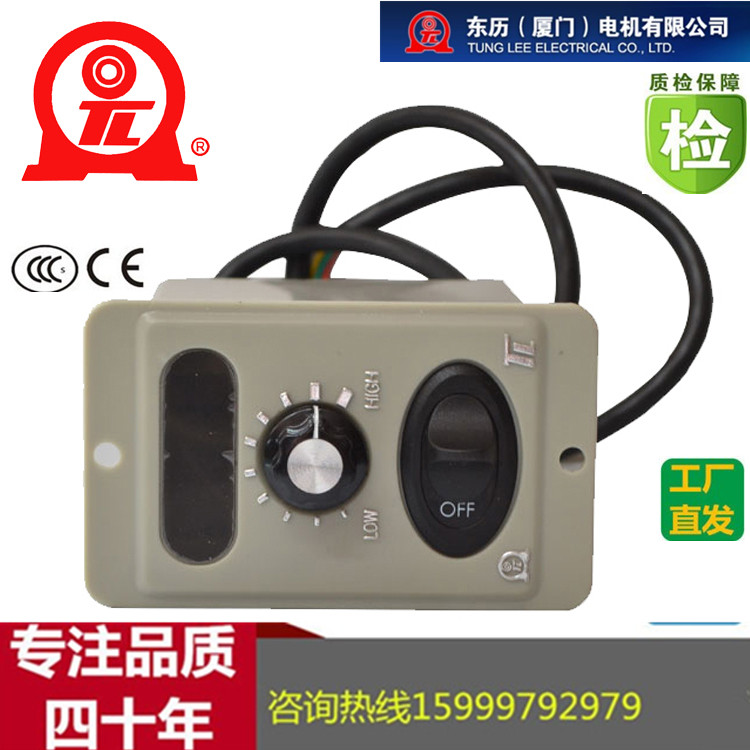

東歷控制器（調速器）:US315-02

馬力HP:15W

電壓V:單相210~240V

可配變速電機(電動機、馬達）:M315-402

可配制動器（剎車器）制動調速電機（電動機、馬達）：M315-402B

控制器型號種類二（1）標準型：US315-02（2）制動型（電磁制動器）：US315-02B 額定頻率（50Hz/60Hz)

可按需選擇變速、制動、轉換正、反轉、慢速起動、慢速減速等多種復雜的運轉程序。

內部備有轉速傳感器,實行回授控制,因此電源頻率有變化,其規定轉速絕無變化。

東歷（廈門）電機有限公司 US系列電動機控制器使用說明                                                                                   A.性能簡要說明 1.本產品采用工業級MCU芯片，用計算機語言對電動機運行進行指令性驅動控制。                                                                                                                                                            2.本產品采用讀取反饋脈沖信號的方式進行電路設計。克服傳統采用電壓式反饋造成的電動機溫升帶來的電機速度漂移的缺陷。                                                                                                                                                             3.電動機運行速度90rpm-1450rpm可設定。                                                                                                         4. 6、7輸出端口配合CW、CCW，可以自由進行反向切換。組合外部繼電器，亦可實現配合機械剎車進行使用。（一）選擇COM與CCW短接，則電動機作順時針運轉。（二）選擇COM與CCW短接，則電動機作逆時針運轉。                                                                                                                                                           5. 6、7輸出端口，屬于低壓啟�？刂贫丝�。方便與PLC接駁。                                                                                                                                                             6.具備停機防護功能。電動機連接線開路、電動機堵轉，會進行停機處理，此時指示燈會閃爍。請及時處理故障。                                                                                                                                                            7.工業級EMC防護測試通過。                                                                                                                       8.EFT電子抗干擾測試通過。                                                                                                                             9.控制板已作三防（防塵、防潮、防靜電）處理。使用注意事項1.本產品使用環境溫度-10℃~+40℃，相對濕度小于75%。                                                                                                                                                         2.使用本產品時，切勿在400rpm運行條件下帶強負載。                                                                                         3.使用正反向切換時，需等電動機停止運轉后方可變更之，切勿使用CW、CCW直接切換方向使用。                                                                                                                                                            4.電動機輸出線，有斷開和接觸不良時，指示燈報警有閃爍。請及時檢查電動機連接線，排除故障。                                                                                                                                                             5.電機輸出線切勿擅自切斷，以作啟停和切換方向使用。                                                                                       6.電動機本體溫度異常時，請及時切斷電源，進行故障排除。                                                                                 7.使用本產品勿接近水、油、太大灰塵及陽光直射之場合。
