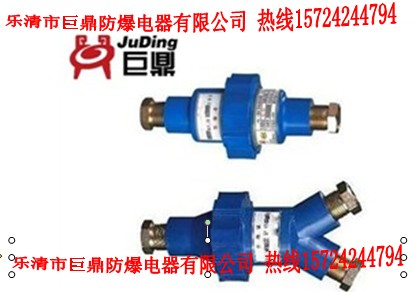

KC4本安型電路連接器（二通、三通）

本安型電路連接器，電纜連接器，本安分線盒，KC4連接器，礦用本安電路用電纜連接器
        一、概述
        礦用本安電路用電纜連接器，是根據Q/HX004-2007標準生產的。是本安型煤礦通訊系統化電纜的專用連接裝置，該連接器具有體積小，重量輕，連接方便，安全可靠等特點，主要適用于煤礦中有振動、沖擊、淋水及有煤塵與瓦斯等爆炸性氣體混合物的場合。
        本連接器具有二條和四條通道，可作一對或二對本安型通訊電纜的連接，三通五對可接五條等。

        二、型號含義


        防爆型式：礦用本質安全型。
        防爆標志：ExibⅠ。

        三、技術參數
        1、主要技術指標：
        環境溫度-10℃-+40℃；
        相對溫度：≤95%（+25℃時）
        無激烈振動，沖擊和有濺水、煤塵與瓦斯等爆炸性氣體混合物的環境中工作。
        2、主要參數
        額定電壓  60V，
        額定電流  3A；
        接觸電阻不大于0.01Ω（常態），絕緣電阻不小于100MΩ，
        可連接電纜直徑6mm≤D≤12mm。
        可連接導線直徑D≤3mm。

        四、結構特征：
        1、外殼由酚醛膠布料壓制而，部件采用金屬，其余墊圈、密封圈為塑料件，橡膠件。
        2、外形尺寸  D50mm×144mm；重量150g。

        五、安裝使用
        1、擰開中間連接套，撥出接插壓線裝置。
        2、旋下電纜壓緊螺母，取出密封圈和墊片。
        3、根據連接電纜外徑，選用相應規格的密封膠圈，也是連接器進出口的內徑，有6mm,8mm,10mm,12mm四種（在訂貨時應注意連接電纜的外徑）而確定。
        4、將連接電纜導線串上壓緊螺母，墊片和密封圈，分別插入連接座。
        5、剝開電纜導線頭，插入接線柱，并擰緊壓接螺釘。
        6、將接插裝置套上中間密封圈墊圈，按同一定位糟插好，并擰緊中間連接套。
        7、用板頭擰緊電纜壓緊螺母。
        8、檢查引線或連接是否牢固。
        9、該連接器可放置于如意位置。

        KLC-4  礦用本安電路用電纜連接器
        一、概述
        KLC-4  礦用本安電路用電纜連接器，是根據Q/HX004-2007標準生產的。是本安型煤礦通訊系統化電纜的專用連接裝置，該連接器具有體積小，重量輕，連接方便，安全可靠等特點，主要適用于煤礦中有振動、沖擊、淋水及有煤塵與瓦斯等爆炸性氣體混合物的場合。
        本連接器具有二條和四條通道，可作一對或二對本安型通訊電纜的連接，三通五對可接五條等。

        二、型號含義


        防爆型式：礦用本質安全型。
        防爆標志：ExibⅠ。

        三、技術參數
        1、主要技術指標：
        環境溫度-10℃-+40℃；
        相對溫度：≤95%（+25℃時）
        無激烈振動，沖擊和有濺水、煤塵與瓦斯等爆炸性氣體混合物的環境中工作。
        2、主要參數
        額定電壓  60V，
        額定電流  3A；
        接觸電阻不大于0.01Ω（常態），絕緣電阻不小于100MΩ，
        可連接電纜直徑6mm≤D≤12mm。
        可連接導線直徑D≤3mm。

        四、結構特征：
        1、外殼由酚醛膠布料壓制而，部件采用金屬，其余墊圈、密封圈為塑料件，橡膠件。
        2、外形尺寸  D50mm×144mm；重量150g。
