 產 品 說 明

1．接地線概述：

接地線由絕緣操作桿、導線夾、短路線、接地線、接地瑞子、匯流夾、接地夾等組成，導線夾、接地夾均采用優質鋁合金壓鑄,強度高,再經表面處理使線夾表面不宜氧氣。操作棒用進口環氧樹脂精制成彩色管，絕緣性能好，強度高、重量輕、色彩鮮明、外表光滑。接地線可分為分相式接地線、合相式接地線。使用電壓不同，有單節式、多節式操作棒。短路接地電線有變電用、線路用。

2．35KV接地線的分類：

（1）按照使用環境可分為：室內母排用（平口螺旋式接地線，手握式接地線）和戶外線路用（雙簧卡口式接地線，圓口螺旋式接地線）

（2）按照接地方式可分為：合相式和分相式。

3．35KV接地線技術要求：

（一）35KV接地線外觀尺寸

1．標稱截面：25mm2

2．總根數：810

3．平均直徑（mm）：0.2mm

4．計算截面：（mm2）：25.43

7．金屬接頭部分長度：50 mm

8．節數：1

9．桿徑：30mm



4．35KV接地線的常用配置：

（1）母排型：

操作桿規格：1.5m*3根，外徑Ф30mm，操作桿長度和外徑可根據用戶需求定制。

銅線規格： 線徑：25mm，3*1m+10m合相式。長度和線徑可根據用戶需求定制。

（2）線路型：

操作桿規格：1.5m*3根，外徑Ф30mm，操作桿長度和外徑可根據用戶需求定制。

銅線規格： 線徑：25mm，3*1m+10m合相式。長度和線徑可根據用戶需求定制。

產 品 說 明

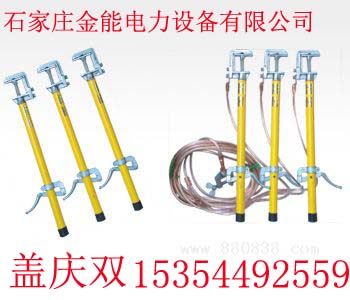

高壓接地線



高壓接地線作用：

　　高壓接地線是用于線路和變電施工，為防止臨近帶電體產生靜電感應觸電或誤合閘時保證安全之用。

高壓接地線結構：

　　攜帶型高壓接地線由絕緣操作桿、導線夾、短路線、接地線、接地瑞子、匯流夾、接地夾。



高壓接地線制作工藝：

　　導線夾、接地夾是采用優質鋁合金壓鑄成形；操作棒采用環氧樹脂彩色管，絕緣性能好，強度高、重量輕、色彩鮮明、外表光滑；接地軟銅線采用多股優質軟銅線絞合而成，并外覆柔軟、耐高溫的透明絕緣護層，可以防止使用中對接地銅線的磨損，銅線達到疲勞度測試需求，確保作業人員在操作中的安全。



 高壓接地線分類：

　�。�1）高壓接地線按照使用環境可以分為：室內母排型接地線（JDX-NL）和室外線路型接地線（JDX-WS）。

　�。�2）高壓接地線按照電壓等級可分為：10KV接地線，35高壓接地線，110KV接地線，220KV高壓接地線，500KV高壓接地線



高壓接地線技術參數：

　�。�1）10KV高壓接地線 絕緣桿部分長度：700 mm 握手部分長度：300 mm 金屬接頭部分長度：50 mm 節數：1 桿徑：30mm 總長（不包括線夾）：1050 mm

　�。�2）35KV接地線 標稱截面：25mm2 總根數：810 平均直徑（mm）：0.2mm 計算截面：（mm2）：25.43 金屬接頭部分長度：50 mm 節數：1 桿徑：30mm

　�。�3）110KV高壓接地線 標稱截面：35mm2 總根數：1136 平均直徑（mm）：0.2mm 計算截面：（mm2）：35.67 絕緣桿部分長度：1360 mm 握手部分長度：700 mm 金屬接頭部分長度：140 mm 節數：2 桿徑：30mm 總長（不包括線夾）：2200 mm



高壓接地線的使用說明

　�。�1）掛接地線時：先連結接地夾，后接接電夾；拆除接地線時，必須按程序先拆接電夾，后拆接地夾。

　�。�2）安裝：將接地軟銅線分相上雙眼銅鼻子固定在接地棒上的接電夾（接電夾有固定式和活動式）相應位置上，將接地線合相上的單眼銅鼻子固定在接地夾或地針上，構成一套完整的接地線。

　�。�3）核實接地棒的電壓等級與操作設備的電壓等級是否一致。

　�。�4）接地軟銅線有分相式和組合式，接地棒有平口式和雙簧鉤式線夾。
