一、概述

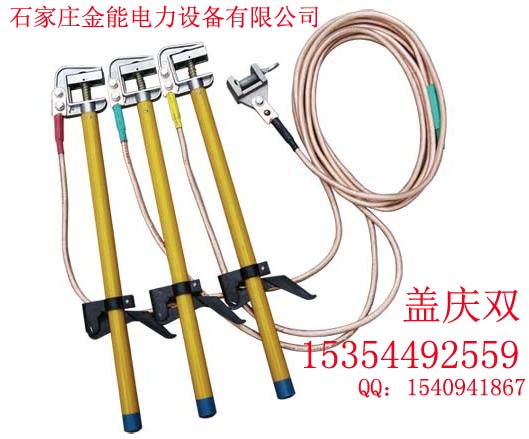

XJC(XDJ)系列攜帶型短路接地線是按能源部SD332-89技術標準,用在被檢修設備和線路上進行短路接地，目的是為了放泄余電荷，防止在來電時的危險電壓和電弧或鄰近帶電設備和線路的影響產生感應電壓，防止工作人觸電死亡或嚴重灼傷，因此要按安全工作堆積來正確選擇短路接地線懸掛數量，正確選擇懸掛地點、正確使用短路接地線，采取這些措施后，可避免危險電壓和電弧的影響
二、結構特點
1. 由導線端線夾、短路線、匯流夾、接地線、接線鼻、接地端線夾或臨時接地極以及接地操作棒等組成。
2. 導線端和接地端的線夾采用優質鋁合金壓鑄，與其配套的緊固件金屬均經鍍鎳處理。
3.接地操作棒采用絕緣性能與機械強度俱佳的高級環氧樹脂、玻璃纖維精制而成，同時對操作手柄加裝硅橡膠護套，合牢固，絕緣更為安全可靠。
4.短路線與接地線采用多股優質軟銅線絞合而成,并外覆柔軟、耐高溫的透明絕緣護層，可以防止使用中對接地銅線的磨損，確保作業人員在操作中的安全。
5.接線鼻和匯流夾與接地銅線及外護套采用壓接新工藝,軟連接可有效地防止使用時連接處銅線斷股，提高了接地線的可靠性和使用壽命。
三、接地線使用注意事項：
電業操作人員應按照電業《安全工作規程》規定的程序進行操作，先連結接地線夾，后接短路線夾；拆除接地線時，必須按程序先拆短路線夾，后拆接地端線夾。嚴格按照電業《安全工作規程》規定的程序進行接地線操作,以確保人身安全。
操作簡便，特別是彈簧壓緊式，只需往導線上一掛、一拉即可。2室內接地線:尺寸長度一般為:3×1米＋5米(其中3指接地線分相數,既有3根分叉。1.5指分相的長度。5指匯流夾到接地線夾之間接地銅線的長度)2. 導線端和接地端的線夾采用優質鋁合金壓鑄，與其配套的緊固件金屬均經鍍鎳處理。Jh系列短路接地線按照操作棒接電線夾與短路接地引導線不同分別進行分類：接地棒組成：4、線卡實用范圍大，適應不同導線截面的需要。3個人保安線:備注:接地棒絕緣桿的長度可根據用戶的要求定做按接地操作棒功能及結構分類：3按短路接地引導線分：(1) 組合式接地線。三相短路接地線經匯流夾后共同使用一條接地引導線接地。(2) 分相式接地線。每相短路接地線由獨立的引導線接地。備注：短路接地線接地引導線標稱截面有：16 mm2;, 25mm2;, 35mm2;,50mm2;,70mm2;,95mm2;可根據電壓等級及額定短路電流大小進行選擇
接地線軟銅線的知識介紹： 【直徑】16平方毫米軟銅線，25平方毫米軟銅線，35平方毫米軟銅線，50平方毫米軟銅線，75平方毫米軟銅線，90平方毫米軟銅線 【接地線標準】我公司軟銅線均按照國家標準制作。對地電阻如下：接線鼻之間測量直流電阻，對于25mm2，35mm2，50mm2，70mm2，95mm2，120mm2的各種截面，平均每米的電阻值應分別小于0.79mΩ，0.56mΩ，0.40mΩ，0.28mΩ，0.21mΩ，0.16mΩ。操作棒的工頻耐壓試驗，10KV，35KV，63KV，110KV，220KV接地棒分別要通過在45KV，95KV，175KV，220KV，440KV打耐壓，保持一分鐘不擊穿。而330KV，500KV接地棒要分別在380KV，580KV上打耐壓，保持五分鐘不擊穿。周期不超過5年。 【接地方式】接地地釘入地式，接地線卡母排式 【材質】壓鑄鋁材質，壓鑄銅材質 【軟銅線型號分類】型號：3*1+6接地線，3*1+10接地線，4*1+10接地線，3*1+15接地線，3*3+15接地線。
5、使用環境： 【室內用】室內用是在電力設備上接電接地，接線線夾采用平口螺旋式，接地方式采用接地線夾（接母排和銅排式）。低壓接地線，分為室內設備用接地線和室外線路用接地線兩種，一般低壓線路采用三相四線制。 【室外用】室外線路用采用雙簧式，接地方式采用入地地丁方式。
6、接地線推薦型號：低壓室內用50CM平口螺旋接地棒四根為一套，銅線采用國家標準規定的25平方毫米的3*1+8米的優質軟銅線，接地采用壓鑄式接地線夾。低壓室外用50CM的雙簧是接地棒四根為一套，銅線采用國家標準規定的25平方毫米的3*1+12米優質軟銅線。
7、接地線使用方法：使用時應先接地，再接電，這樣是導線連接，接線線夾和銅線及接地線夾形成一個接地回路。
8、接地線注意事項：接地線是先接地端，后接導體端，接地線應該接觸良好，連接可靠。拆接地線的順序應該相反。裝拆接地線都應該使用絕緣手套和絕緣棒。人體不得接觸接地線或未斷的導線，一防止感應導電。 接地棒線夾材料為壓鑄鋁合金,結構為螺旋壓緊式,無缺角裂紋,接地線操作棒操作靈活方便,絕緣桿表面光滑. 本廠生產的攜帶型短路接地線各項性能指標符合SD332-89行業技術標準，并經電力工業電力安全工器具質量監督檢驗測試中心檢驗合格，批準入網推廣。
該產品主要部件由導線彎鉤線來，或母排平口線夾，跨接短路線接地尾線，接線鼻，匯流管，接地端線夾或五防閉鎖夾頭，接地鋼纖以及接地操作棒等組成。線夾采用優質熱銅（或熟鋁）壓鑄表面拋光與線鼻緊固連接，導線是《攜帶型短路接地線》的重要組成部分；本廠生產的短路線和接地棒的技術性能超過法國同類產品，為高低壓電力輸電線路和電氣設備停電檢修的安全提供了可靠的保障。接地操作棒采用機械強度，絕緣性能俱佳的進口玻璃纖維環氧樹脂管按型式需求進行配制。
攜帶型短路接地線分為分相式和組合式兩種。適用電壓：500V、10kV、35kV、110kV、220kV、500kV等。適用于發電廠，供電、電訊、鐵路、地鐵等變電用戶及施工單位，同時可按要求定制特殊規格接地線。
石家莊金能電力設備有限公司是集設計、生產、銷售、服務為一體的電力工器具專業生產企業。廠區坐落于河北省晉州市工業路西段，占地面積20余畝，公司現有員工280人，專業資質技術人員92人，大專以上學歷50人，公司技術力量雄厚，檢測手段齊全，其產品質量在全國同行業中位居前列。
公司主要產品：電力工具、安全器具、電力機具、絕緣工具、金具電器、電纜附件等。
公司產品暢銷全國各省、市、自治區，并在部分國家重點工程中配套使用，深得廣大用戶的信賴和好評。為了更好的打造、建設、堅強、可靠、安全的電網，總經理李旭光攜企業全體員工熱情的期盼電力同仁，專家學者前來我公司參觀、考察、洽談業務。以達共識，共同為建設強大的電網作出更大的努力。
