 產 品 說 明

1．接地線概述：

接地線由絕緣操作桿、導線夾、短路線、接地線、接地瑞子、匯流夾、接地夾等組成，導線夾、接地夾均采用優質鋁合金壓鑄,強度高,再經表面處理使線夾表面不宜氧氣。操作棒用進口環氧樹脂精制成彩色管，絕緣性能好，強度高、重量輕、色彩鮮明、外表光滑。接地線可分為分相式接地線、合相式接地線。使用電壓不同，有單節式、多節式操作棒。短路接地電線有變電用、線路用。

2．35KV接地線的分類：

（1）按照使用環境可分為：室內母排用（平口螺旋式接地線，手握式接地線）和戶外線路用（雙簧卡口式接地線，圓口螺旋式接地線）

（2）按照接地方式可分為：合相式和分相式。

3．35KV接地線技術要求：

（一）35KV接地線外觀尺寸

1．標稱截面：25mm2

2．總根數：810

3．平均直徑（mm）：0.2mm

4．計算截面：（mm2）：25.43

7．金屬接頭部分長度：50 mm

8．節數：1

9．桿徑：30mm



4．35KV接地線的常用配置：

（1）母排型：

操作桿規格：1.5m*3根，外徑Ф30mm，操作桿長度和外徑可根據用戶需求定制。

銅線規格： 線徑：25mm，3*1m+10m合相式。長度和線徑可根據用戶需求定制。

（2）線路型：

操作桿規格：1.5m*3根，外徑Ф30mm，操作桿長度和外徑可根據用戶需求定制。

銅線規格： 線徑：25mm，3*1m+10m合相式。長度和線徑可根據用戶需求定制。

產 品 說 明

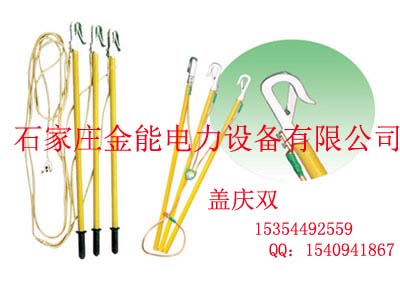

高壓接地線



高壓接地線作用：

　　高壓接地線是用于線路和變電施工，為防止臨近帶電體產生靜電感應觸電或誤合閘時保證安全之用。

高壓接地線結構：

　　攜帶型高壓接地線由絕緣操作桿、導線夾、短路線、接地線、接地瑞子、匯流夾、接地夾。



高壓接地線制作工藝：

　　導線夾、接地夾是采用優質鋁合金壓鑄成形；操作棒采用環氧樹脂彩色管，絕緣性能好，強度高、重量輕、色彩鮮明、外表光滑；接地軟銅線采用多股優質軟銅線絞合而成，并外覆柔軟、耐高溫的透明絕緣護層，可以防止使用中對接地銅線的磨損，銅線達到疲勞度測試需求，確保作業人員在操作中的安全。



 高壓接地線分類：

　�。�1）高壓接地線按照使用環境可以分為：室內母排型接地線（JDX-NL）和室外線路型接地線（JDX-WS）。

　　（2）高壓接地線按照電壓等級可分為：10KV接地線，35高壓接地線，110KV接地線，220KV高壓接地線，500KV高壓接地線



高壓接地線技術參數：

　�。�1）10KV高壓接地線 絕緣桿部分長度：700 mm 握手部分長度：300 mm 金屬接頭部分長度：50 mm 節數：1 桿徑：30mm 總長（不包括線夾）：1050 mm

　�。�2）35KV接地線 標稱截面：25mm2 總根數：810 平均直徑（mm）：0.2mm 計算截面：（mm2）：25.43 金屬接頭部分長度：50 mm 節數：1 桿徑：30mm

　�。�3）110KV高壓接地線 標稱截面：35mm2 總根數：1136 平均直徑（mm）：0.2mm 計算截面：（mm2）：35.67 絕緣桿部分長度：1360 mm 握手部分長度：700 mm 金屬接頭部分長度：140 mm 節數：2 桿徑：30mm 總長（不包括線夾）：2200 mm



高壓接地線的使用說明

　　（1）掛接地線時：先連結接地夾，后接接電夾；拆除接地線時，必須按程序先拆接電夾，后拆接地夾。

　　（2）安裝：將接地軟銅線分相上雙眼銅鼻子固定在接地棒上的接電夾（接電夾有固定式和活動式）相應位置上，將接地線合相上的單眼銅鼻子固定在接地夾或地針上，構成一套完整的接地線。

　　（3）核實接地棒的電壓等級與操作設備的電壓等級是否一致。

　�。�4）接地軟銅線有分相式和組合式，接地棒有平口式和雙簧鉤式線夾。

產 品 說 明

低壓接地線



低壓接地線



      低壓接地線又名低壓短路接地線，低壓個人保安線，鉗式個人保安線，主要用于低壓線路及高于線路何電氣設備停電檢修中的二次防護, 防止檢修線路中的感應電壓傷害,為安檢人員提供了可靠的保障。



　　低壓接地線采用優質熱銅（或熟鋁）壓鑄表面拋光壓制而成，一般用來制作三分叉、四分叉多種形式的個人保安線，該個人保安鉗工藝精致、結構輕巧，適用施工作業現場個人保安之用。



主要部件由保安鉗、跨接短路線接地尾線，接線鼻，匯流管，接地端線夾或五防閉鎖夾頭，接地鋼纖以及接地操作棒等組成。接地操作棒采用機械強度，絕緣性能俱佳的玻璃纖維環氧樹脂管按型式需求進行配制。線夾采用優質熱銅（或熟鋁）壓鑄表面拋光與線鼻緊固連接，導線是攜帶型短路接地線。





產 品 說 明

個人保安接地線



　個人保安線的組成：個人保安鉗 軟銅線 銅鼻子 接地夾



　　個人保安線常用配置：



　　（1）接橫擔：配16方接地軟銅線4*1.5米+1.5米，配鉗子或接地棒



　�。�2）接地：配16方接地軟銅線4*1.5米+1.5米，配鉗子或接地棒



　�。�3）接橫擔：配16方接地軟銅線3*1.5米+1.5米，配鉗子或接地棒



　�。�4）接地：配16方接地軟銅線3*1.5米+1.5米，配鉗子或接地棒



　　個人保安線使用和維護：



　　使用個人保安線前，應先驗電確認已停電，在設備上確認無電壓后進行。先將接地線夾連接在接地網或扁鐵件上，然后用接地操作棒分別將導線端線類擰緊在設備導線上。拆除短路接地線時，順序正好與上述相反。裝設的短路接地線，它和帶電設備的距離，考慮到接地線擺的影響，其安全距離應不小于《電力安全工作規程》新規定的數值。嚴禁不用線夾而用纏繞的方法進行接地短路。攜帶型短路接地線應妥善保管。每次使用前，均應仔細檢查其是否完好，軟銅線無祼露，螺母不松脫，否則不得使用。攜帶型短路接地線檢驗周期為每五年一次，檢驗項目同出廠檢驗。經試驗合格的攜帶型短路接地線在經受短路后，應根據經受短路電流大小和外觀檢驗判斷，一般應予報廢。



　　個人保安線須知：



　　1、短路有分相式和組合式兩大類，有平口式和鉤式兩種導線端線夾，請用戶選用時注明。



　　2、軟塑銅線的截面積和長度是根據用戶的具體要求進行配套的。



　　3、訂貨時必須說明導線規格范圍和使用電壓等級。



　　4、絕緣操作棒根據用戶的要求進行選擇配套。



　　5、本廠配備專用接地極，用戶可根據需要進行選擇。



注：以上各種規格產品均可根據用戶需要加工生產！
