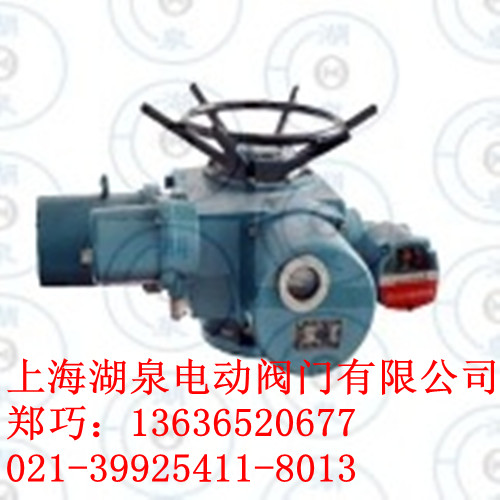

防爆電動裝置（DZB10-24）簡介

　　1、概述

　　防爆型防護等級為IP68。適用于易燃易爆的場合，安全系數高、操作功能強、性能穩定等。防爆型產品有dI和dIIBT4兩種，dI適用于煤礦非采掘工作面；dIIBT4用于工廠，適用于環境為IIA、IIB級T1～T4組的爆炸性氣體混合物。

　本產品的性能符合JB／T8528-1997＜普通型閥門電動裝置技術條件＞的規定。防爆型的性能符合GB3836.1-2000＜爆炸性環境用防爆電氣設備通用要求＞及JB／T8529-1997＜隔爆型閥門電動裝置技術條件＞的規定。并經國家防爆電氣產品測試中心檢定，取得了防爆合格證。

　整體型電裝是在Z普通型基礎上派生而成，增加了不少電器和電子元件，整體普通型電氣部分主要由多功能模塊MK1遠程控制模塊MK2按鈕盒指示燈、開度表、接觸器等組成。多功能模塊MK1又由相位識別器XS、接觸器互鎖保護器HB和直流電源DC三部分組成。遠程模塊MK2由四個固態繼電器和三個撥碼開關組成。整體調節型電氣部分由調節模塊TMK、接觸器等組成�？刂凭�為220V，50Hz（特殊訂貨60Hz）；遠程控制為24VDC。

　調節模塊可接收和輸出4～20ma標準信號。電氣元件安裝在一塊可翻轉的板上，以便對力矩控制、行程控制器、開度機構進行調整。按鈕盒上有三個按鈕，中間為現場／遠控轉換按鈕，其左邊現場關閥按鈕，右邊為現場開閥按鈕，蓋上按鈕盒為遠方控制，打開蓋子為現場操作。

　行程控制機構，采用十進制計數器原理，控制精度高。為全系列通用部件，其結構，其工作原理為：由減速箱內的一對大小傘齒輪帶動主動小齒輪（Z＝8），再帶動計數器工作。如果計數器按閥門開、關的位置已調好，當計數器隨輸出軸轉動到預先調整好的位置（圈數）時，則凸輪將轉動90°，迫使微動開關動作，切斷電機電源，使電機停轉，從而實現對電動裝置行程（轉圈數）的控制。

　2、結構、外形大小及連接尺寸、電氣原理圖和普通型相似。

　3、安裝方法及注意事項

　本裝置可可垂直，水平安裝，但電機不可向下，應便于接線，調試和手動操作。同一只微動開關的常開和常閉觸點上不允許施加不同的電源。安裝與閥門連接的牙嵌軸向間隙不小于1-2mm。通電前檢查接地是否可靠。新裝的電動裝置首次電動時，必須檢查電機相序，控制線路是否正確，以防電機失控。

型號：DZB10-24

產量：200臺
