主要技術參數和性能：
公稱通徑：200×200、....、1000×1000
適用溫度：-10~+200℃
連接法蘭：GB/T9113、JB/T79
主體材料：WCB、Q235A、304、316、304L、316L
密封型式：硬密封、軟密封配套附件：
1、安裝法蘭
2、電磁閥
3、空氣過濾器
4、行程開關氣源壓力：0.4~0.6MPa 電磁閥電壓：DC24V、AC220V 行程開關控制電壓：DC24V、AC220V
（如有疑問，請來電咨詢15888215509）

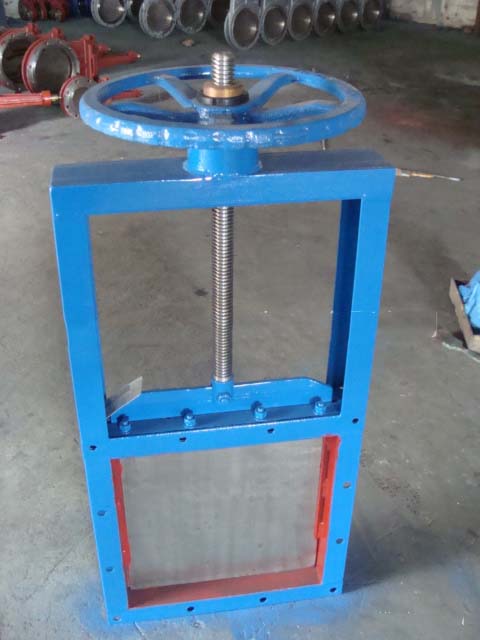

手動螺旋閘板閥結構特點：
結構簡單、操作靈活、重量輕、無卡阻、切斷快，特別適用于各類無粘度的固體、粉料及小于 Φ
手動螺旋閘板閥工作原理：
主要由框架、閘板、絲桿、螺母等零件構成，用手轉動手輪使絲桿帶著絲桿螺母和閘板沿水平方向往復運動，達到閘門的啟閉目的。
用途：
用于建材、冶金、礦山、電力、化工、玻璃、輕工、糧食等行業的庫頂、庫底及進出口等。是控制流量變化較大，啟動頻繁，切斷迅速的理想設備。
（如有疑問，請來電咨詢15888215509）
手動螺旋閘板閥主要零件材料及連接尺寸
類別Category
A×A
B×B
C×C
L
H
D0
n-d
單向
One-way220×200
256×256
296×296
100
820
300
8-φ12
250×250
306×306
346×346
100
930
340
8-φ14
300×300
356×356
396×396
100
1050
380
8-φ14
400×400
456×456
496×496
100
1140
445
12-φ14
450×450
510×510
556×556
120
1450
530
12-φ18
500×500
560×560
606×606
120
1610
580
16-φ18
雙向
Two-way600×600
660×660
706×706
120
1830
450
16-φ18
700×700
770×770
820×820
140
2130
450
20-φ18
800×800
870×870
920×920
140
2440
450
20-φ18
900×900
974×974
1030×1030
160
2660
450
24-φ23
1000×1000
1074×1074
1130×113
160
2870
450
24-φ23
說明Specification
LMD-單向
LMD one-wayⅠ-手輪
I hand wheel鏈條節數M=0.105×-113（×是絲桿中心離地面高度）距地面小于1.7米用于手輪大于1.7米用鏈輪
Number of chain nodes M = 0.105×-113 (× means the distance of lead screw center from surface); use hand wheel if the height is less than 1.7 m; use chain wheel if the height is more than 1.7 m.
手動螺旋閘板閥操作方法
可水平安裝或垂直安裝 ， 安裝時兩法蘭連接中間必須加密封墊片 ， 然后鎖緊螺栓。操作時手輪順時針旋轉為閥關，反之為開，不得在手輪上再增加輔助杠桿。若長期存放應使設備處于關閉狀態，各傳動部位應加潤滑油，不允許露天存放或堆置。
