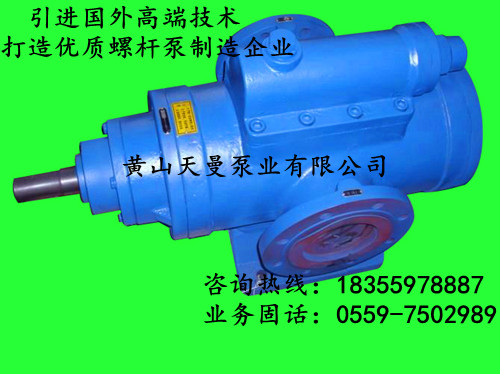

一、YSN系列三螺桿泵簡介
1．特點
·YSN三螺桿泵、自吸。外形安裝尺寸、性能參數同SN系列螺桿泵。結構、螺桿參
數國產化。
·由于部件通用、組合系列化，有底板式、支架式、柱腳式多種結構，可用于臥式、
法蘭式和立式安裝。
·根據所輸送介質需要還可提供加熱或冷卻結構。
·可根據用戶特殊要求進行非標設計。
2．用途
·可以輸送油類和具有潤滑性的液體。
3．應用
·在供熱設備中用做燃油，燃油供應和輸送泵。
·在機械工業中用做液壓，潤滑和搖控馬達泵。
·在化學石油化工和食品工業中用做裝載，輸送和供液泵。
·在船舶上用做輸送、增壓、燃油噴射和潤滑油泵以及船用液壓裝置泵。
二、YSN系列三螺桿泵的形式代號
形式代號 YSN H 210 – 46 W Z
形式代號 |
YSN |
H |
210 |
46 |
W |
Z |
系列 |
形式 |
規格 |
螺旋角（度） |
軸承位置 |
泵進口位置 |
1． 系列
系列 |
主要特征 |
最大流量（L/min） |
規格范圍 |
最大排除壓力（MPa） |
YSN |
低壓，軸向力液壓平衡 |
2200 |
40-2900 |
4.0 |
注：根據粘度、電機轉速決定。
2． 形式
符號 |
結構說明 |
H |
臥式、地腳式安裝 |
F |
法蘭固定式 |
S |
立式柱腳式 |
BW |
加熱或冷卻結構 |
3． 規格
表示在電機轉速1450rpm時，螺旋角46度泵的理論流量（L/min）的圓整數，供選泵時參考。
4． 螺旋角
規格 |
40 |
80 |
120 |
210 |
280 |
440 |
660 |
940 |
1300 |
1700 |
2200 |
2900 |
主桿螺旋角 |
36 |
36 |
40 |
40 |
44 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
46 |
40 |
46 |
46 |
46 |
46 |
44 |
46 |
44 |
46 |
46 |
46 |
|
54 |
46 |
54 |
54 |
54 |
52 |
46 |
50 |
46 |
||||
54 |
54 |
51 |
54 |
54 |
||||||||
54 |
5． 軸承位置
符號 |
軸承配置形式 |
無 |
內置式 |
W |
外置式 |
6． 泵進口位置
符號 |
泵進口方向 |
無 |
表示泵進口位置在右邊 |
Z |
表示泵進口位置在左邊 |
常用
YSNH40-36 YSNH40-40 YSNH40-46 YSNH40-54
YSNH80-36 YSNH80-40 YSNH80-46 YSNH80-54
YSNH120-40 YSNH120-46 YSNH120-54 YSNH210-40
YSNH210-46 YSNH210-54 YSNH280-40 YSNH280-44
YSNH280-46 YSNH280-54 YSNH440-40 YSNH440-46
YSNH440-52 YSNH440-54 YSNH660-40 YSNH660-44
YSNH660-46 YSNH660-52 YSNH660-54 YSNH940-40
YSNH940-44 YSNH940-46 YSNH940-49 YSNH940-54
YSNH1300-36 YSNH1300-40 YSNH1300-46 YSNH1300-54
YSNH1700-40 YSNH1700-46 YSNH2200-42 YSNH2200-46
YSNH2900-40 YSNH2900-46
