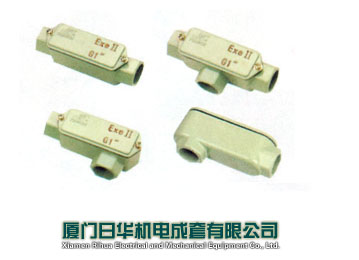

防爆穿線盒五、在爆炸性氣體情況內，低壓電力、照明線路用的絕緣導線和電纜的額定電壓，防爆穿線盒必須不低于工作電壓，且不該低于500Ｖ。  　　工作中性線的絕緣的額定電壓應與相線電壓相等，并應在同一護套或管子內敷設。  　　六、在１區內單相網絡中的相線及中性線均應裝設短路呵護，并使用雙極開關同時切斷相線及中性線。  　　七、在１區內應采取銅芯電纜；在２區內宜采取銅芯電纜，當采取鋁芯電纜時，與電氣設備的連接應有靠得住的銅－鋁過渡接頭等法子。  　　8、選用電纜時應斟酌情況侵蝕、鼠類和白蟻危害以及周圍情況溫度及用電設備進線盒體例等因素。在排擠橋架敷設時宜采取阻燃電纜。  　　9、對3～10kv電纜線路，宜裝設零序電流呵護：在１區內呵護裝置宜動作于跳閘：在２區內宜作用于信號。 　　第三節 爆炸性粉塵情況電力裝置設計 　　一、爆炸性粉塵情況 　　1. 爆炸性粉塵情況是怎么形成的 　　爆炸性氣體情況形成 　　對用于生產、加工、措置、轉運或貯存歷程中呈現或可能呈現爆炸性粉塵、可燃性導電粉塵、可燃性非導電粉塵和可燃纖維與空氣形成的爆炸性粉塵同化物情況。 　　對粉塵爆炸危險介質依照危險水平及其自己性質的分歧，將粉塵分為三類：爆炸性粉塵、可燃性導電粉塵及可燃性非導電粉塵。 　　2、在爆炸性粉塵情況中粉塵應分為下列四種。  　　一、爆炸性粉塵：這種粉塵即便在空氣中氧氣很少的情況中也能著火，呈懸浮狀態時能發生猛烈的爆炸，如鎂、鋁、鋁青銅等粉塵。 （爆炸性粉塵是指這種粉塵即便在空氣中氧氣很少的情況中或在二氧化碳中也能著火，呈懸浮狀態時能發生猛烈的爆炸。如在化工生產中采取鋁觸媒，這些觸媒所用的原料鋁粉即屬于爆炸性粉塵。） 　　2、可燃性導電粉塵：與空氣中的氧起發熱反應而燃燒的導電性粉塵，防爆穿線盒如石墨、炭黑、焦炭、煤、鐵、鋅、鈦等粉塵。 （防爆穿線盒可燃性粉塵是指與空氣中的氧氣發生發熱反應而燃燒的粉塵。這種可燃性粉塵的危險水平低于爆炸性粉塵。可燃性粉塵又分為導電性粉塵與非導電性粉塵。對電氣裝置來說，導電性粉塵致使電火花的危險性較非導電性粉塵高，從由于電氣裝置的危險溫度及電氣火花致使的危險水平來說，導電性粉塵亦較非導電性粉塵為高。） 　　三、可燃性非導電粉塵：與空氣中的氧起發熱反應而燃燒的非導電性粉塵，如聚乙烯、苯酚樹脂、小麥、玉米、砂糖、染料、可可、木質、米糠、硫磺等粉塵。  　　四、可燃纖維：與空氣中的氧起發熱反應而燃燒的纖維，如棉花纖維、麻纖維、絲纖維、毛纖維、木質纖維、人造纖維等。 　　四、在爆炸性粉塵情況中，發生爆炸必須同時存在下列條件：  　　一、存在爆炸性粉塵同化物其濃度在爆炸極限以內；  　　2、存在足以點燃爆炸性粉塵同化物的火花、電弧或高溫。 　　五、在爆炸性粉塵情況中應采納下列避免爆炸的法子： 　　一、避免發生爆炸的根基法子，應是使發生爆炸的條件同時呈現的可能性減小到最小水平。  　　2、避免爆炸危險，應依照爆炸性粉塵同化物的特征，采納相應的法子。爆炸性粉塵同化物的爆炸下限隨粉塵的分離度、濕度、揮發性物質的含量、灰分的含量、火源的性質和溫度等而轉變。  　　三、在工程設計中應先取下列消除或削減爆炸性粉塵同化物發生和儲蓄堆集的法子：  　�。保�工藝設備宜將危險物料密封在避免粉塵泄漏的容器內；  　　２．宜采取露天或開敞式安插，或采取機械除塵或通風法子；（強調采取機械通風法子，避免形成懸浮狀粉塵。亦即在生產歷程中采取通風法子，將容器或設備中泄漏出來的粉塵，通過通風裝置抽送到除塵器中。既節流物料的損耗，又下降了生產情況中的危險水平，而不是簡單地加快通風，致使粉塵飛揚而形成懸浮狀，增加了危險因素。）  　　３．宜限制和縮小爆炸危險區域的范圍，并將可能釋放爆炸性粉塵的設備零丁集中安插；  　�。矗�提高自動化水平，可采取需要的平安聯鎖；  　�。担�爆炸危險區域應設有兩個以上出入口，其中至少有一個通向非爆炸危險區域，其出入口的門應向爆炸危險性較小的區域側開啟；  　�。叮畱�定期清除沉積的粉塵；  　�。罚畱�限制發生危險溫度及火花，特別是由電氣設備或線路發生的過熱及火花。應選用防爆或其它防護類型的電氣設備及線路；  　�。福�可增加物料的濕度，下降空氣中粉塵的懸浮量。 　　六、爆炸性粉塵情況危險區域劃分 　　爆炸性粉塵情況應依照爆炸性粉塵同化物呈現的頻繁水平和延續時間，按下列規定進行分區。  　　一、１０區：連續呈現或持久呈現爆炸性粉塵情況；  　　2、１１區：防爆穿線盒有時會將積留下的粉塵揚起而偶然呈現爆炸性粉塵同化物的情況。 　　（防爆穿線盒對爆炸性粉塵情況的分級，是采取與爆炸性氣體情況的分級相應的劃分體例，防爆穿線盒將爆炸性粉塵連續呈現或持久存在的區域劃分10區(在0的符號前面加了個“1”)。這樣做是既與氣體、蒸氣爆炸危險區域的0區相對應，又區別于氣體、蒸氣爆炸危險區域。將有時會將積留下的粉塵揚起而偶然發生爆炸危險的區域分為11區，這與氣體、蒸氣爆炸危險區域的1區相對應，在1的符號前面也加了“1”。故本規范將粉塵爆炸危險區域分為10區及11區。依照其它國度的分級不雅觀點，粉塵爆炸危險區域不存在2區的情況，所以本規范也未列入12區這一級。） 　　七、爆炸危險區域的劃分應按爆炸性粉塵的量、爆炸極限和通風條件確定。 　　適合下列條件之一時，可劃為非爆炸危險區域：  　　一、裝有良好除塵效果的除塵裝置，當該除塵裝置停車時，工藝機組能聯鎖停車；  　　2、設有為爆炸性粉塵情況處事，并用墻隔斷的送風機室，其通向爆炸性粉塵情況的風道設有能避免爆炸性粉塵同化物侵入的平安裝置，如單向流通風道及能阻火的平安裝置；  　　三、區域內使用爆炸性粉塵的量不大，且在排風柜內或風罩下進行操作。  　　第３．２．４條 為爆炸性粉塵情況處事的排風機室，應與被排風區域的爆炸危險區域品級相同。  　　8、爆炸性粉塵情況危險區域的范圍  　　爆炸性粉塵情況的范圍，應依照爆炸性粉塵的量、釋放率、濃度和物理特性，以及同類企業相似廠房的實踐經驗等確定。  　　爆炸性粉塵情況在建筑物內部，宜以廠房為單位確定范圍。（對電氣裝置來說，也是以廠房為單位進行設防）  　　9、爆炸性粉塵情況的電力設計應適合下列規定：  　　一、爆炸性粉塵情況的電力設計，宜將電氣設備和線路，特別是正常運行時能發生火花的電氣設備，安插在爆炸性粉塵情況以外。當需設在爆炸性粉塵情況內時，應安插在爆炸危險性較小的地址。在爆炸性粉塵情況內，不宜采取攜帶式電氣設備。  　　2、爆炸性粉塵情況內的電氣設備和線路，應適合周圍情況內化學的、機械的、熱的、霉菌以及風沙等分歧情況條件對電氣設備的要求。  　　三、在爆炸性粉塵情況內，電氣設備最高允許概況溫度應適合表３．４．１的規定。 　　四、在爆炸性粉塵情況采取非防爆型電氣設備進行隔墻機械傳動時，應適合下列要求：  　�。保�安裝電氣設備的房間，應采取非燃燒體的實體墻與爆炸性粉塵情況離隔；  　�。玻畱�采取通過隔墻由填料函密封或同等效果密封法子的傳動軸傳動；  　　３．安裝電氣設備房間的出口，應通向非爆炸和無火警危險的情況；當安裝電氣設備的房間必須與爆炸性粉塵情況相通時，應對爆炸性粉塵情況連結相對的正壓。  　　五、爆炸性粉塵情況內，有可能過負荷的電氣設備，應裝設靠得住的過負荷呵護。  　　六、爆炸性粉塵情況內的事故排風用電動機，應在生產發生事故情況下便于操作的處所設置事故起動按鈕等控制設備。  　　七、在爆炸性粉塵情況內，應少裝插座和局部照明燈具。如必須采取時，插座宜安插在爆炸性粉塵不容易儲蓄堆集的地址，局部照明燈宜安插在事故時氣流不容易沖擊的位置。 　　十、防爆電氣設備選型。除可燃性非導電粉塵和可燃纖維的１１區情況采取防塵結構（標記為ＤＰ）的粉塵防爆電氣設備外，爆炸性粉塵情況１０區及其它爆炸性粉塵情況１１區均采取塵密結構（標記為ＤＴ）的粉塵防爆電氣設備，并依照粉塵的分歧引燃溫度選擇分歧引燃溫度組此外電氣設備。 　　十一、爆炸性粉塵情況電氣線路的設計和安裝應適合下列要求：  　　一、電氣線路應在爆炸危險性較小的情況處敷設。  　　2、防爆穿線盒敷設電氣線路的溝道、電纜或鋼管，在穿過分歧區域之間墻或樓板處的孔洞，應采取非燃性材料嚴密梗塞。  　　三、防爆穿線盒敷設電氣線路時宜避開可能受到機械損傷、振動、侵蝕以及可能受熱的處所，如不克不及避開時，應采納預防法子。  　　四、爆炸性粉塵情況１０區內高壓配線應采取銅芯電纜；爆炸性粉塵情況１１區內高壓配線除用電設備和線路有猛烈振動者外，可采取鋁芯電纜。  　　爆炸性粉塵情況１０區內全部的和爆炸性粉塵情況１１區內有猛烈振動的，電壓為１０００Ｖ以下用電設備的線路，均應采取銅芯絕緣導線或電纜。  　　五、爆炸性粉塵情況１０區內絕緣導線和電纜的選擇應適合下列要求：  　　１．絕緣導線和電纜的導體允許載流量不該小于熔斷器熔體額定電流的１．２５倍，和自動開關長延時過電流脫扣器整定電流的１．２５倍（本款第２項情況除外）；  　�。玻�引向電壓為１０００Ｖ以下鼠籠型感應電動機的支線的持久允許載流量，不該小于電動機額定電流的１．２５倍；  　�。常�電壓為１０００Ｖ以下的導線和電纜，應按短路電流進行熱穩定校驗。  　　六、在爆炸性粉塵情況內，低壓電力、照明線路用的絕緣導線和電纜的額定電壓，必須不低于網絡的額定電壓，且不該低于５００Ｖ。工作中性線絕緣的額定電壓應與相線的額定電壓相等，并應在同一護套或管子內敷設。  　　七、在爆炸性粉塵情況１０區內，單相網絡中的相線及中性線均應裝設短路呵護，并使用雙極開關同時切斷相線和中性線。  　　8、爆炸性粉塵情況１０區、１１區內電纜線路不該有中間接頭。  　　9、選用電纜時應斟酌情況侵蝕、鼠類和白蟻危害以及周圍情況溫度及用電設備進線盒體例等因素。在排擠橋架敷設時宜采取阻燃電纜。  　　十、對３～１０ｋＶ電纜線路應裝設零序電流呵護；呵護裝置在爆炸性粉塵情況１０區內宜動作于跳閘，在爆炸性粉塵情況１１區內宜作用于信號。 　　十2、電壓為１０００Ｖ以下的電纜配線手藝要求，應適合表３．４．4規定。 　　電氣線路的銅、鋁線選擇問題。對爆炸危險區域的電氣線路來說，選用銅芯導線或電纜，在機械強度上較鋁芯高，不容易造成斷線，亦即削減發生電火花的可能性；在電火花的點燃能力上銅芯較鋁芯低，即對同樣的爆炸危險介質，由鋁芯導線或電纜發生的電火花較銅芯導線或電纜發生的電火花容易點燃或引爆。故從平安角度解纜，在爆炸性粉塵情況內的電氣線路采取銅芯導線或電纜是適合的�？墒�，防爆穿線盒斟酌到鋁芯電線電纜曩昔使用面較廣，有些處所使用上有一定經驗，故規定11區內，防爆穿線盒如適合一定要求，防爆穿線盒能確保平安的，也可選用鋁芯導線和電纜。 　　十三、在爆炸性粉塵情況內，嚴禁采取絕緣導線或塑料管明設。當采取鋼管配線時，電壓為１０００Ｖ以下的鋼管配線的手藝要求，應適合表３．４．5規定。 　　在１０區內敷設絕緣導線時，必須在導線引向電氣設備接頭部件，以及與相鄰的其它區域之間作隔離密封。供隔離密封用的連接部件，不該作為導線的連接或分線用。 　　十四、爆炸性粉塵情況接地設計應適合下列要求。  　　一、按有關電力設備接地設計手藝規程，不需要接地的下列部分，在爆炸性粉塵情況內，仍應進行接地：  　�。保�在不良導電地面處，交換額定電壓為３８０Ｖ及以下和直流額定電壓４４０Ｖ及以下的電氣設備正常不帶電的金屬外殼；  　�。玻�在干燥情況，交換額定電壓為１２７Ｖ及以下，直流額定電壓為１１０Ｖ及以下的電氣設備正常不帶電的金屬外殼；  　�。常�安裝在已接地的金屬結構上的電氣設備。  　　2、防爆穿線盒爆炸性粉塵情況內電氣設備的金屬外殼應靠得住接地。爆炸性粉塵情況１０區內的所有電氣設備，應采取專門的接地線，該接地線若與相線敷設在同一呵護管內時，應具有與相線相等的絕緣。電纜的金屬外皮及金屬管線等只作為輔助接地線。爆炸性粉塵情況１１區內的所有電氣設備，可利用有靠得住電氣連接的金屬管線或金屬構件作為接地線，但不得利用輸送爆炸危險物質的管道。  　　三、為了提高接地的靠得住性，接地干線宜在爆炸危險區域分歧標的目的且很多于兩處與接地體連接。  　　四、電氣設備的接地裝置與避免直接雷擊的自力避雷針的接地裝置應分隔設置，與裝設在建筑物上避免直接雷擊的避雷針的接地裝置可歸并設置；與防雷電感應的接地裝置亦可歸并設置。接地電阻值應取其中最低值。
