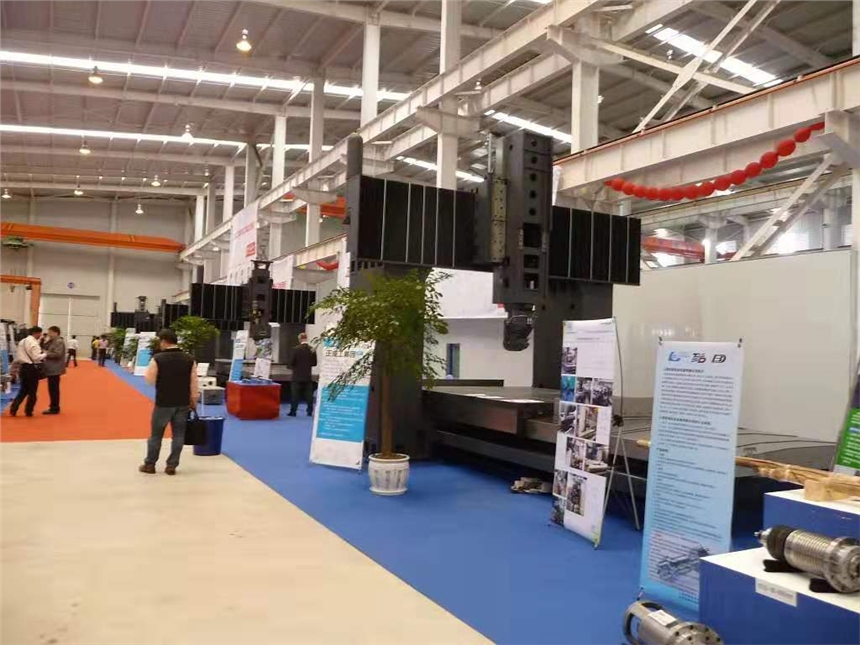

1.FM2203B龍門五面體加工中心是正成工集團采用原裝西班牙Milkn五面體萬能銑頭生產的完全新設備，集機、電、液等先進技術于一體的機械加工設備，主要用于各類零件、模具的加工，特別適用于黑色金屬和有色金屬的各種平面、曲面、空間曲面和孔的數控加工。
2.原裝西班牙Milkn自動分度強力萬能銑頭及Z軸滑枕，使這臺五面體龍門具備各類零部件的加工能力，高剛性的龍門框架結構設計，因此不僅具有強力切削的能力，同時又能滿足精密零件的加工（適用于航空、重機、機車、造船、發電、機床、汽車、印刷、模具等行業半精加工和精加工，也可以用于粗加工�？梢淮窝b夾工件可以實現工件的五面體加工）。
3.該機床具有高剛性的結構設計、可靠的精度穩定性及保持性，在技術文件規定的環境條件下能連續正常工作，精度穩定。完整的配套，部件設計采用模塊化，標準化程度高，具有良好的互換性，穩定的質量。
2. 主要技術參數：
B、C軸分度增量 2.5o
B、C軸分度范圍 ±360 o/120o
主軸錐度 ISO50（可選配BT-50）
主軸錐孔/拉釘 DIN69871/69872A
前軸承直徑 100mm
最大承受扭矩 1000Nm
最高轉速（S1/S6） S1：3000rp
B、C軸定位松開、夾緊 ：梳齒盤定位、液壓松開、內置蝶形彈簧夾緊
B、C軸定位夾緊力 22000kg/70bar
刀具夾緊力 1500kg/70bar(內置碟形彈簧夾緊系統)
油脂潤滑 齒輪采用油脂潤滑（帶定期加油脂口）
外部冷清 銑頭端部帶六個冷卻噴嘴
主軸中心冷卻 可選配（需加OTT或ROHM裝置、壓力80bar）
銑頭重量 約500kg/700kg
銑頭定位精度 ≤±3”
銑頭重復定位精度 ≤±2”
分度旋轉編碼器 ERM 280（HENDENHAIN）
機床的主要特點：
FM2203B龍門五面體加工中心規格
|
工作臺面 |
||
|
工作臺面尺寸（寬×長）（mm） |
MM |
1600╳3000 |
|
T型槽(尺寸 ╳ 槽數 ╳ 間距) |
MM |
9-28×200 |
|
工作臺最大載重量 |
KG |
6000 |
|
行程 |
||
|
X軸行程（二線支承） |
MM |
3200 |
|
Y軸行程 |
MM |
2200（有限行程2000） |
|
Z軸行程 |
MM |
1000 |
|
主軸鼻端至臺面 |
MM |
150-1150 |
|
門寬 |
MM |
2200 |
|
主軸 |
||
|
主軸錐度 |
|
#50 |
|
主電機功率 |
KW |
22(主軸最大輸出扭矩：1000NM) |
|
XYZ三相伺服電機 |
Nm |
50 Nm / 40Nm/ 40Nm抱閘 |
|
主軸規格（型號/安裝直徑） |
|
BT50 |
|
BT50轉速 |
RPM |
3000 rpm |
|
五面頭規格（Milkn） |
|
自動五面頭 |
|
滾珠絲桿規格 |
|
|
|
X軸 |
|
8016 |
|
Y軸 |
|
6310 |
|
Z軸 |
|
5010 |
|
導軌規格 |
|
|
|
X軸 |
|
二條55重載規格滾柱線軌 |
|
Y軸 |
|
55重載規格滾柱線軌 |
|
Z軸 |
|
矩型滑軌 |
|
速度 |
||
|
切削速度 |
MM |
5000 |
|
快移速度(X軸) |
MM |
8000 |
|
快移速度（Y軸） |
MM |
10000 |
|
快移進度(Z 軸) |
MM |
10000 |
|
精度 |
|
MM |
|
定位精度X |
0.045 |
|
|
定位精度Y |
MM |
0.030 |
|
定位精度Z |
MM |
0.025 |
|
重複定位精度X |
MM |
0.020 |
|
重複定位精度Y |
MM |
0.020 |
|
重複定位精度Z |
MM |
0.015 |
|
其他 |
|
|
|
所需氣壓 |
KG/CM2 |
|
|
所需動力 |
KVA |
60 |
|
重 量 |
T |
45 |
|
BT50-32T圓盤式刀庫 |
臺灣 |
臺灣品牌 |
|
數控系統（半閉環反饋） |
德國 |
西門子828D |
|
機器外型尺寸 |
MM |
6358L*3660W*4200H |
二、控制系統特性：
（一）數控系統
數控系統：
1、西門子828D（半閉環反饋）
2、主軸配22KW西門子主軸電機
3、X軸配50NM西門子伺服電機，絕對編碼
4、Y軸配40NM西門子伺服電機，絕對編碼
5、Z軸配40NM西門子伺服電機,帶抱閘，絕對編碼
6、10.4寸屏，NCU572.5,PCU50.3,支持USB
7、手持單元編碼器為西門子產（含7米長彈簧電纜）
8、主軸第二編碼器
9、主軸第二編碼器電纜
10、具備主軸轉換成旋轉分度軸（C軸功能）
11、具備高速剛性攻絲功能
12、具備自動高低檔判斷及切換功能
13、具備高精高速功能
14、豐富的軟件切削加工功能
15、自動定位功能，極其便于鏜削加工工藝要求
（二）機床電器：
1、西門子接觸器
2、歐姆龍繼電器
3、日本松下或者歐姆龍行程開關
4、上海滬工產保險座及熔芯
5、西門子30V/30A開關電源
6、施耐德空氣開關
7、施耐德開關控制按鈕
8、大功率天正公司控制變壓器
9、線路、線纜部分，均采用符合國標的電線、電纜
10、電柜專用空調（波英特公司產）1臺套
11、河北機床附件廠產三防工作燈2只
12、浙江產三色警示燈1只
13、線槽
14、接線端子菲尼克斯產
15、拖鏈
16、主軸雙泵油冷機
17、高壓油管若干
18、拖鏈支架
19、電纜走線槽
20、氣動元件一套
21、高強度高柔韌性動力電纜
22、高柔韌性屏蔽信號電纜
23、高強度氣管
24、DC24V電磁閥
25、液壓平衡站自動調節控制系統
26、自動潤滑功能控制電路
27、主軸箱體頭罩防護
28、雙螺旋排削器及電機
29、冷卻水管及冷卻泵
30、雙泵主軸油冷機
