設備主要技術參數：

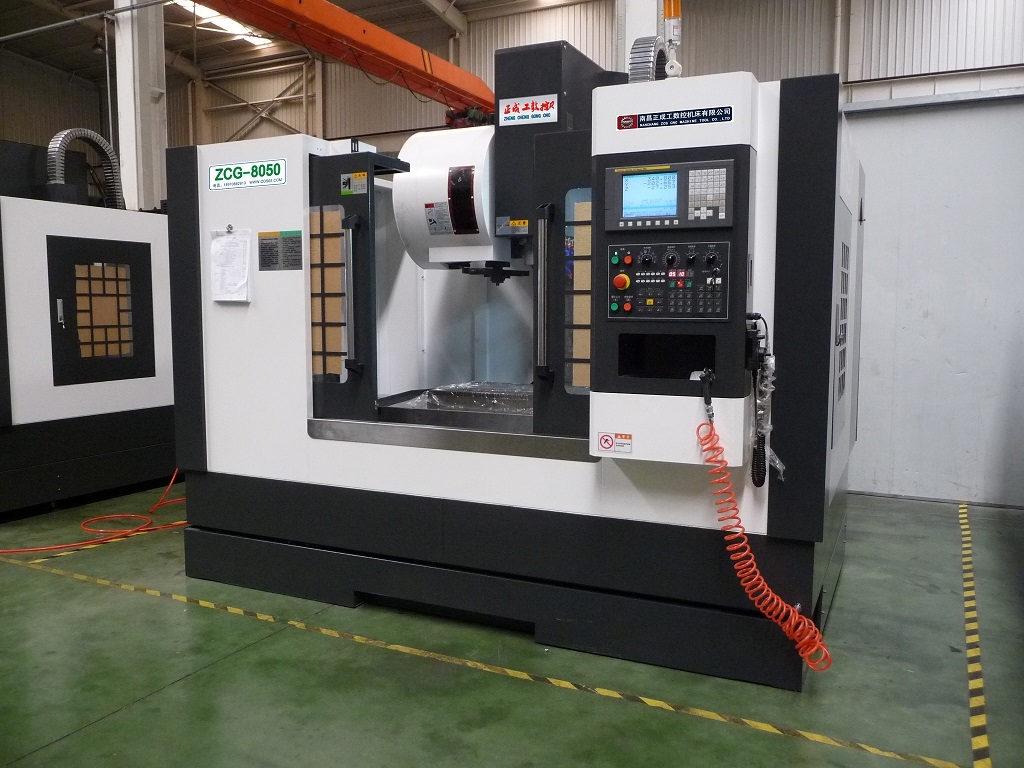

機型：L850數量 壹臺
A.標準規格
|
NO |
型 號 |
L850 |
|
工作臺 |
X/Y/Z行程(mm) |
800×500×500 |
|
工作臺尺寸：長×寬（mm） |
1000×550 |
|
|
T型槽寬×間距（mm） |
5-18*100 |
|
|
工作臺主軸鼻端（mm） |
160-660標配 |
|
|
主軸 |
主軸中心至立柱軌面（mm） |
599 |
|
主軸馬達功率（KW） |
7.5 |
|
|
主軸電機扭力(nm/kw) |
35.8/7.5 |
|
|
主軸轉速（rpm） |
80-8000 |
|
|
主軸規格 |
BT40/ ?150 |
|
|
三軸 |
X/Y/Z電機電機參數（扭矩NM） |
16/16/16 |
|
|
X.Y.Z電機聯接方式 |
直聯 |
|
坐標軸 |
X、Y軸快速位移（m/min） |
24 |
|
Z軸快速位移（m/min） |
18 |
|
|
切削進給率（mm/min） |
1-10000 |
|
|
X、Y、Z軸滾珠絲桿規格 |
4012 |
|
|
X軸線軌規格 |
MSA35E |
|
|
Y軸線軌規格 |
MSA45A |
|
|
Z軸導軌 |
滑動導軌 |
|
|
機床精度 |
定位精度（mm） |
±0.012 |
|
重復精度（mm） |
±0.008 |
|
|
數控 系統 |
數控系統 |
發那科0i-MD/a電機 |
|
進給系統 |
發那科 |
|
|
第四軸轉臺 |
|
|
|
|
|
|
|
機床 |
占地面積長×寬×高（mm） |
3000×2800×2600 |
|
機械重量（KG） |
5500 |
|
|
電源（HZ/V） |
50/380 |
|
|
電力消耗（KVA） |
18 |
|
|
電源需求（KVA） |
15 |
|
|
氣壓需求（kg/cm2） |
≥6 |
|
|
工作臺承重（KG） |
450KG |
B.標準附件（L850)
1.工具箱 1個
2.地腳墊塊 1套
3.剛性攻牙 1個
4.主軸吹氣 1個
5.集中自動潤滑單元 1個
7.三軸滾珠絲杠預拉 1個
7.分離式手輪 1個
8.工作燈 1個
C.技術文件(L850)
1.數控系統中文操作編程手冊 1本
2.機床使用說明書 1本
3.電氣原理圖 1本
4.隨機技術文件 1本
二．主要配件供應商及控制器功能表
|
NO |
貨物名稱 |
型號和規格 |
制造商名稱 |
|
1 |
床身 |
立式加工中心 |
臺正 |
|
2 |
防護罩 |
立式加工中心 |
振飛/引興 |
|
3 |
數控系統 |
FANCU 0I-MD |
FANCU |
|
4 |
主軸馬達 |
FANCU |
FANCU |
|
5 |
三軸電機 |
FANCU |
FANCU |
|
6 |
整體主軸 |
臺灣 |
羅翌 |
|
7 |
增壓缸 |
臺灣 |
北距 |
|
8 |
三軸軸承 |
日本 |
NSK |
|
9 |
三軸連軸器 |
德國 |
R+W波紋管脹套 |
|
10 |
三軸滾珠絲桿 |
臺灣/德國 |
PMI（銀泰）/德國力士樂 |
|
11 |
X.Y,軸線軌 |
臺灣/德國 |
PMI（銀泰）/德國力士樂 |
|
12 |
Z，軸硬軌 |
美國 |
霞板 |
|
13 |
自動潤滑系統 |
TZ-2232中日合資 |
河谷 |
|
14 |
氣動組件 |
臺灣 |
AIRTAC |
|
15 |
電器過載保護器 |
韓國 |
LS 電產 |
|
16 |
冷卻水泵 |
合資 |
洛凱 |
|
17 |
增壓缸 |
臺灣 |
北距/豪澄 |
|
18 |
熱交換器 |
中國 |
瑞科 |
|
19 |
電子手輪 |
臺灣 |
國產 |
|
20 |
圓盤式刀庫 |
BT40-24T |
臺灣北距或首輪 |
|
21 |
外防護罩 |
國產 |
振飛/引興 |
|
22 |
鏈式排削機 |
國產 |
臺正聯盟體 |
|
23 |
第四軸旋轉工作臺 |
臺灣 |
德川/旭陽 |
注：因零配件供貨不及時等原因，可能導致某些零配件與配置不符，我們將采用同檔次的其他品牌配件，具體以實際生產的機床為準。更改替代主要部件需要發函得到需方同意確認。
