高剛性臥式搪銑加工機

  秉持龍門世家所代表的成熟製造能力與創新研發技術，亞崴BL 系列臥式搪銑加工機，憑藉著精湛的組立與鏟花工藝，運用高剛性結構與重負荷旋轉工作臺為基礎，結合 BL-S 系列大扭力主軸或 BL-FM 系列高速主軸模組，不論您的加工需求為大型零件之深穴搪孔，重型模具之精密銑削，BL 系列皆可輕易克服，完全符合您今日以及未來的各種加工需求

行程 ( X x Y x Z ) mm			工件尺寸   ( 直徑 x 高度 ) mm
BL-2018		2,000 x 1,800 x 1,300	1,600 x 1,300
BL-3018		3,000 x 1,800 x 1,300
BL-4018		4,000 x 1,800 x 1,300
BL-2024		2,000 x 2,400 x 1,300
BL-3024		3,000 x 2,400 x 1,300
BL-4024		4,000 x 2,400 x 1,300

 Top

  憑藉著長期累積的臥式搪銑床之研發與製造經驗，結合的工具機科技與高品質零件，將 BL 系列的機械性能與「龍門世家」的品牌形象同時發揮到極致

  模組化主軸設計，BL-S 心軸式主軸 ( 兩段式齒輪變速箱 )，扭力可達 1,308 N-m ; BL-FM 滑枕式主軸 ( 內藏式主軸馬達 )，轉速可達 8,000 rpm工作臺採高阻尼、低摩擦力油浮式設計，載重能力可達 15,000 kg ( 選配 )刀庫與主軸頭分別結合於立柱兩側，提供大型動件適當的配重平衡效果，確保極致的定位精度臥式搪銑加工機提供更佳的排屑能力立式加工機臥式搪銑加工機Top

  精密的品質與卓越的性能，專為航太設備、交通運輸設備、能源設備等大型零件與模具加工產業所研發

  選配全封式鈑金，可將加工鐵屑與冷卻液隔離在機臺內，確保安全乾淨的工作環境可封閉式操作室與立柱採一體式設計，兼具作業安全與便利性全系列出廠前皆實施重切削能力測試，藉以確保極致的性能與產品品質 Top高剛性結構所有結構件皆透過 FEM 有限元素分析，具有設計化、結構輕量化等優點，確保整機剛性具備高效能加強肋之底座、立柱、工作臺、主軸箱以及鞍座，皆採用高張力米漢納鑄鐵結構，並經過嚴格的退火程序與時效處理，可有效消除鑄件內應力，滿足長年加工使用之需求高精度、重負荷軸向進給系統採用大扭力 FANUC αi 系列馬達直結傳動高精密滾珠導螺桿，三軸快速進給可達 12 m/min.三軸採用超重負荷線性滑軌全行程支撐設計，滿足重切削之加工需求三軸標準配備解析度達 1μm 之 HEIDENHAIN 全閉迴路光學尺，定位精度可達 ±0.010 mm / 全行程 ( JIS )雙列螺旋捲屑器以及分離式水箱、鐵屑車，確保鐵屑移除效率與冷卻效果 Top

  首頁臥式搪銑加工中心機BL 系列機型特點概述主軸性能規格表代理商網絡連絡我們

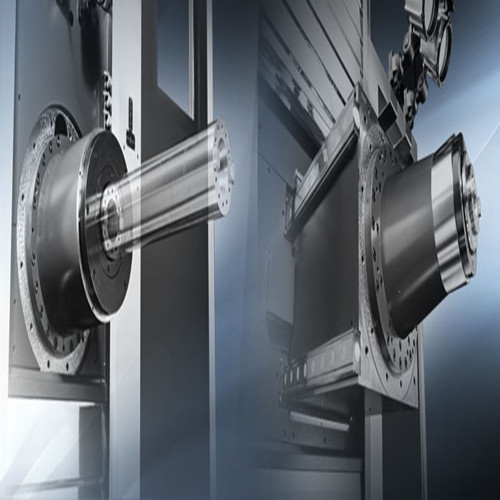

S 型心軸式主軸 - 零件加工主軸心軸尺寸 ?120 mm，伸出量 ( W 軸 ) 600 mm兩段式齒輪變速箱設計，主軸輸出扭矩 1,308 N-m，轉速 2,400 rpmW 軸進給結構採滾珠導螺桿結合線軌設計，可依不同的加工需求決定 W 軸的伸出量S 型及 FM 型主軸皆採用油冷式溫控裝置及冷卻水套，可針對主軸箱內部軸承、馬達、齒輪等機構進行精確定量的自動冷卻，有效減少主軸熱變位，確保加工精度

  FM 型滑枕式主軸 - 模具加工滑枕斷面面積 480 x 470 mm，伸出量 ( W 軸 ) 600 mm內藏式主軸馬達設計，主軸輸出扭矩 600 N-m，轉速 6,000 rpm，另可選配 8,000 rpmW 軸進給結構採滾珠導螺桿結合線軌設計，可依不同的加工需求決定 W 軸的伸出量

本型錄之規格如有變更，恕不另行通知
