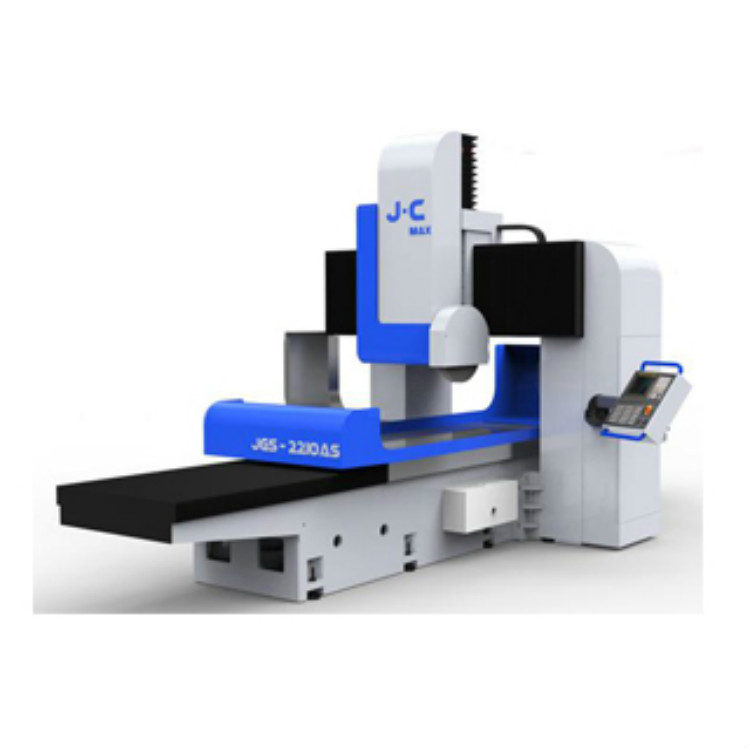

采用成熟的龍門框架結構，X軸雙V導軌，雙油缸傳動，運動平穩可靠，Y軸直線導軌，具有較高的定位精度，可無級調速修整砂輪粗細，提升磨削光潔度，Z軸自動進給磨削，AS操作界面化，菜單式選擇加工模式，提升工廠自動化生產，降低勞動強度，節約生產成本。
1、采用成熟的龍門式結構，工作臺移動為“雙V”導軌，穩定性好，精度高
2、獨立的主油壓系統與導軌潤滑系統，程度避免油溫變化對床身的熱變形影響
提高了機床的穩定性和加工一致性，全封閉式供油、回油，延長液壓油使用壽命，方便維護
3、程控型機床在設計上取消了上下進刀手動手輪與左右進刀手輪，采用步進或伺服電機控制系統
使用電子手輪實現進給，而且可以設定自動進刀量及進刀次數，操作簡單、方便
4、砂輪主軸標配為高精度滾動軸承(P4級)主軸系統，精度高、承載能力強，工件的表面質量高
|
規格 |
|
單位 |
JGS-2008AS |
JGS-2009AS |
JGS-2210AS |
|
|
加工能力 |
工作臺工作面積 |
mm |
2000*800 |
2000*900 |
2200*1000 |
|
|
|
左右移動量 |
mm |
2150 |
2150 |
2350 |
|
|
|
前后移動量 |
mm |
900 |
1000 |
1100 |
|
|
|
工作臺面至主軸中心距離 |
mm |
220-880 |
|||
|
|
橫梁底面到工作臺面 |
mm |
730 |
|||
|
|
工作臺承受重量（含磁盤） |
kg |
2500 |
2700 |
3000 |
|
|
|
門柱間距 |
mm |
1250 |
1250 |
1350 |
|
|
工作臺 |
工作臺T型槽 |
mm*N |
22*3 |
22*4 |
22*5 |
|
|
|
工作臺速度 |
m/min |
10-28 |
|||
|
橫梁 |
前后手輪 |
一格 |
mm |
0.005 |
||
|
|
|
一圈 |
mm |
0.5 |
||
|
|
前后自動單次進給量 |
mm |
30 |
|||
|
|
前后快速移動速度 |
mm/min |
1500 |
|||
|
上下結構 |
上下電子手輪 |
一格 |
mm |
0.005 |
||
|
|
|
一圈 |
mm |
0.5 |
||
|
|
上下自動進給量 |
mm |
0.005-0.10 |
|||
|
|
上下快速移動速度 |
mm/min |
400 |
|||
|
砂輪 |
砂輪尺寸 |
mm |
500*60*203 |
|||
|
|
主軸轉速 |
r/min |
1450 |
|||
|
馬達 |
磨頭電動機功率 |
HP*P |
10*4 |
10*4 |
15*4 |
|
|
|
油壓馬達 |
HP*p |
10*6 |
|||
|
|
前后步進馬達 |
w |
400 |
|||
|
|
上下伺服馬達 |
kw |
1 |
|||
|
重量 |
凈重 |
kg |
10000 |
10500 |
12000 |
|
|
|
毛重 |
kg |
12500 |
13000 |
15000 |
|
|
尺寸 |
機器高度 |
mm |
3000 |
3000 |
3250 |
|
|
|
外形尺寸 |
mm |
6000*2600*3300 |
6000*2600*3300 |
6000*2800*3300 |
|
