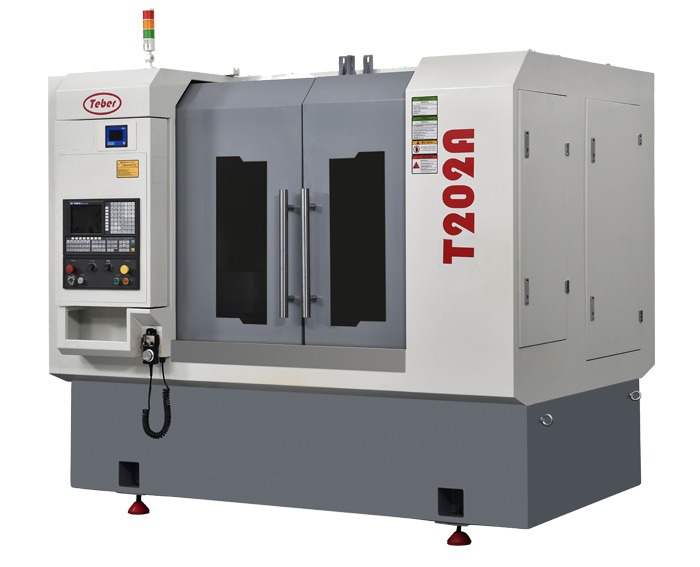

主要功能特點：
1、采用磨床專用控制系統，兩軸進口高精度滾珠絲杠，進口軸承支撐；頭架結構：A型固定式，B型定活兩用，C型精密電主軸回轉結構，D型力矩主軸回轉結構；X、Z軸采用精密滾柱導軌，電氣采用施耐德電器控制。機床具有砂輪自動修正及補償功能，外接1μm波段補償開關、安全急退保護等功能。
2、本機床具有重復定位精度高、磨削穩定性強、表面粗糙度值低；操作簡便、易學易上手、便于實現自動化加工等優點;廣泛適用于端面、外圓或成型面同時磨削及圓柱圓錐面等外圓零件的高效磨削。
加工零件圖片
技術參數
|
技術參數 |
規格 |
|
|
中心高 |
Center high |
135mm |
|
兩頂尖中心距 |
Two top center distance |
750mm |
|
磨削直徑范圍 |
Grinding diameter range |
Ф8~Ф200mm |
|
砂輪尺寸范圍 |
Grinding wheel size range |
Ф400×（25~80）×Ф203mm |
|
砂輪線速度 |
Grinding wheel speed |
≤45m/s （可選≤60m/s、≤90m/s、≤120m/s） |
|
砂輪電機功率 |
Grinding wheel motor power |
4kW |
|
頭架電機功率 |
Head motor power |
400W（伺服電機） |
|
工件最大重量 |
Max weight of the workpiece |
≤50kg |
|
工作臺縱向移動量 |
Length of movement of the table |
≥920mm |
|
砂輪架進給速度 |
Grinding wheel feed speed |
0.01~6000mm/min |
|
頭架撥盤轉速(無級變速) |
Head carriage speed（stepless speed) |
0~400r/min |
|
頭架莫氏錐度 |
Head frame Mohs taper |
MT5 |
|
尾架套筒行程 |
Tailstock sleeve travel |
50mm |
|
尾架莫氏錐度 |
Tailstock Mohs taper |
MT4 |
|
工作精度圓度 |
Working accuracy roundness |
≤1.5μm |
|
尺寸一致性 |
Dimensional consistency |
≤3μm/315mm |
|
表面粗糙度 |
Surface roughness |
Ra0.1~0.4μm |
|
X軸重復定位精度 |
X- axis repeat positioning accuracy |
≤1.5μm(50次) |
|
Z軸重復定位精度 |
Z-axis repeat positioning accuracy |
≤2.0μm(50次) |
|
執行標準 |
Implementation of standards |
Q/320281BGF01-2016 GB/T4685-2007 |
|
機床重量 |
Machine weight |
3400kg |
|
機床外形尺寸(L×W×H) |
Machine dimensions (L×W×H) |
2400×1800×2080mm |
|
標準配置Standard Configuration |
||
|
GSK986GS數控磨床系統GSK986GS CNC Grinding Machine System |
||
|
電氣柜熱交換器Electric cabinet heat exchanger |
||
|
磁性過濾冷卻Magnetic fiter cooling |
||
|
中原精密端面對刀儀ZY precision end face knife |
||
|
液壓站及腳踏開關hydraulic station and foot switch |
||
|
可選配置Optional Configuration |
||
|
FANUC 0i-F/G數控磨床系統FANUC 0i-F /G CNC Grinding Machine System |
||
|
SIEMENS 828D數控磨床系統SIEMENS 828D CNC Grinding Machine System |
||
|
中原精密徑向外圓量儀ZY precision radial excircle meter |
||
|
馬波斯徑向外圓量儀MARPOSS radial excircle meter |
||
|
油霧機 oil mist machine |
||
|
軸向浮動長度測量儀Axial floating length measuring instrument |
||
