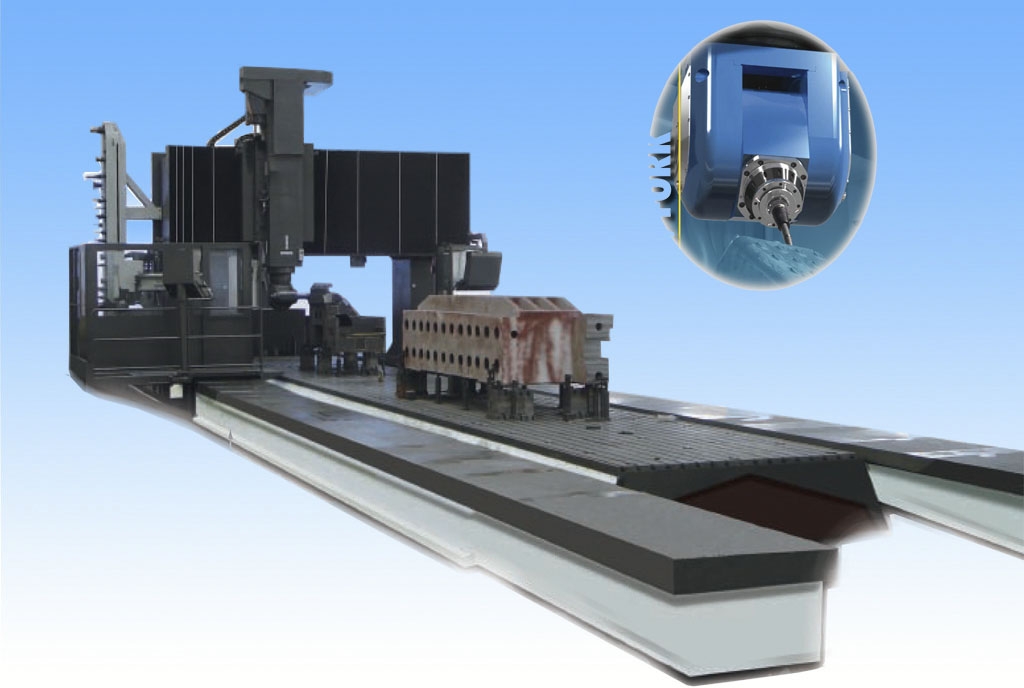

          供正成工大型KSP4010B動柱五面體龍門
          供正成工大型KSP4010B動柱五面體龍門
          產品價格:¥435萬(人民幣)
        1. 規格:10000*4000*1250
        2. 發貨地:重慶永川區
        3. 品牌:
        4. 最小起訂量:1臺
        5. 免費會員
          會員級別:試用會員
          認證類型:企業認證
          企業證件:通過認證

          商鋪名稱:南昌正成工數控機床有限公司

          聯系人:彭林(先生)

          聯系手機:

          固定電話:

          企業郵箱:ods65@163.com

          聯系地址:南昌市青云譜區敬之路天沐君湖64棟1003

          郵編:330025

          聯系我時,請說是在焊材網上看到的,謝謝!

          商品詳情

            一、機床的用途及性能:

            KSP4010B動柱定梁五面龍門主要用于重型鋁質材料零件的加工,采用了雙滑枕(方滑枕)高剛性,Z1選用了國內北京mepro最高技術新一代45°五軸力矩擺頭T600五軸頭,可用于各數勻面角度的加工;Z2為標準臺灣BT50/Φ230直接式主軸(最大盤銑刀¢200)

            高質量配置了600Nm電主軸600Nm, 轉速4000rpm,使用BT50刀柄,可以滿足空間任意位置鎖緊,小尺寸,大扭矩,是國產新一代五軸聯動加工重器。 而使用五軸聯動機床加工技術加工各種復雜工件,可以有效克服傳統加工中心的技術缺陷。

            高效率:采用五軸聯動機床有效簡化了工件的裝夾。加工時無需特殊夾具,降低了夾具的成本,避免了多次裝夾,同時提高加工的精度。

            低成本:五軸聯動機床可在加工中省去許多特殊刀具,有效降低了刀具成本。同時,五軸聯動機床在加工中能增加刀具的有效切削刃長度,減小切削力,提高刀具使用壽命,降低成本。

            1、 該機床是正成工集團生產的完整全新設備,具有高剛性的結構設計、可靠的精度穩定性及保持性,在技術文件規定的環境條件下能連續正常工作,精度穩定。完整的配套,部件設計采用模塊化,標準化程度高,具有良好的互換性,穩定的質量。

            2、 機床設計先進、性能可靠、操作簡便、維修方便。整機具有高剛性的框架結構設計,因此不僅具有強力切削的能力,同時又能滿足精密零件的加工。

            3X、Y1Y2、Z1、Z2傳動系

            X軸傳動形式

            X軸運動采用齒輪齒條傳動結構,在左右床身上分別安裝一套精密齒條,該齒條采用淬火并精密研磨加工工藝,硬齒面;左右滑座上分別安裝兩套精密行星減速箱,交流伺服電機直聯精密行星減速箱,減速箱輸出軸分別安裝齒輪,該齒輪采用淬火并精密研磨加工工藝,硬齒面。齒輪與齒條嚙合驅動龍門框架運動,雙伺服電機消隙。當機床做縱向運動時,左右滑座上分別有一個交流伺服電機為主傳動電機并控制其運動,另一個交流伺服電機為輔助運動電機,轉動方向與主運動電機轉向相反并保持一定的電流差值,通過數控系統控制,自動消除X運動軸左右側的運動間隙。

            X軸左右床身內側分別安裝光柵尺,將檢測的位置信號傳輸到數控系統,在數控系統的控制下,確保X軸兩側四驅動電機同步性,同時對X軸運動作閉環控制。

            Y軸傳動形式

            Y1Y2軸運動采用齒輪齒條傳動形式,在橫梁兩個導軌之間安裝一套精密的齒條,該齒條采用淬火并精密研磨加工工藝,齒面為硬齒面結構。在橫向滑板上安裝兩套精密行星減速箱,減速箱采用交流伺服電機直聯精密行星減速箱裝置,減速箱輸出軸安裝精密齒輪,該齒輪采用淬火并精密研磨加工工藝,齒面為硬齒面結構。齒輪與齒條嚙合驅動橫向滑板運動,運動時有一個交流伺服電機為主傳動電機并控制其運動,另一個交流伺服電機為輔助運動電機,轉動方向與主運動電機轉向相反并保持一定的電流差值,這樣可以通過數控系統控制,自動消除Y1Y2運動軸的運動間隙。

            Z1Z2軸傳動形式方滑枕

            Z1\Z2軸運動采用滾珠絲杠傳動形式,在橫向溜板兩個導軌之間設置高精度雙螺母預載滾珠絲杠,通過交流伺服電機直聯高精度行星齒輪減速器減速,經無齒隙聯軸器傳動。

            Z1Z2軸運動采用油壓缸自動平衡技術,消除因自重產生的上下的不平衡力矩。

            二、4010B機械規格

            工作臺面

            工作臺面積

            MM

            10000L3000W

            T型槽(尺寸  槽數  間距)

            MM

            1828200

            工作臺最大載重量

            KG

            5/平方米

            行程

            X軸行程

            MM

            10400

            Y12軸行程

            MM

            4600(有效行程4000

            Z12軸行程

            MM

            1250

            主軸鼻端至臺面

            MM

            300-1550

            門寬

            MM

            4000



            X軸傳動方式

            rpm

            雙軸輸出雙齒輪齒條驅動

            Y12Z12軸滾珠絲桿規格



            Y8020(動螺母結構); Z6316

            XY12軸導軌規格



            X軸:455滾柱線軌,Y1255規格重載滾柱線軌

            Z12軸導軌規格



            四線軌:55規格重載滾柱線軌

            XYZ軸伺服電機傳動方式及傳動比



            X軸齒輪齒條傳動,速比31Y軸傳動比21;Z軸皮帶傳動,傳動比21

            主軸電機,XYZ三相伺服電機推薦



            主軸電機:30Kw ;X50Nm;Y40NmZ50Nm(抱閘)

            直聯式主軸(Z2)



            臺灣產BT50/Φ230直接式

            快移進度(XY1Y2Z1Z2 )

            MM

            10000/8000/8000

            精度

            定位精度X

            MM

            0.08(全長)

            定位精度Y

            MM

            0.04(全長)

            定位精度Z

            MM

            0.02(全長)

            重複定位精度X

            MM

            0.03

            重複定位精度Y1Y2

            MM

            0.025

            重複定位精度Z1Z2

            MM

            0.015

            其他

            所需氣壓

            KG/CM2

            6.5

            所需動力

            KVA

            180

            數控系統

            德國

            西門子828D

            重量

            T

            103

            機床外形尺寸



            11800L*6450*5500

            T600D萬能自動銑(Z1)

            北京 mepro



            A 軸額定/最大扭矩

            Nm

            270/600Nm

            A 軸最高轉速/額定電流

            rpm

            30rpm/22.5A

            A 軸抱緊扭矩

            Nm

            4000(60bar)

            A 軸轉角范圍

            °

            ±180°

            A 軸編碼器類型



            絕對式

             A 軸定位精度



            8″ VDI3441

            A 軸重復定位精度



            4″ VDI3441

            C 軸額定/最大扭矩

            Nm

            270/600Nm

            C軸最高轉速/額定電流

            rpm

            30rpm/3.9kw

            C軸抱緊扭矩

            Nm

            4000Nm(60bar)

            C軸轉角范圍



            ±180°°

            C 軸編碼器類型



            絕對式

            C 軸定位精度



            8″ VDI3441

            C 軸重復定位精度



            4″ VDI3441

            主軸參數





            主軸S1扭矩

            Nm

            600Nm

            主軸額定功率

            kW

            25.1kW

            刀柄



            BT50-T50(45°

            潤滑方式



            油氣潤滑

            銑頭重量

            Kg

            710Kg

            主要配置:X軸驅動采用臺灣晶杰雙齒輪輸出齒輪箱、齒條為模5斜齒;絲桿YZ軸絲桿采用歐洲進口(西班牙BSG或者SHUTON);絲桿軸承為NSK或者FAG;

            三、西門子828D控制系統特性:

            電氣系統配置:

            考慮性價比因素,電氣系統推薦采用西門子828D數控系統;具體配置如下:

            1. 數控系統:采用西門子828D控制系統,其中主要包括:

            1) 主機采用 標準型PPU260/PPU261;

            2) 10.4" TFT彩色顯示器和全尺寸CNC鍵盤;

            3) SINUMERIK MCP483C PN機床操作面板;

            4) 用戶程序存儲容量5M;

            5) 便攜式電子手輪;

            6) 前置USB 2.0CF卡和以太網接口。后置RS232C接口及USB2.0、以太網接口。

            2. 主軸電機部分:

                 主軸電機采用西門子1PH7系列主軸電機,功率匹配機床設計要求。

            3. 伺服驅動電機:

                伺服電機采用西門子1FT6系列伺服電機,功率匹配機床設計要求。

            4. 功率模塊部分:

                各軸功率模塊選用西門子配套的SINAMICS S120系列功率模塊。

            5. 反饋部分:

                各直線軸采用海德漢LB 382C系列增量式直線光柵尺。

            ◆采用世界先進的西門子828D系統,采用伺服驅動,確保了控制系統的穩定性高、速度快,表面光滑,精度高等優點,具備了制造模具應有的功能,是模具生產的最佳選擇。

            數控系統

            西門子828D數控系統

            (1) 基本配置

            1. 10.4"TFT液晶彩顯;

            2. P133,32MRAM,操作單元MMC103,內裝Windows中文操作系統,有MSTT機床操作面板,全鍵鍵盤,有ISA適配艙;

            3. 6G以上硬盤;

            4. 1.44 M/3.5"軟驅;

            5. 中文及英文顯示;

            6. 外手控盒;

            7. PLC程序空間為64KB;

            8. RS232接口,可DNC傳送;

            (2) 主要G功能及其它

            1. 插補功能:G0、G1、G02、G03及螺旋線插補,具有加速、突變限制;

            2. 平面選擇:G17、G18、G19;

            3. 刀具偏差值補償:G40、G41、G42及刀具長度補償;

            4. 絕對、相對編程:G90、G91;

            5. 公、英制轉換:G70、G71;

            6. 工件零點設定:G54~G59,可有4~100組零點偏置;

            7. 可編程工作區限制:G25、G26;

            8. 參考點返回:G74或手動回參考點;

            9. 極坐標編程;

            10. 坐標轉移及旋轉功能;

            11. 比例縮放功能和鏡像編程;

            12. 銑削循環;

            13. 子程序編程及調用;

            14. 高級語言編程和DIN66025編程語言;

            15. 后臺編輯;

            16. MDI運行、自動試運行、單段、手動和點動JOG手輪操作等;

            17. 有程序及機床參數保護,8級存取保護;

            18. MDI及DNC輸入;

            19. 主軸無級變速并自動選檔,速度修調范圍0~120%及進給軸速度修調范圍0~120%;

            20. 精度補償功能:螺距誤差補償、反向間隙補償;

            21. 最大指令值:±99999.999mm,最小設定單位:0.001mm;

            22. 編輯功能:編輯、存儲、拷貝、修改;

            23. 程序檢測功能:機械鎖定、STM鎖定、試運行、單程序段;

            24. 自診斷功能:程序操作、加工、系統裝置的連續故障診斷及故障報警信息顯示,具有示波器功能,可監控各軸電流、功率和PLC的各種接口信號診斷;

            25. 網絡功能。

            (3)控制柜
