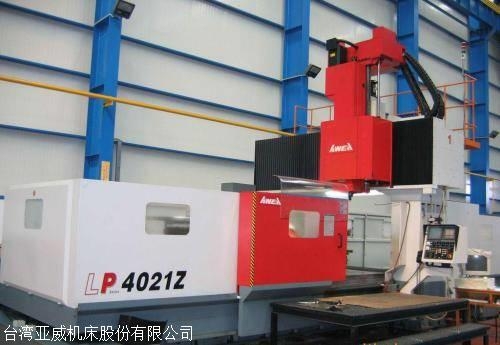

高性能龍門型加工中心機
秉持龍門世家所代表的成熟製造能力與創新研發技術，亞崴 LP 系列龍門型加工中心機，憑藉著大馬力、高剛性結構，結合高品質、自動化等周邊配備與完整的系列規格尺寸，提供您高效能、高生產力的加工對策；廣為全球知名汽車工業、精密模具工業、航太工業與能源工業等加工大廠所採用
LP 系列另可選配自動化交換頭庫與立臥換刀系統成為五面加工機，更彈性的加工能力可充分符合您今日與未來的各種加工需求
系列化產品線，規格齊全，搭配高彈性之自動化交換頭庫與立臥換刀系統，提供全自動化、高效能與高生產性之加工性能
模組化的主軸設計，提供不同的切削特性，符合多樣化的加工需求X、Y 軸採用超高剛性滾柱型線性滑軌，兼具硬軌的重切削剛性與線性滑軌的快速移動、低磨耗等特色，剛性與控制性大幅提升Z 軸採用高剛性硬軌設計，經熱處理後再精密研磨，適合重切削。 ( 選配直結式高速主軸，Z 軸可選擇滾柱型線性滑軌設計 )一體式底座採用複合四滑軌設計，底座尺寸依行程長度比例加大，消除工作臺懸垂問題，確保支撐剛性大跨距對稱式中心驅動設計，X 軸滾珠導螺桿在運動軸向中心，提供高精度與重負荷之軸向進給能力，避免因偏置驅動所產生之移動件游離與導軌磨耗不均勻等現象發生配置螺桿減震機構，降低長尺寸螺桿懸垂迴轉之震動，提升加工精度
高剛性結構一體式底座採用複合四滑軌設計，底座尺寸依行程長度比例加大，消除工作臺懸垂問題，確保支撐剛性大跨距對稱式中心驅動設計，X 軸滾珠導螺桿在運動軸向中心，提供高精度與重負荷之軸向進給能力，避免因偏置驅動所產生之移動件游離與導軌磨耗不均勻等現象發生配置螺桿減震機構，降低長尺寸螺桿懸垂迴轉之震動，提升加工精度
化主軸系統
強悍的切削能力
頭部採用內包式硬軌設計，高剛性、力流效應佳，減少切削懸伸、震動問題。Y 軸採用段差式高剛性線性滑軌設計，提升主軸頭、鞍座、橫樑之整體結構剛性，縮短接觸點與橫樑之間距，提升切削能力
中心對稱式主軸系統設計
將主軸、馬達、滾珠螺桿、雙配重油壓缸與齒輪箱做之空間配置，有效抑制熱變位與減低不平衡力矩的產生，確保加工精度與重切削能力
齒輪式高扭力主軸高低檔強力齒輪箱設計浮動式油壓鬆刀機構，鬆刀時主軸軸承不受任何力量4,000 rpm 高扭力主軸，搭載高馬力輸出 26 kW 主軸馬達，在 254 rpm 提供 977 N-m 的扭矩輸出，符合重切削加工的需求6,000 rpm 高扭力主軸，搭載高馬力輸出 26 kW 主軸馬達，在 387 rpm 亦可提供 642 N-m 的扭矩輸出
手動鎖頭 / 鎖刀
手動 45° 分度
高轉速 : 3,000 rpm
輸出功率 : 22 kW ( 30 HP )
手動鎖頭 / 鎖刀
手動 45° 分度
高轉速 : 3,000 rpm
輸出功率 : 22 kW ( 30 HP )
手動鎖頭 / 油壓鬆刀 ( 手動上刀 )
無分度
高轉速 : 3,000 rpm
輸出功率 : 22 kW ( 30 HP )
手動鎖頭 / 鎖刀
C 軸手動 45° 分度
A 軸手動 5° 分度
高轉速 : 3,000 rpm
輸出功率 : 22 kW ( 30 HP )
Top
自動鎖頭 / 手動鎖刀
C 軸自動 5° 分度
A 軸手動 5° 分度
高轉速 : 2,000 rpm
輸出功率 : 22 kW ( 30 HP )
Top
自動鎖頭 / 鎖刀
C 軸自動 5° / 2.5° / 1° 分度
高轉速 : 3,000 / 4,500 rpm
輸出功率 : 22 kW ( 30 HP )
選配主軸中心出水系統
自動鎖頭 / 鎖刀
C 軸自動 5° / 2.5° / 1° 分度
高轉速 : 3,000 / 4,500 rpm
輸出功率 : 22 kW ( 30 HP )
選配主軸中心出水系統
自動鎖頭 / 鎖刀
高轉速 : 3,000 rpm ( Z +600 mm ) / 6,000 rpm ( Z +350 mm )
輸出功率 : 22 kW ( 30 HP )
選配主軸中心出水系統
自動鎖頭 / 鎖刀
A / C 軸自動 5° / 2.5° / 1° 分度
高轉速 : 3,000 / 4,500 rpm
輸出功率 : 22 kW ( 30 HP )
選配主軸中心出水系統
自動鎖頭 / 鎖刀
A / C 軸自動 5° / 2.5°/ 1° 分度
高轉速 : 3,000 / 4,500 rpm
輸出功率 : 22 kW ( 30 HP )
選配主軸中心出水系統
| 列印此頁面 | LP-3021 | LP-4021 | LP-5021 | LP-6021 |
|---|---|---|---|---|
| 重要諸元 | ||||
| X 軸行程 | 3,000 mm | 4,000 mm | 5,000 mm | 6,000 mm |
| Y 軸行程 | 2,100 mm ( 2,500 mm 選配 ) | |||
| Z 軸行程 | 760 mm ( 1,000 / 1,200 / 1,400 mm 選配 ) | |||
| 主軸鼻端至工作臺面距離 | 240 ~ 1,000 mm ( 200 ~ 1,200 mm / 200 ~ 1,400 mm / 200 ~ 1,600 mm 選配 ) | |||
| 雙柱間距離 | 2,300 mm | |||
| 工作臺 | ||||
| 工作臺尺寸 ( X 方向 ) | 3,020 mm | 4,020 mm | 5,020 mm | 6,020 mm |
| 工作臺尺寸 ( Y 方向 ) | 2,010 mm | |||
| 工作臺載重量 | 10,000 kg | 12,000 kg | 15,000 kg | 18,000 kg |
| 主軸 | ||||
| 主軸馬達 ( 連續 / 30 分 ) | 22 / 26 kW ( 30 / 35 HP ) | |||
| 主軸轉速 |
6,000 rpm ; 8,000 / 10,000 rpm 直結式主軸 ( 選配 ) Z 軸 : 1,000 / 1,200 / 1,400 mm 可搭載 ： 4,000 / 5,000 齒輪式主軸 ( 選配 ) 6,000 / 8,000 內藏式主軸 ( 選配 ) 8,000 / 10,000 直結式主軸 ( 選配 ) |
|||
| 主軸內孔規格 | BT50 ( ISO50 ) / DIN69871-A ( 選配 ) | |||
| 主軸進給 | ||||
| 快速進給速率 X 軸 | 20,000 mm / min. | 15,000 mm / min. | 10,000 mm / min. | 10,000 mm / min. |
| 快速進給速率 Y 軸 | 15,000 mm / min. | |||
| 快速進給速率 Z 軸 | 15,000 mm / min. | |||
| 切削進給速率 | 1 ~ 10,000 mm / min. | 1 ~ 5,000 mm / min. | ||
| 刀庫 | ||||
| 刀庫容量 | 32 支刀 ( 60 / 90 / 120 選配 ) | |||
| 刀具直徑 / 鄰刀空 | ? 127 / ? 215 mm | |||
| 刀具長度 | 350 mm | |||
| 刀具重量 | 20 kg | |||
| 精度 | ||||
| 定位精度 ( JIS B 6338 ) | ± 0.015 mm / 全長 | |||
| 定位精度 ( VDI 3441 ) | P ≤ 0.025 mm / 全長 | P ≤ 0.030 mm / 全長 | P ≤ 0.040 mm / 全長 | P ≤ 0.050 mm / 全長 |
| 重現精度 ( JIS B 6338 ) | ± 0.003 mm | |||
| 重現精度 ( VDI 3441 ) | Ps ≤ 0.020 mm | Ps ≤ 0.025 mm | Ps ≤ 0.030 mm | Ps ≤ 0.035 mm |
| 一般規格 | ||||
| 電力需求 | 220 ± 10 % | |||
| 氣壓壓力需求 ( 少 ) | 5 ~ 8 ( 5 ) kg / cm2 | |||
| 油壓箱容量 ( 油壓泵 ) | 120 liter ( 10 HP ) | |||
| 潤滑油箱容量 | 6 liter | |||
| 切削液容量 ( 切削液泵 ) | 650 liter ( 1.5 HP ) | |||
| 機器淨重 | 33,000 kg | 37,500 kg | 41,000 kg | 45,000 kg |
