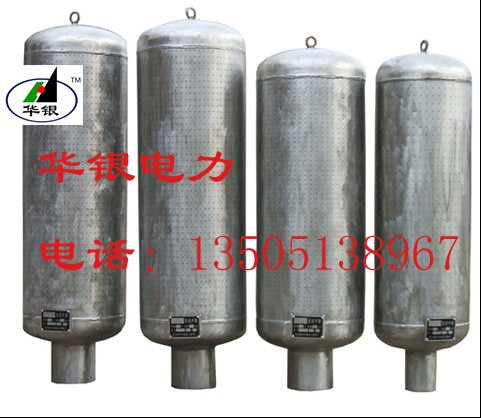

安全閥排氣消聲器
① 安全閥排氣消聲器用途
安全閥排氣消聲器用于電力、化工、冶金等行業中安全閥、PCV閥和排汽閥的汽體排放的有效消聲設備。 安裝后可以使噪音降低25—34分貝。
②安全閥排氣消聲器原理及特點
安全閥排汽噪聲是以中高頻噪聲為主，且消聲同時不能影響安全閥的起跳和回座，所以安全閥消聲器我們采用了通孔噴、注結合阻性的消聲原理，以大孔擴容代替微孔板，在結構上確保安全閥排汽時必須順暢，多層穿孔板吸音，結合阻性消聲原理讓蒸汽聲波進入多孔吸聲材料中的無數小孔內，激發多孔材料分子震動，使聲能為了克服摩擦阻力和粘滯力而變成熱能，即達到了理想的消聲效果，更保證了蒸汽順利排除。復合型消聲器中的阻聲片具有良好的吸收中高頻噪音，消音效果更好。安全閥排汽消聲器具有以下優點：
A、消聲量大能滿足《工業企業噪聲衛生標準》的要求。
B、安裝消聲器后不影響安全閥排放流量，能讓安全閥順利起跳和回座。
C、安全閥排氣消聲器的結構性能適應高溫、高壓、大氣流、防銹、防堵。
③安全閥排氣消聲器安裝須知
（1）安全閥排氣消聲器應垂直于爐頂安裝，臺圖所示，用型鋼支架將消聲器座架與爐頂相固定。（2）為增加爐頂高空的抗風能力，消聲器本體采用支承式，或在消聲器前的排汽管裝一段膨脹彎管以吸收熱脹。
（3）安全閥排氣消聲器下部的排水口應暢通接到地溝，不應裝配閥門。
（4）復合式安全閥排氣消聲器裝在爐頂平臺，應用薄板制作防雨罩一只。
（5）安全閥或排汽閥與消聲器這間的排汽管道上應沒有疏水點。
（6）對小孔式消聲器，在安裝前應使排汽管內部無雜物、以防小孔堵塞，如新安裝的鍋爐尚應對排汽管進行沖管，清除管道內的雜物。
（7）對安全門，原則上一只安全門配一只消聲器。
④安全閥排氣消聲器規格型號
小孔型消音器型號說明如:KAD-205/1.61-15
K-小孔型消聲器A--安全閥消聲器 D--排汽壓力等級（D-低壓，zh-中壓，G-高壓，ch-超高壓，Y-亞臨界） 205--蒸汽溫度 1.61--安全閥啟跳壓力 15-排汽量
規格型號 |
使用位置 |
壓力（Mpa） |
溫度（℃） |
排量（t/h） |
參考管徑（mm) |
KAD-205/1.61-15 |
汽包 |
低壓 |
≤ 400 |
15 |
89 |
KAD-185/1.02-20 |
20 |
108 |
|||
KAD-230/0.8-6 |
過熱器 |
6 |
76 |
||
KAD-350/1.45-15 |
15 |
108 |
|||
KAD-223/0.49-61 |
背壓機 |
61 |
426 |
||
KAZh-261/4.71-10 |
汽包 |
中壓 |
450 |
10 |
76 |
KAZh-267/5.10-25 |
25 |
108 |
|||
KAZh-450/4.12-7 |
過熱器 |
7 |
76 |
||
KAD-450/4.53-40 |
40 |
108 |
|||
KAG-325/12.00-100 |
汽包 |
高壓 |
540 |
100 |
159 |
KAG-324/11.76-110 |
110 |
273 |
|||
KAG-540/10.70-75 |
過熱器 |
75 |
159 |
||
KAG-540/10.30-85 |
85 |
219 |
|||
KACh-344/15.20-188 |
汽包 |
超高壓 |
540 |
188 |
325 |
KACh-540/14.80-210 |
過熱器 |
210 |
325 |
||
KACh-540/13.73-65 |
PCV閥(ERV) |
65 |
325 |
||
KACh-540/2.68-90 |
再熱器出口 |
90 |
377 |
||
KACh-324/2.88-117 |
再熱器入口 |
117 |
426 |
||
KACh-360/16.00-180 |
汽包 |
超高壓 |
180 |
219 |
|
KACh-540/14.85-177 |
過熱器 |
180 |
273 |
||
KACh-540/13.78-100 |
PCV閥(ERV) |
100 |
325 |
||
KACh-540/2.60-100 |
再熱器出口 |
100 |
325 |
||
KACh-323/3.41-100 |
再熱器入口 |
100 |
377 |
||
KAY-366/20.34-269 |
汽包 |
壓臨界壓力 |
541 |
269 |
377 |
KAY-540/19.13-132 |
過熱器 |
132 |
377 |
||
KAY-540/19.07-125 |
PCV閥(ERV) |
125 |
377 |
||
KAY-540/4.55-175 |
再熱器出口 |
175 |
426 |
||
KAY-324/4.60-207 |
再熱器入口 |
207 |
426 |
||
KAY-366/20.34-269 |
汽包 |
壓臨界壓力 |
541 |
274 |
426 |
KAY-540/19.13-132 |
過熱器 |
179 |
377 |
||
KAY-540/19.07-125 |
PCV閥(ERV) |
119 |
325 |
||
KAY-540/4.55-175 |
再熱器出口 |
198 |
426 |
||
KAY-324/4.60-207 |
再熱器入口 |
249 |
530 |
抗噴阻復合型消聲器型號說明如:KAD-205/1.61-15
F-抗噴阻復合型消聲器A--安全閥消聲器 D--排汽壓力等級（D-低壓，zh-中壓，G-高壓，ch-超高壓，Y-亞臨界） 205--蒸汽溫度 1.61--安全閥啟跳壓力 15-排汽量
規格型號 |
使用位置 |
壓力（Mpa） |
溫度（℃） |
排量（t/h） |
參考管徑（mm) |
FAD-205/1.61-15 |
汽包 |
低壓 |
≤ 400 |
15 |
89 |
FAD-185/1.02-20 |
20 |
108 |
|||
FAD-230/0.8-6 |
過熱器 |
6 |
76 |
||
FAD-350/1.45-15 |
15 |
108 |
|||
FAD-223/0.49-61 |
背壓機 |
61 |
426 |
||
FAZh-261/4.71-10 |
汽包 |
中壓 |
450 |
10 |
76 |
FAZh-267/5.10-25 |
25 |
108 |
|||
FAZh-450/4.12-7 |
過熱器 |
7 |
76 |
||
FAD-450/4.53-40 |
40 |
108 |
|||
FAG-325/12.00-100 |
汽包 |
高壓 |
540 |
100 |
159 |
FAG-324/11.76-110 |
110 |
273 |
|||
FAG-540/10.70-75 |
過熱器 |
75 |
159 |
||
FAG-540/10.30-85 |
85 |
219 |
|||
FACh-344/15.20-188 |
汽包 |
超高壓 |
540 |
188 |
325 |
FACh-540/14.80-210 |
過熱器 |
210 |
325 |
||
FACh-540/13.73-65 |
PCV閥(ERV) |
65 |
325 |
||
FACh-540/2.68-90 |
再熱器出口 |
90 |
377 |
||
FACh-324/2.88-117 |
再熱器入口 |
117 |
426 |
||
FACh-360/16.00-180 |
汽包 |
超高壓 |
180 |
219 |
|
FACh-540/14.85-177 |
過熱器 |
180 |
273 |
||
FACh-540/13.78-100 |
PCV閥(ERV) |
100 |
325 |
||
FACh-540/2.60-100 |
再熱器出口 |
100 |
325 |
||
FACh-323/3.41-100 |
再熱器入口 |
100 |
377 |
||
FAY-366/20.34-269 |
汽包 |
壓臨界壓力 |
541 |
269 |
377 |
FAY-540/19.13-132 |
過熱器 |
132 |
377 |
||
FAY-540/19.07-125 |
PCV閥(ERV) |
125 |
377 |
||
FAY-540/4.55-175 |
再熱器出口 |
175 |
426 |
||
FAY-324/4.60-207 |
再熱器入口 |
207 |
426 |
||
FAY-366/20.34-269 |
汽包 |
壓臨界壓力 |
541 |
274 |
426 |
FAY-540/19.13-132 |
過熱器 |
179 |
377 |
||
FAY-540/19.07-125 |
PCV閥(ERV) |
119 |
325 |
||
FAY-540/4.55-175 |
再熱器出口 |
198 |
426 |
||
FAY-324/4.60-207 |
再熱器入口 |
249 |
530 |
⑤、安全閥排氣消聲器選型
安全閥排氣消聲器是按照用戶提供的排氣壓力、溫度等參數進行精心設計制作的，因此，在訂購安全閥排氣消聲器時須提供下列資料：
�。�1）安全閥排汽量
（2）安全閥啟跳壓力
（3）排氣溫度
（4）排汽管徑
（5）安全閥排氣消聲器有兩種結構型式，小孔型消聲器和抗噴阻復合型消聲器。抗噴阻復合型消聲器消聲效果好，內部材質為不銹鋼，殼體材質為碳鋼；接管可選取焊接或法蘭對接；安裝固定型式可選取腿式或耳式結構。
