本特利 3500/42M 產品詳情

一、產品概述

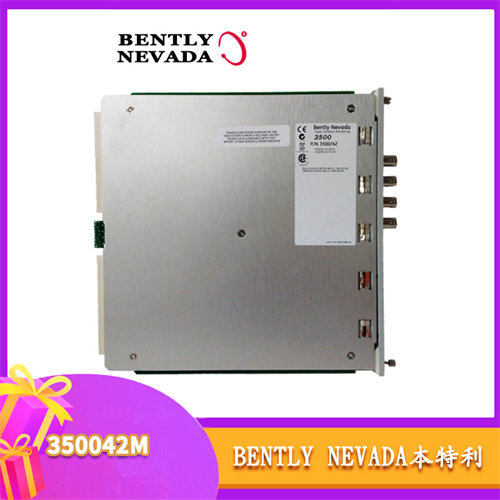

本特利 3500/42M 是 Bently Nevada 公司開發的一款四通道監視器，屬于 3500 系列振動監測系統的核心組件。該產品專為工業旋轉機械設備（如汽輪機、壓縮機、風機、水泵等）的振動監測和保護設計，支持多種傳感器輸入，能夠實時監測設備的運行狀態，確保設備安全可靠運行。

二、技術規格

1. 通道配置
   • 四通道監視器：支持四個獨立通道，每個通道可配置為不同的監測功能。
   • 通道成對設置：最多可同時執行兩個指定功能（如通道 1 和 2 執行一個功能，通道 3 和 4 執行另一個功能）。
2. 輸入信號
   • 傳感器類型：接受來自電渦流式位移傳感器、速度傳感器和加速度傳感器的信號。
   • 信號范圍：支持 1 至 4 個接近度、加速度或速度傳感器信號。
3. 輸出與接口
   • 輸出阻抗：550 Ω（通道輸出），300 Ω（傳感器電源）。
   • 電源：軸電源 -24 Vdc，傳感器電源 -24 Vdc。
   • 分辨率：0.3662 A/bit。
   • 功耗：7.7 瓦。
4. 監測參數
   • 徑向振動、軸向位移、偏心、差脹、加速度、速度等。
   • 報警設置：每個通道可獨立設置報警和危險設定點，報警范圍為滿量程的 0% 至 100%。
5. LED 指示燈
   • OK LED：模塊正常運行時亮起。
   • TX/RX LED：與 3500 機架中的其他模塊通信時亮起。
   • 旁路 LED：模塊處于旁路模式時亮起。
