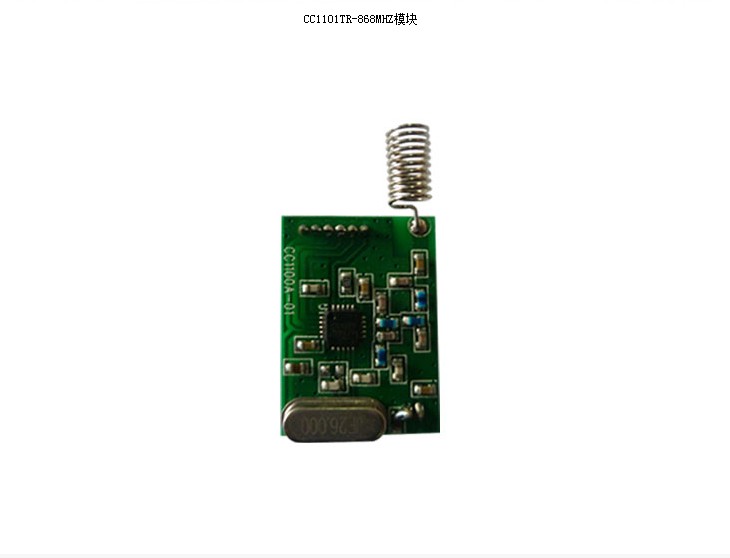

CC1101TR-868MHZ模塊

詳細介紹:

一、產品介紹

CC1101TR8是集 FSK/ASK/OOK/MSK.調制方式于一體的收發模塊。它提供擴展硬件 支持實現信息包處理、數據緩沖、群發信息、空閑信道評估、鏈接質量指示和無線喚醒。主要針對歐洲出口市場定制頻點，應用比如 PKE- 無鑰門禁系統、無線安防系統、AMR-遠程抄表系統、消費類電子產品、工業監控 等等。我們目前主要批量生868MHz 范圍的ISM頻段模塊，其它頻點可定制。

二、性能及特點

(1) 868MHZ無線收發器，可定制315M/915M等其它中心頻點

(2)工作電壓：電壓3.3V

(3)最高工作速率500kbps，高效GFSK調制，抗干擾能力強，內置硬件CRC 檢錯，特別適合工業控制場合，

支持FSK, GFSK, MSK等調制方式

(4)接收靈敏度高，達-110dBm，在1.2kbps

(5)最大發射功率：10mW (+10dBm)，模塊在以最大功率發射信號時瞬間電流 <= 30mA

(6)模塊在收發模式切換時間 < 1ms

(7)工作電流：TX Mode: 在+10dBm情況下，瞬間工作電流小于30mA； RX Mode: 20mA,休眠模式：1uA

(8)提供配套的天線：彈簧天線、棒狀天線、鞭狀天線及RF接口連接線，根據客人應用環境與需求推薦不同的天線，空間小的機構一般用彈簧天線，彈簧體現長度要根據客人結構大小要做相應調整,868/434M彈簧天線不一樣；

(9) 模塊尺寸：23.4*16.3（不含天線）,體積小

(10) 安裝方式，1.27插件排針；

（11) 電感都是繞線電感，參數一致性更好；868滿足歐洲市場產品需求；

(12)詳細參數請參考此模塊的datasheet

三、應用領域

搶答及投票器、電力高壓開關柜、無線遙控、工業控制、無線抄表、智能家居無線報警與安全系統、

無線LED燈控設備、汽車電子等
