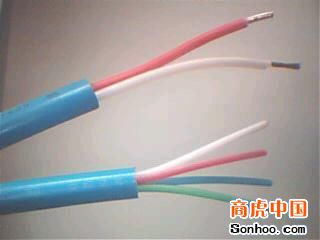

礦用通信電纜結構

　　1、導線：退火裸銅線，銅線直徑為0．30，0．42，0．52，0．60，0．70，0．80，0．90（mm）。

　　2、絕緣材料：高密度聚乙烯或聚丙烯，按照全色譜標準標明絕緣線的顏色。

　　3、絕緣線對：把二根不同顏色的絕緣線按不同的節距扭絞成對，并采用規定的色譜組合以便識別線對。

　　4、通信電纜纜芯結構：以1對為基本單位，超過25對的電纜按單位組合，每個單位用規定色譜的單位扎帶繞扎，以便識別不同的單位。100對及以上線對的電纜加有1％的預備線對，但最多不超過6對。纜芯內的間隙用石油膏填充。

　　5、纜芯包帶：用聚脂薄膜帶繞包。

　　6、屏蔽：銅絲屏蔽或用軋紋（或不軋紋）金屬帶，金屬帶縱包于通信電纜纜芯包帶之外。

　　7、護套：藍色低密度聚乙烯。也可提供雙層護套的通信電纜。

礦用通信電纜的名稱及型號規格

　　名稱:煤礦用聚乙烯絕緣聚氯乙烯護套通信軟電纜

　　型號:mhyvr

　　規格:（2、3、4、5、7、10） ×2、1×（2、3、4、5、6、7）

　　執行標準:MT 818-1999

　　名稱:煤礦用聚乙烯絕緣聚氯乙烯護套通信電纜

　　型號:mhyv

　　規格:1×2、2×2、1×4、5×2

　　執行標準: MT818.14-1999

　　名稱:煤礦用聚乙烯絕緣鍍鋅鋼絲編織鎧裝聚氯乙烯護套通信電纜

　　型號：mhybv

　　規格:1×（2、3、4、5、6、7）、2、3、4、5、7、10）×2

　　執行標準: MT818.14-1999

　　名稱:煤礦用聚乙烯絕緣鍍鋅鋼絲編織鎧裝聚氯乙烯護套通信電纜

　　型號:MHYBV

　　規格:（5、10、20）×2

　　執行標準:MT818.14-1999

　　名稱:煤礦用聚乙烯絕緣鋼絲鎧裝聚氯乙烯護套通信電纜

　　型號:MHY32

　　規格:1×（3、4、5、7）、（2、3、4、5、7、10、19）×2

　　執行標準::MT818-1999

　　名稱:煤礦用聚乙烯絕緣銅絲編織屏蔽聚氯乙烯護套通信電纜

　　型號:MHYVP

　　規格: （2、3、4、5、7、10）×2、1×（2、3、4、5、7）

　　執行標準::MT818-1999

　　名稱:煤礦用聚乙烯絕緣編織屏蔽聚氯乙烯護套組合電纜

　　型號:MHYVP

　　規格: 2×3.3+2×0.85+2×0.35

　　執行標準::MT818-1999

　　名稱:煤礦用聚乙烯絕緣銅絲編織屏蔽聚氯乙烯護套通信軟電纜

　　型號:MHYVRP

　　規格:1×（2、3、4、5、7）、（2、3、4、5、7、10）×2

　　執行標準::MT818-1999

　　名稱:煤礦用聚乙烯絕緣鋁—聚乙烯粘結護層鋼絲鎧裝聚氯乙烯護套通信電纜

　　型號:MHYA32

　　規格:（30、50、80）×2

　　執行標準:MT818.14-1999

　　名稱:煤礦用聚乙烯絕緣鋁—聚乙烯粘結護層聚氯乙烯護套通信電纜

　　型號: MHYAV

　　規格:（20、30、50）×2

　　執行標準:MT818.14-1999

　　名稱:煤礦用加強型線芯聚乙烯絕緣聚氯乙烯護套通信電纜

　　型號: MHJYV

　　規格:1×2、2×2

執行標準:MT818.14-1999

型號
 名 稱
 規格
 用途

MHYV（PUYV）
 聚乙烯絕緣阻燃聚氯乙烯護套礦用信號電纜
 2-10對
 用于平巷、斜巷及機電硐室

MHJYV（PUJYV）
 聚乙烯絕緣阻燃聚氯乙烯護套加強礦用通信電纜
 7/0.28

　�。ㄈ�鋼四銅）
 用于平巷、斜巷、有較好的抗拉強度

MHYVP
 煤礦用聚乙烯絕緣編織屏蔽聚氯乙烯護套通信電纜
 （5-10）*2*（0.75-1.5）
 用于電場干擾較大的場所作信號傳輸，適用于固定敷設

MHY32
 煤礦用聚乙烯絕緣鋼絲鍇裝聚氯乙烯護套通信電纜
 （5-19）*2*（0.75-1.5）
 用于平巷，豎井或斜井作主信號傳輸

MHYVR
 煤礦用聚乙烯絕緣聚氯乙烯護套通信軟電纜
 （5-10）*2*（0.75-1.5）
 用于礦場作普通信號傳輸，可移動使用

MHYBV（PUYBV）
 煤礦用聚乙烯絕緣鍍鋅鋼絲編織鎧裝阻燃聚氯乙烯護套通信電纜
 5-50 對　1/0.8
 用于機械沖擊較高的平巷、斜巷

MHYAV（PUYAV）
 煤礦用聚乙烯絕緣鋁/聚乙烯粘結護層阻燃聚氯乙烯護套通信電纜
 10-100對

　　1/0.8

　　1/1.0
 用于較潮濕的斜井和平巷作通信線

MHYA32（PUYA32）
 煤礦用聚乙烯絕緣鋁/聚乙烯粘結護層鍍鋅鋼絲鎧裝

　　阻燃聚氯乙烯護套通信電纜
 10-100對

　　1/0.8

　　1/1.0
 用于煤礦豎井和斜井作通信線
