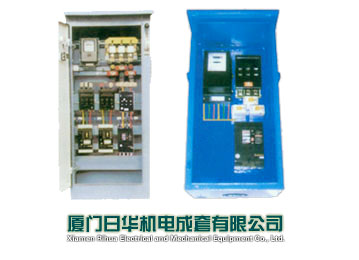

動力配電箱控制電路分為主回路與二次回路。 　　1.5.1 主回路： 　　在繪制主回路時，從電源端到設備末端要明確整個回路中所包含的呵護元件及控制元件，動力配電箱電動機的主回路中主要包含斷路器、接觸器、熱繼電器。動力配電箱分歧設備的控制電路中的元件不盡相同，動力配電箱大型電動機的主回路還包含軟啟動器，電流互感器，依照變速需要還有變頻器。主回路的符號表達及畫法參照圖6。           下面以電機控制電路為例說明： 　　1）          斷路器：斷路器的作用為分斷短路電流、過電流呵護、隔離。選型中要注意分歧的設備選擇分歧曲線的斷路器。參照1.3.2節。 　　2）          接觸器：接觸器的主要作用為接通電路，傳輸電能。只要主回路的電流在所選接觸器主觸頭額定電流范圍內即可。頻繁啟動負載，如電動機電路按AC-3類負載選擇。選型參照1.3.3節。 　　3）          熱繼電器：熱繼電器的作用為電動機的斷相呵護及過載呵護，包含堵轉，啟動時間太長。選型參照1.3.4節。 　　1.5.2  二次回路： 　　二次電路圖主要是反應主回路設備的控制電路和信號電路。二次回路的符號表達及畫法參照圖6。 　　1）控制電路：對主回路設備接觸器線圈進行控制，以達到接通或斷開設備電路，依照功能要求分歧，其中包含自脫手動選擇開關，啟動及停止按鈕，還有二次回路與其它設備的互鎖及正反轉互鎖。如果是PLC控制，電路中插手PLC輸出信號驅動即可。繼電器輸出型可直接驅動接觸器，晶體管輸出型需要通過中間繼電器來轉換隔離驅動。 　　2）信號電路：信號主要為要控制設備的運行信號、停止信號、故障信號。運行信號可通過接觸器的常開觸點來接通信號燈。停止信號可通過接觸器的常閉觸點來接通信號燈。故障信號可通過熱繼電器的常開觸點來接通信號燈。這些信號即可通過指示燈顯示在現場操作箱或控制柜上，也可輸入給PLC，作為程序邏輯控制及上位機對現場各設備的狀態監督。 　　1.6 MCC端子圖 　　   MCC端子圖的作用主要是集中顯示每一個動力柜（柜內所有設備）動力配電箱內電路需要與外部設備（現場設備及其它操作箱）連接的接線端子，圖中要外接的端子排依照所繪制的控制動力配電箱電路圖為對應的端子標上線號，每個端子排都要有一個唯一的編號，屬于那個柜子，好比+02AA柜端子排JX1：暗示柜號為+02AA柜內的JX1（代號為JX1）端子排，同一個柜有多個端子排編號順序為JX1，JX2，JX3。。。。，安插體例拜見圖7。 　　注意：依照控制電路圖短接需要短接的端子，電柜生產廠家是照圖接線的，圖上沒有標明要短接的端子，裝配人員自然不知道，電柜運到現場在調試的時候自然就會遇到調試欠亨的情況，因而浪費良多時間，造成不需要的麻煩。 　　1.7 設備元件表 　　        設備元件表列出了本次設計圖紙里的所有設備元件的數量及型號，并分袂以每一個設備設計回路分袂列出，此設備元件表清晰的列出了每個回路下的元件清單，便當電柜廠家裝配時排列柜內元件及核對型號和數量，便當此后維護時查找 設備及型號。設備元件表的安插格局拜見圖8。 　　注意：設備元件表中元件的代號一定要與電路圖中的代號相一致，代號紊亂會致使裝配歷程中安裝毛病的元件，致使裝配的不順利，同時影響現場調試。 　　 第二章PLC自控圖設計 　　2.1 圖紙目錄 　　 圖紙目錄格局及注意事項參照第一章的1.1節, 參照圖1和圖2. 　　2.2 說明書 　　    說明書的格局及注意事項可參照第一章的1.2節,但內容要依照實際情況填寫。要體現包含的設計內容（操作臺、當場箱、柜。。。。。。），還有銘牌的規格尺寸圖。 　　2.3 設備表 　　 依照PLC設備設計圖中所包涵的主要設備有（PLC柜、各類功能的當場操作箱、各類編碼器傳感器、接近開關、限位開關、網絡系統所需要的元件、項目合同中所注明的一些需要提供的設備：便攜式編程器，打印機。。。。。。），要注明設備代號、型號、數量及品牌。 　　設備表中體現系統設計中的主要設備，箱柜的設計在各自的箱柜圖中詳細列出設備及材料清單（PLC及模塊型號和數量、斷路器、繼電器。。。。。。） 　　2.4 自控系統配置圖 　　      依照自控項目的大小及網絡通訊設備的需要來安插，主要包含網絡設備有處事器、客戶機、網絡互換機、PLC主站、I/O遠程站。動力配電箱各上位機與PLC通過以太網通動力配電箱訊，現場設備通過PROFIBUS DP、MEDBUS及其它一些動力配電箱現場總線通訊。非論是以太網設備仍是動力配電箱現場總線設備都要體現在系統配置圖中，而且每一通訊設備要標明所在的柜號及箱號。參照圖10。 　　2.5 PLC配電系統圖 　　 此配電系統主要為PLC系統、上位監控設備及現場各類儀表設備的電源保障，上述所有智能設備經過一臺UPS供電，依照系統設備量和要求續航時間來選擇3KVA及6KVA的UPS電源。UPS的供電分為單相和三相，如果不是較大容量選擇單相供電即可。配電歷程中為每一回路選擇適合的斷路器，包管某一回路故障可實時分斷故障電流，不至影響整個系統。 　　PLC的模塊供電需使用保險端子，熔絲選配2A快速熔絲。依照模塊的數量每個模塊都要零丁配一個熔絲，并預留20%的備用量。參照圖11。 　　2.6 PLC I/O電路圖 　　     I/O電路圖除原理接線圖外，還包含PLC機架和模塊類型參數，包含很是全面的信息，圖12中左側電路中的設備分為柜內設備及柜外設備：
