產品型號：GJ41X-6L

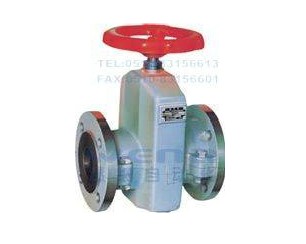

產品名稱：管夾閥
公稱壓力：0.6/1.0Mpa
殼體材質：鑄鐵、鋁合金
工作介質：礦漿、酸堿、液態磨料、干濕粉料
適用溫度：≤ 80℃
產品特點：

(1)結構:本閥門由上下鋁合金閥體,橡膠管套、大小閥桿閘板、上下導柱等零件組成。
(2)工作原理:當順轉手輪時,使大小閥桿同時帶動上下茬板、壓縮管套、進行關閉,反之即行開啟。這樣,閘板在導柱之間上下往復完成閥門開閉工作。另因橡膠管套或承力小,所以在開閉時,操作人員旋轉手輪時只要感到適量抵觸,均達到開閉極點。切勿盡力多人輔助,禁用其他工具開閉。
管夾閥的詳細資料：
◆結構圖片

◆產品主要參數:

閥體材料	公稱壓力 (MPa)	工作溫度	適用介質
鋁合金	0.6	≤90℃	礦漿、酸堿、液態磨料、干濕粉料

◆ 產品規格和外形尺寸:

型號 公稱直徑 DN 尺寸(mm) L D D1 D2 b d-Z GJ41X-6L 20 135 105 75 55 16 4--14 25 145 115 85 65 16 4--14 32 160 135 100 78 18 4--18 40 180 145 110 85 18 4--18 50 210 160 125 100 20 4--18 65 250 180 145 120 20 4--18 80 300 195 160 135 22 4--18 100 350 215 180 155 22 8-18 125 430 245 210 185 25 8-18 150 500 280 240 210 25 8-23 200 650 335 295 265 32 8-23 250 750 390 350 310 32 10-23 GJ41X-10L 20 135 105 75 55 16 4--14 25 145 115 85 65 16 4--14 32 160 135 100 78 18 4--18 40 180 145 110 85 18 4--18 50 210 160 125 100 20 4--18 65 250 180 145 120 20 4--18 80 300 195 160 135 22 4--18 100 350 215 180 155 22 8-18 125 430 245 210 185 25 8-18 150 500 280 240 210 25 8-23 200 650 335 295 265 32 8-23 250 750 390 350 310 32 10-23

產品【管夾閥】
訂貨須知：
一、①管夾閥產品名稱與型號②管夾閥口徑③管夾閥是否帶附件以便我們的為您正確選型④管夾閥的使用壓力⑤管夾閥的使用介質的溫度。
二、若已經由設計單位選定的管夾閥型號，請按管夾閥直接向我司銷售部訂購。
