技術參數
|
|||
機床型號
|

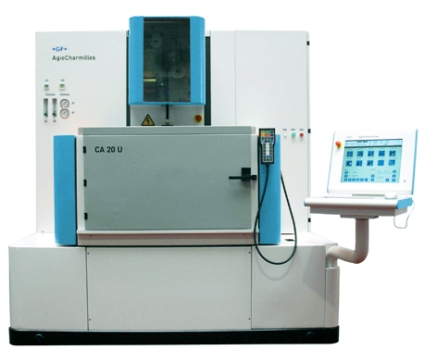

CA20 / CA20U
|
CA30 / CA30U
|
|
| 機床 | |||
| 機床尺寸(長×寬×高) | mm
|
2500×2500×2200
|
3100×2800×2325
|
| 總重量 | kg
|
2600
|
4410
|
| 占地面積 | mm
|
3500×3500
|
4000×4000
|
| 軸驅動 | |||
| X、Y、Z行程 | mm
|
350×250×250
|
600×400×350
|
| U、V行程 | mm
|
90×90
|
100×100
|
| 最大加工錐度（度/高） |
°/mm
|
±25/80
|
±25/80
|
| 最小分辨率 | μm
|
0.10
|
0.10
|
| 工作液槽 | |||
| 工作液槽尺寸（長×寬×高） | mm
|
1050×765×560
|
1260×945×675
|
| 最大工件尺寸 | mm
|
900×680×250
|
1050×800×350
|
| 最大工件重量 |
kg
|
400
|
1000
|
| 工作臺尺寸(長×寬) | mm
|
700×480
|
950×630
|
| 液槽門轉角 | °
|
180
|
180
|
| 工作臺距地面高度 |
mm
|
1050
|
1060
|
| 運絲系統 | |||
| 導絲嘴直徑 |
mm
|
φ0.2,或φ0.25（φ0.15,φ0.3可選）
|
φ0.2,或φ0.25（φ0.15,φ0.3可選）
|
| 電極絲張力 | N
|
3-30
|
3-30
|
| 絲卷最大重量 | kg
|
8
|
8
|
| 絲垂直找正 | 自動
|
自動
|
|
| 運絲速度 | mm/s
|
30-330
|
30-330
|
| 穿絲機構 | CA20 半自動 / CA20U 自動
|
CA30 半自動 / CA30U 自動
|
|
| 水箱 | |||
| 介質 | 去離子水
|
去離子水
|
|
潔水箱容積
|
L
|
200
|
230
|
| 污水箱容積 | L
|
600
|
970
|
過濾器型號(高度/直徑/數量)
|
450×φ340-G3/4 2個
|
450×φ340-G3/4 2個
|
|
| 過濾精度 | μm
|
5
|
5
|
去離子桶容量
|
L
|
10
|
20
|
| 脈沖電源 | |||
| 最佳表面粗糙度Ra | μm
|
CA20 0.4(0.25可選)/CA20U 0.25
|
CA30 0.4(0.25可選)/CA30U 0.25
|
| 數控系統 | |||
| 控制系統 | PentiumⅢ PC
|
PentiumⅢ PC
|
|
| 操作系統 | Windows XP
|
Windows XP
|
|
| 硬件配置 | 80G硬盤,256MB內存,15″LCD
|
80G硬盤,256MB內存,15″LCD
|
|
| 通訊接口 | USB移動存儲器,LAN網絡接口
|
USB移動存儲器,LAN網絡接口
|
|
| 控制軸數 | 5(4軸聯動)
|
5(4軸聯動)
|
|
| 界面語言 | 中文/英文
|
中文/英文
|
|
| 尺寸單位 | 公制-英制
|
公制-英制
|
|
| 編程方式 | 自動/手動
|
自動/手動
|
|
| 指令方式 | 增量/絕對
|
增量/絕對
|
|
| 手動遙控 | 標準
|
標準
|
|
| 掉電記憶 | 有
|
有
|
|
| 動力源 | |||
| 標準電源 | 3×380V/3×400V±10%，50/60Hz
|
3×380V/3×400V±10%，50/60Hz
|
|
| 功率 | KVA
|
11
|
11
|
| 氣源壓力/流量/管徑 | 6-9bar/500L/min/φ8mm(外徑)
|
6-9bar/500L/min/φ8mm(外徑)
|
|
| 主要選件 | |||
| 精加工模塊（Ra＜0.25μm） CA20U、CA30U精加工模塊為標準配置 | |||
| 3D CAD/CAM | |||
| X,Y軸線性光柵尺 CA20U、CA30U線性光柵尺為標準配置 | |||
