歐姆龍PLC電源模塊CJ1W-PD025
CJ系列電源單元
CJ1W-PA/PD
配有用于檢查操作狀態的運行中輸出功能以及用于方便維護的更換通知功能。包括AC電源（25W）在內的五種型號系列。
特點：
1、更換通知功能可以防止由于電源壽命而造成的系統超程。（僅限CJ1W-PA205C）
2、電源單元可根據系統規模提供各種種類（至多25W）。
3、電源單元可根據電源（AC100～240V/DC24V）狀態提供各種種類。
4、操作過程中的輸出接點使您可以檢查CPU操作。（僅限CJ1W-PA205R）
5、符合SEMI-F47標準。
歐姆龍PLC電源模塊CJ1W-PD025
種類：
電源單元
|
產品名稱 |
電源電壓 |
輸出容量 |
可選件 |
型號 |
標準 |
||||
|
DC5V 電源輸出容量 |
DC24V 電源輸出容量 |
總功率 |
DC24V 服務電源 |
RUN輸出 |
交換時期通知 |
||||
|
AC電源單元 |
AC100～240V |
5A |
0.8A |
25W |
否 |
否 |
是 |
CJ1W-PA205C |
UC1,N, L,CE |
|
是 |
否 |
CJ1W-PA205R |
|||||||
|
2.8A |
0.4A |
14W |
否 |
否 |
CJ1W-PA202 |
||||
|
DC電源單元 |
DC24V |
5A |
0.8A |
25W |
否 |
否 |
CJ1W-PD025 |
||
|
2A |
0.4A |
19.6W |
否 |
否 |
CJ1W-PD022 |
UC1,CE |
|||
注:此單元無法與Machine Automation Controller NJ系列配合使用。
規格：
|
項目 |
規格 |
||||
|
型號 |
CJ1W-PA205R |
CJ1W-PA205C |
CJ1W-PA202 |
CJ1W-PD025 |
CJ1W-PD022 |
|
電源電壓 |
AC100~240V （多樣）， 50/60Hz |
DC24V |
|||
|
工作電壓和頻率范圍 |
AC85~264V， 47~63Hz |
DC19.2～28.8V |
DC21.6~26.4V |
||
|
功耗 |
100VA以下 |
|
50VA以下 |
50W以下 |
35W以下 |
|
沖擊電流 |
在AC100~120V ： 常溫時冷起動為15A/8ms以下 在AC200~240V ： 常溫時冷起動為30A/8ms以下 |
在AC100~120V ： 常溫時冷起動為20A/8ms 以下 在AC200~240V ： 常溫時冷起動為40A/8ms 以下 |
在DC24V ： 對于冷啟動為30A/20ms以下 |
||
|
輸出容量 |
5.0A， DC5V （包括CPU單元電源） |
2.8A， DC5V （包括CPU單元電源） |
5.0A， DC5V （包括CPU單元電源） |
2.0A， DC5V （包括CPU單元電源） |
|
|
0.8A，DC24V |
0.4A， DC24V |
0.8A，DC24V |
0.4A，DC24V |
||
|
總數：25W以下 |
總數：14W以下 |
總數：25W以下 |
總數：19.6W以下 |
||
|
抗干擾性 |
電源線2kV （符合IEC61000-4-4標準） |
||||
|
耐振動 |
符合IEC60068-2-6標準 5～8.4Hz， 振幅3.5mm；8.4～150Hz 100分鐘內X、 Y和Z軸方向加速度9.8m/s 2 （每10分鐘10次掃頻 = 100分鐘） |
||||
|
耐沖擊 |
符合IEC60068-2-27標準 147m/s 2 ， X、 Y和Z軸方向3倍 （中繼器輸出單元100m/s 2 ） |
||||
|
環境工作溫度 |
0～55°C |
||||
|
環境工作濕度 |
10%～90% （無結露） |
||||
|
環境 |
必須遠離腐蝕性氣體。 |
||||
|
環境存儲溫度 |
?20～70°C （不包括電池） |
?20～75°C （不包括電池） |
|||
|
接地 |
低于100Ω |
||||
|
防護 |
柜內安裝型。 |
||||
|
質量 |
所有型號均各為5kg以下 |
||||
檢查電流消耗和功耗
在基于電源電壓選擇電源單元之后，計算每個裝置的電流和功率要求。
條件1 ：電流要求
內部功耗有兩個電壓組： 5V和24V。
5V的電流消耗（內部邏輯電源）
24V的電流消耗（繼電器驅動電源）
條件2 ：功率要求
對于每個裝置，會確定為所安裝單元提供的電流和電源的上限。設計系統時，安裝的所有單元的總電流消耗不要超出為下表所示電壓組提供的MAX總功率或MAX電流。
根據電源單元型號供應給CPU裝置和擴展裝置的MAX電流和總功率顯示如下。
注1. 對于CPU裝置,已將CPU單元的電流和功耗計算在內。擴展時，也將I/O控制單元的電流和功耗計算在內。
2. 對于擴展裝置,請將I/O接口單元電流和功耗包含在計算中。
|
電源單元 |
MAX供應電流 |
提供的MAX總功率 |
|
|
|
5 V |
24 V (繼電器驅動電流) |
|
|
CJ1W-PA205R |
5.0A |
0.8A |
25W |
|
CJ1W-PA205C |
5.0A |
0.8A |
25W |
|
CJ1W-PA202 |
2.8A |
0.4A |
14W |
|
CJ1W-PD025 |
5.0A |
0.8A |
25W |
|
CJ1W-PD022 |
2.0A |
0.4A |
19.6W |

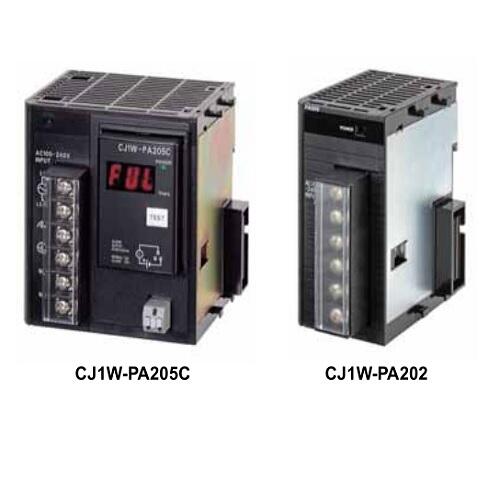

產品圖片：
外部接口：
