日本得樂TECLOCK指針式百分表TM-36
指示表
產品簡介：
這種指示表幾乎總是在需要檢查尺寸精度的制造現場使用。
根據用途的不同，有0.0005mm，0.001mm，0.005mm，0.01mm，0.05mm和0.1mm的6種刻度（1種刻度），測量范圍最短為0.08mm至150mm。通常，千分表不單獨使用，而是將桿部或后部固定在夾具上，將工件夾在測量臺和測針之間，并用短手和長手讀取位移量。它可以用于直接測量（用于測量實際尺寸）和比較測量（用于讀取與特定參考尺寸的偏差量）。
日本得樂TECLOCK指針式百分表TM-36
產品特點：
小表盤指示表
●由于外框直徑�。∕IN直徑36mm），安裝空間小，適用于生產線和機械組裝的多點測量等
中選擇機型。
●可安裝升降桿（選配件） （TM-34除外）。
●可安裝鉗子（選配件）。
●可以變更測定力
●平蓋在型號尾部附有“f”（例＝TM-35f）
●小型測量范圍3.5mm、4mm、5mm、10mm的生產線系列。
日本得樂TECLOCK指針式百分表TM-36
關于使用環境和保管
（1）注意不要在溫度（0～40℃）?濕度（30～70%）結露的環境中使用。
（2）請在塵埃、油（油霧）以及陽光直射少的地方使用。
（3）請保管好，以免沾上油（油霧）和塵埃。
產品型號：
|
型號 |
分度值(mm) |
測量范圍(mm) |
重復精度(um) |
標準測頭 |
測力 |
重量（g） |
|
TM-35 |
0.01 |
5 |
5 |
ZS-014 |
1.3N以下 |
72 |
|
TM-35-01 |
0.1 |
10 |
— |
ZS-014 |
1.5N以下 |
72 |
|
TM-35-03 |
0.01 |
5 |
5 |
ZS-014 |
1.3N以下 |
72 |
|
TM-35-04 |
0.01 |
5 |
5 |
ZS-014 |
1.3N以下 |
75 |
|
TM-35-02D |
0.01 |
10 |
5 |
ZS-014 |
1.6N以下 |
75 |
|
TM-34 |
0.01 |
4 |
5 |
ZS-014 |
1.0N以下 |
60 |
|
TM-36 |
0.005 |
3.5 |
5 |
ZS-017 |
1.2N以下 |
85 |
|
TM-37 |
0.01 |
3.5 |
5 |
ZS-017 |
1.2N以下 |
85 |
|
TM-37C |
0.01 |
3.5 |
3 |
ZS-017 |
1.2N以下 |
85 |

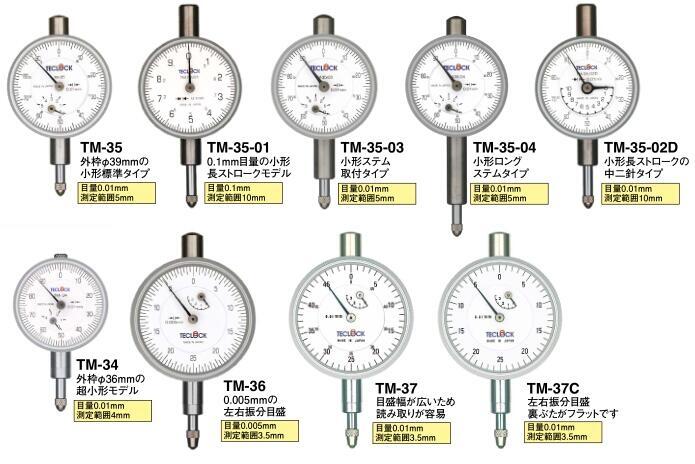

產品圖片：
產品尺寸：
使用注意事項：
（1）開工檢查
①請確認動作是否順暢。
②請確認指針（長針、短針）的靜止點是否穩定。
③確認刻度盤的測量頭和耳金（背脊）是否松動 。
④請確認杠桿測試中的測定子、系統是否松動。
請在1.5?2kg?cm范圍內執行測量子的螺絲緊固扭矩。用力擰緊的話，螺絲部會破損。
（2）安裝方法
①請不要在支架或耳金（杠桿測試為支架或阿里板）以外的地方安裝刻度盤。
②請使用具有足夠剛性的支架
③安裝是否良好，請讓測量物接觸刻度盤計量器（杠桿測試）的測量元件，用手指從上、下輕輕地將內框（器框）按下后，請確認長針（指針）是否回到所設置的位置。
④杠桿測試測量器的角度
請將測量儀設置成與測量方向成直角。角度變大的測量會產生角度誤差
（3）從刻度板的斜方向讀取刻度線時會產生誤差（視差）。請從正面讀取刻度盤。
（4）更換刻度盤計量器的測量器、蓋時，請不要使用廠家規定的零件以外的部件。
